Übersicht
2.1

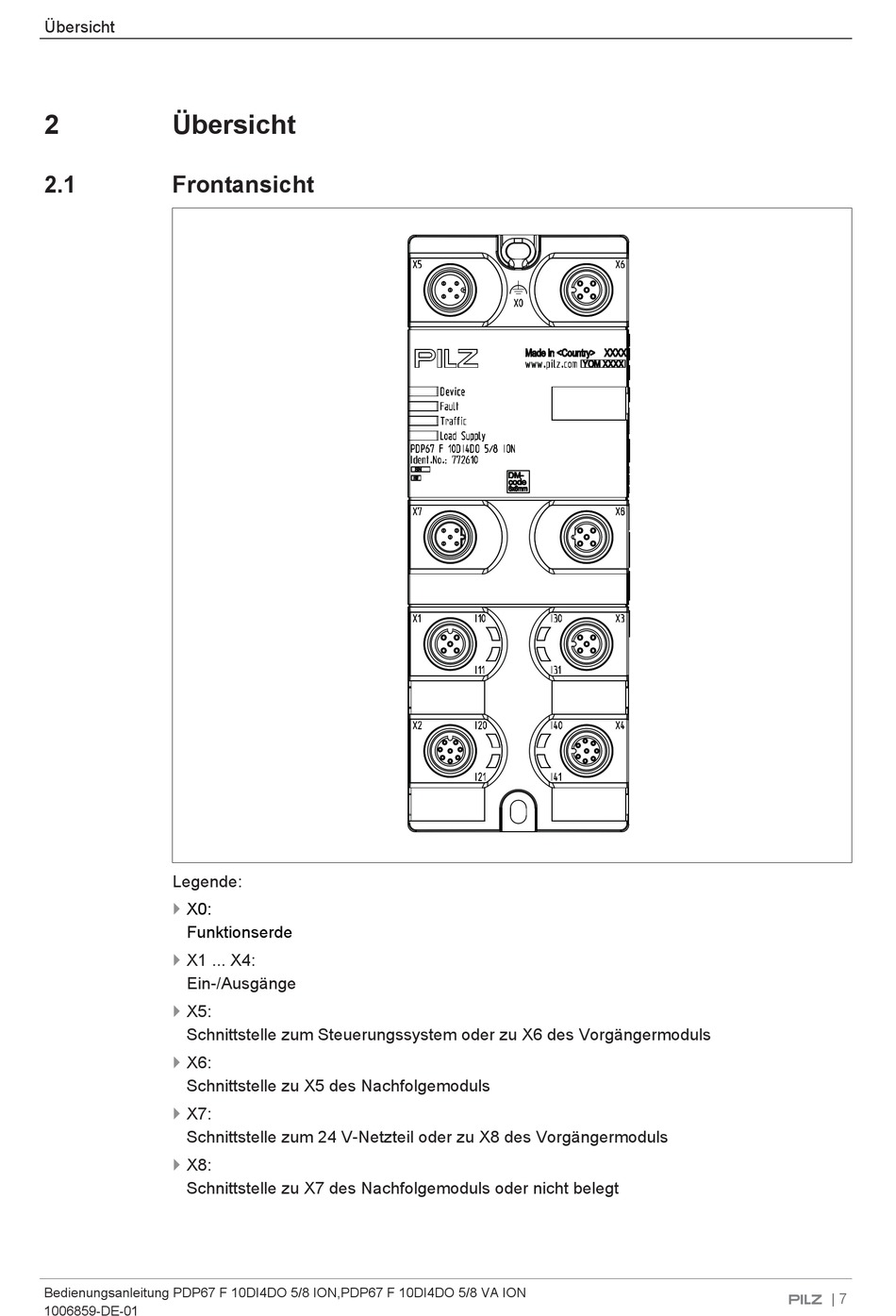

Frontansicht
Legende:
}
X0:
Funktionserde
}
X1 ... X4:
Ein-/Ausgänge
}
X5:
Schnittstelle zum Steuerungssystem oder zu X6 des Vorgängermoduls
}
X6:
Schnittstelle zu X5 des Nachfolgemoduls
}
X7:
Schnittstelle zum 24 V-Netzteil oder zu X8 des Vorgängermoduls
}
X8:
Schnittstelle zu X7 des Nachfolgemoduls oder nicht belegt
Bedienungsanleitung PDP67 F 10DI4DO 5/8 ION,PDP67 F 10DI4DO 5/8 VA ION
1006859-DE-01
