Betriebsbereitschaft herstellen
7.4.4

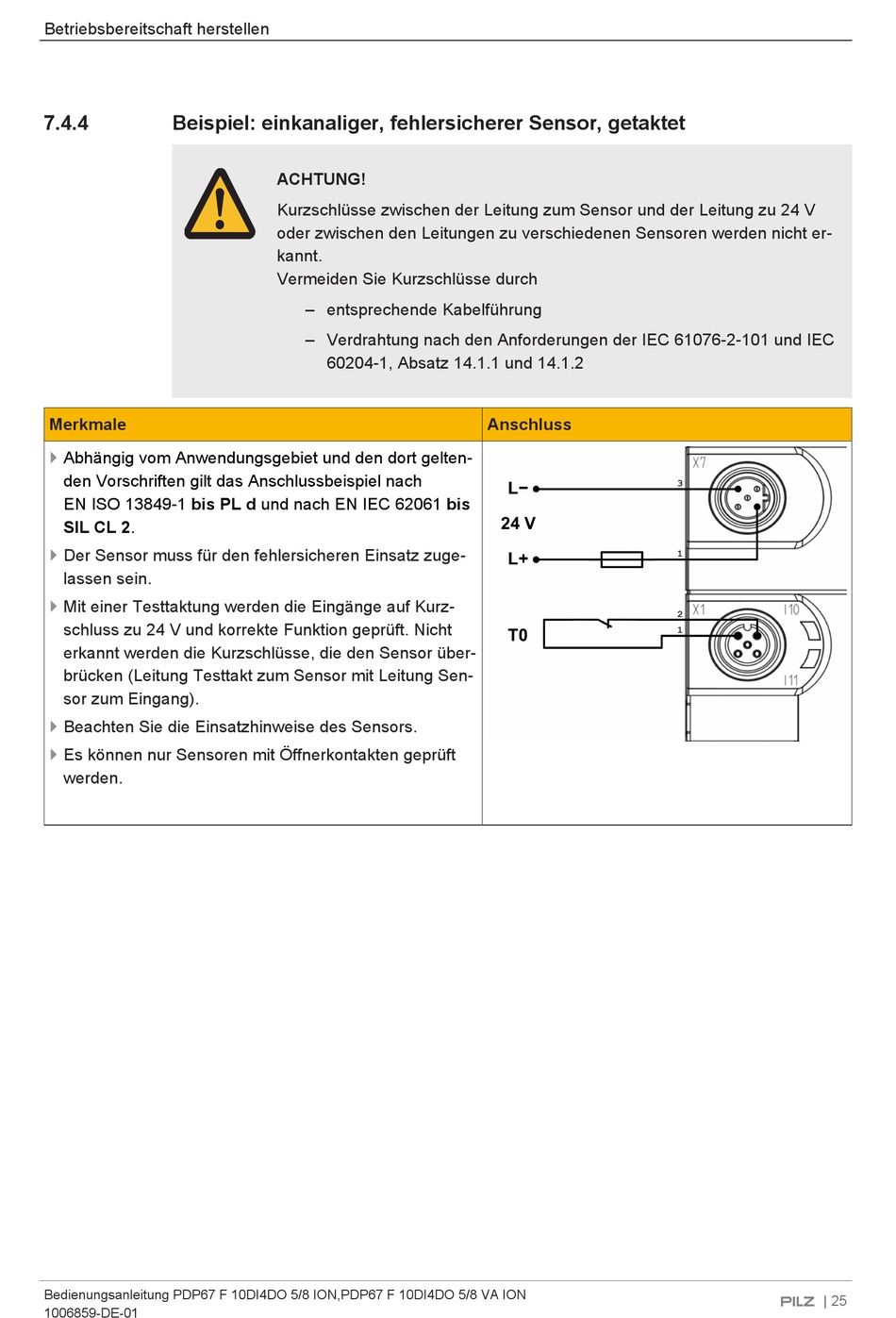

Beispiel: einkanaliger, fehlersicherer Sensor, getaktet
Merkmale
}
Abhängig vom Anwendungsgebiet und den dort gelten-
den Vorschriften gilt das Anschlussbeispiel nach
EN ISO 13849-1 bis PL d und nach EN IEC 62061 bis
SIL CL 2.
}
Der Sensor muss für den fehlersicheren Einsatz zuge-
lassen sein.
}
Mit einer Testtaktung werden die Eingänge auf Kurz-
schluss zu 24 V und korrekte Funktion geprüft. Nicht
erkannt werden die Kurzschlüsse, die den Sensor über-
brücken (Leitung Testtakt zum Sensor mit Leitung Sen-
sor zum Eingang).
}
Beachten Sie die Einsatzhinweise des Sensors.
}
Es können nur Sensoren mit Öffnerkontakten geprüft
werden.
Bedienungsanleitung PDP67 F 10DI4DO 5/8 ION,PDP67 F 10DI4DO 5/8 VA ION
1006859-DE-01
ACHTUNG!
Kurzschlüsse zwischen der Leitung zum Sensor und der Leitung zu 24 V
oder zwischen den Leitungen zu verschiedenen Sensoren werden nicht er-
kannt.
Vermeiden Sie Kurzschlüsse durch
– entsprechende Kabelführung
– Verdrahtung nach den Anforderungen der IEC 61076-2-101 und IEC
60204-1, Absatz 14.1.1 und 14.1.2
Anschluss
| 25
