Betriebsbereitschaft herstellen
7.4.2

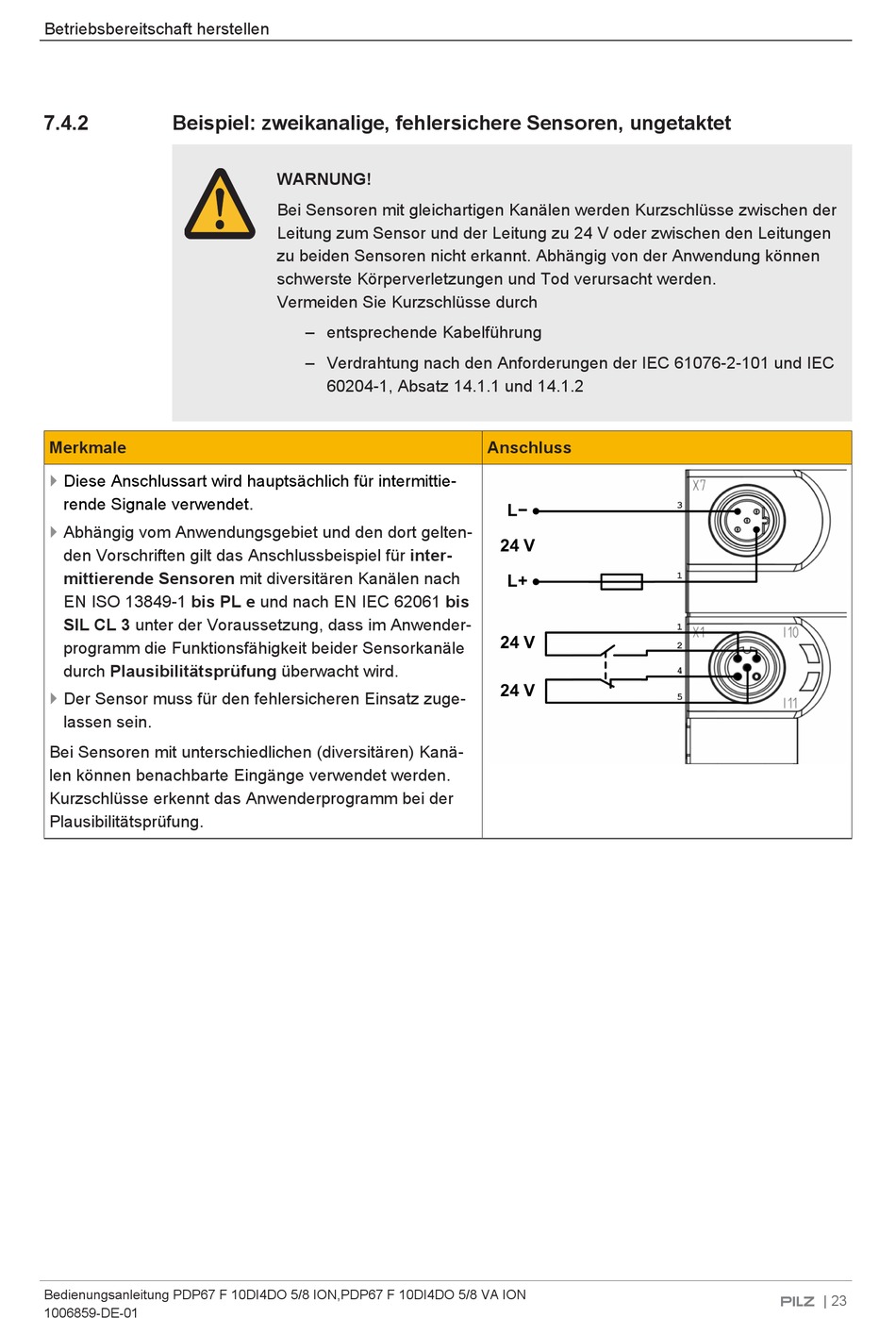

Beispiel: zweikanalige, fehlersichere Sensoren, ungetaktet
Merkmale
}
Diese Anschlussart wird hauptsächlich für intermittie-
rende Signale verwendet.
}
Abhängig vom Anwendungsgebiet und den dort gelten-
den Vorschriften gilt das Anschlussbeispiel für inter-
mittierende Sensoren mit diversitären Kanälen nach
EN ISO 13849-1 bis PL e und nach EN IEC 62061 bis
SIL CL 3 unter der Voraussetzung, dass im Anwender-
programm die Funktionsfähigkeit beider Sensorkanäle
durch Plausibilitätsprüfung überwacht wird.
}
Der Sensor muss für den fehlersicheren Einsatz zuge-
lassen sein.
Bei Sensoren mit unterschiedlichen (diversitären) Kanä-
len können benachbarte Eingänge verwendet werden.
Kurzschlüsse erkennt das Anwenderprogramm bei der
Plausibilitätsprüfung.
Bedienungsanleitung PDP67 F 10DI4DO 5/8 ION,PDP67 F 10DI4DO 5/8 VA ION
1006859-DE-01
WARNUNG!
Bei Sensoren mit gleichartigen Kanälen werden Kurzschlüsse zwischen der
Leitung zum Sensor und der Leitung zu 24 V oder zwischen den Leitungen
zu beiden Sensoren nicht erkannt. Abhängig von der Anwendung können
schwerste Körperverletzungen und Tod verursacht werden.
Vermeiden Sie Kurzschlüsse durch
– entsprechende Kabelführung
– Verdrahtung nach den Anforderungen der IEC 61076-2-101 und IEC
60204-1, Absatz 14.1.1 und 14.1.2
Anschluss
| 23
