Betriebsbereitschaft herstellen

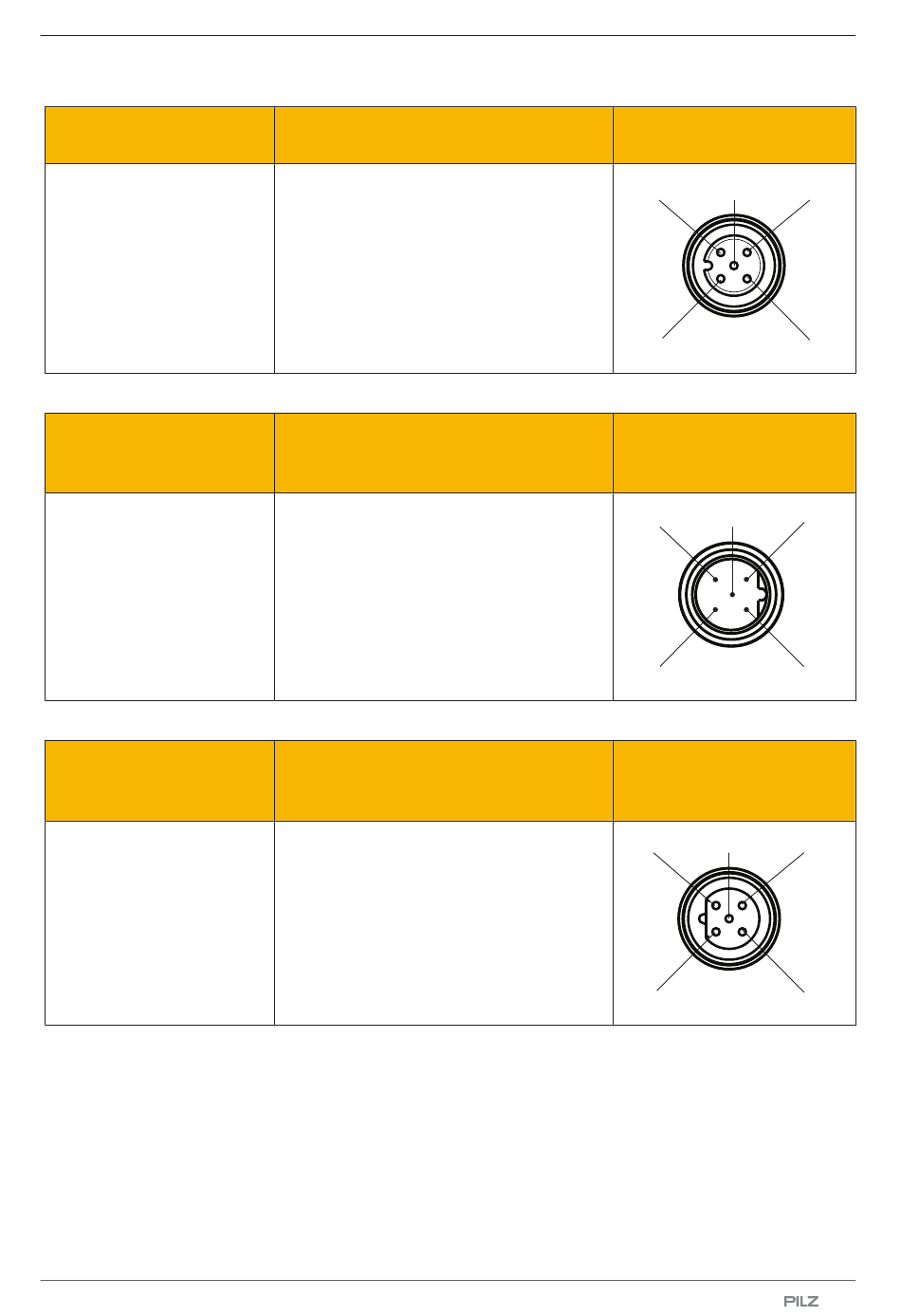

Schnittstelle zum nächsten
dezentralen Modul: X6
5-poliger M12 Buchsenste-
cker
A-codiert
Schnittstelle zum 24 V
Netzteil oder zum vorheri-
gen dezentralen Modul: X7
5-poliger M12 Stiftstecker
B-codiert
Schnittstelle zum 24 V
Netzteil oder zum nächsten
dezentralen Modul: X8
5-poliger M12 Buchsenste-
cker
B-codiert
Bedienungsanleitung PDP67 F 10DI4DO 5/8 ION,PDP67 F 10DI4DO 5/8 VA ION
1006859-DE-01
Belegung
1: VCC
2: CAN-
3: GND
4: CAN+
5: Shield
Belegung
1: + 24 V DC
2: + 24 V DC
3: 0 V
4: 0 V
5: n.a.
Belegung
1: + 24 V DC
2: + 24 V DC
3: 0 V
4: 0 V
5: n.a.
2
5
3
1
4
5
2
3
1
4
5
2
3
4
1
| 21
