Proline Promass E 200
Abmessungen in US-Einhei-
ten
Endress+Hauser

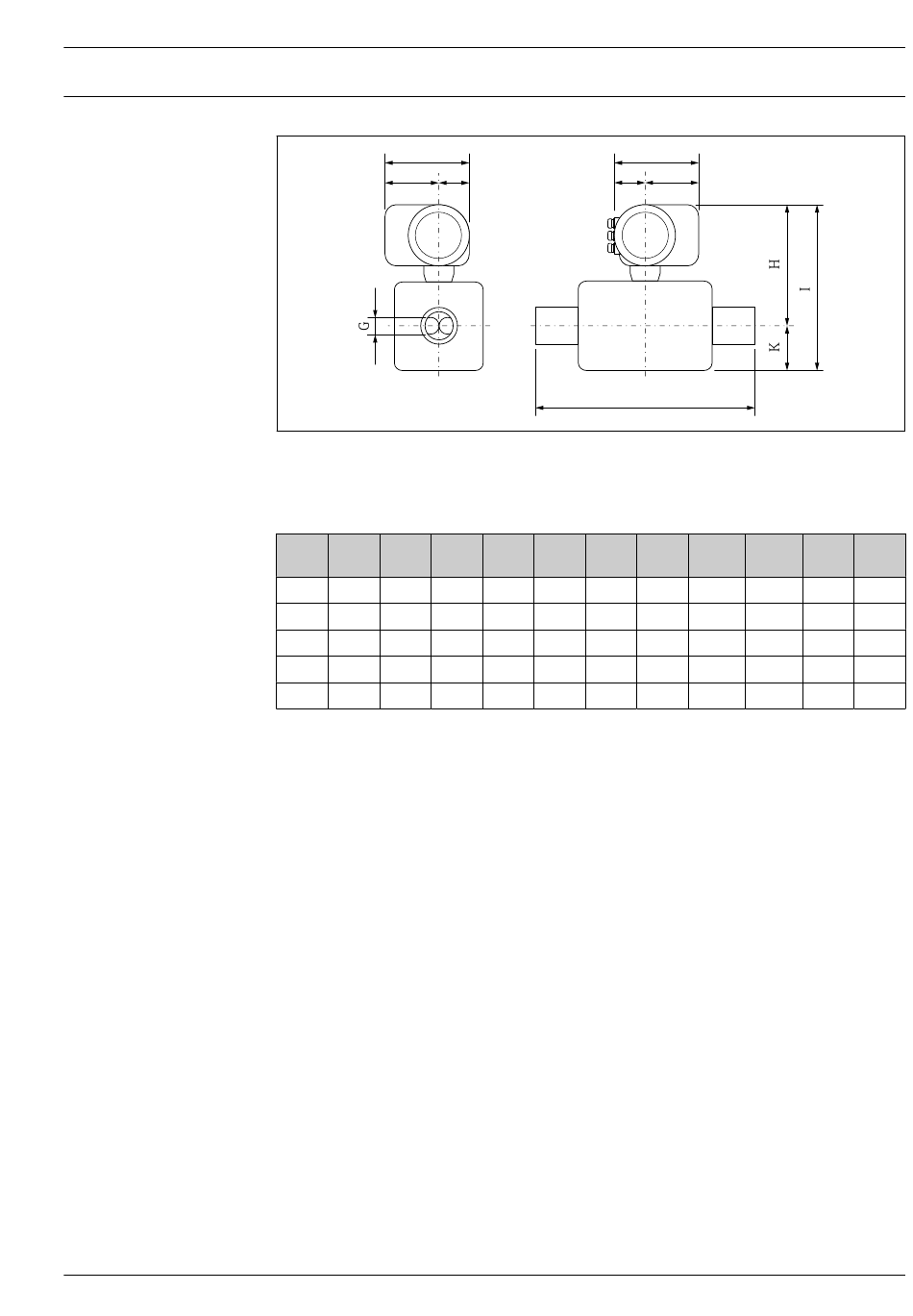

Kompaktausführung
A
B
Abmessungen für Ausführung ohne Überspannungsschutz
Bestellmerkmal "Gehäuse", Option C "GT20 Zweikammer Alu beschichtet"
1) 1)
DN A B
[in] [in] [in] [in]
8 6,38 4,02 2,36
15 6,38 4,02 2,36
25 6,38 4,02 2,36
40 6,38 4,02 2,36
50 6,38 4,02 2,36
1) Bei Version ohne Vor-Ort-Anzeige: Werte - 0,28 in
2) Bei Version mit Überspannungsschutz: Werte + 0,31 in
3) Bei Version ohne Vor-Ort-Anzeige: Werte - 0,11 in
4) Abhängig vom jeweiligen Prozessanschluss
C
2) 2)
C D E F
[in] [in] [in]
6,5 2,95 3,54
6,5 2,95 3,54
6,5 2,95 3,54
6,5 2,95 3,54
6,5 2,95 3,54
D
E F
L
3) 3)
G H I
[in] [in] [in]
0,21 10,28 13,78
0,33 10,28 14,21
0,47 10,16 14,17
0,69 10,39 15,12
1,02 10,94 17,83
A0029786
K L
[in] [in]
4)
3,5
4)
3,94
4)
4,02
4)
4,76
4)
6,93
