Liquiline System CA82HA
RN
RK
S1
RB
SPx
MST
W

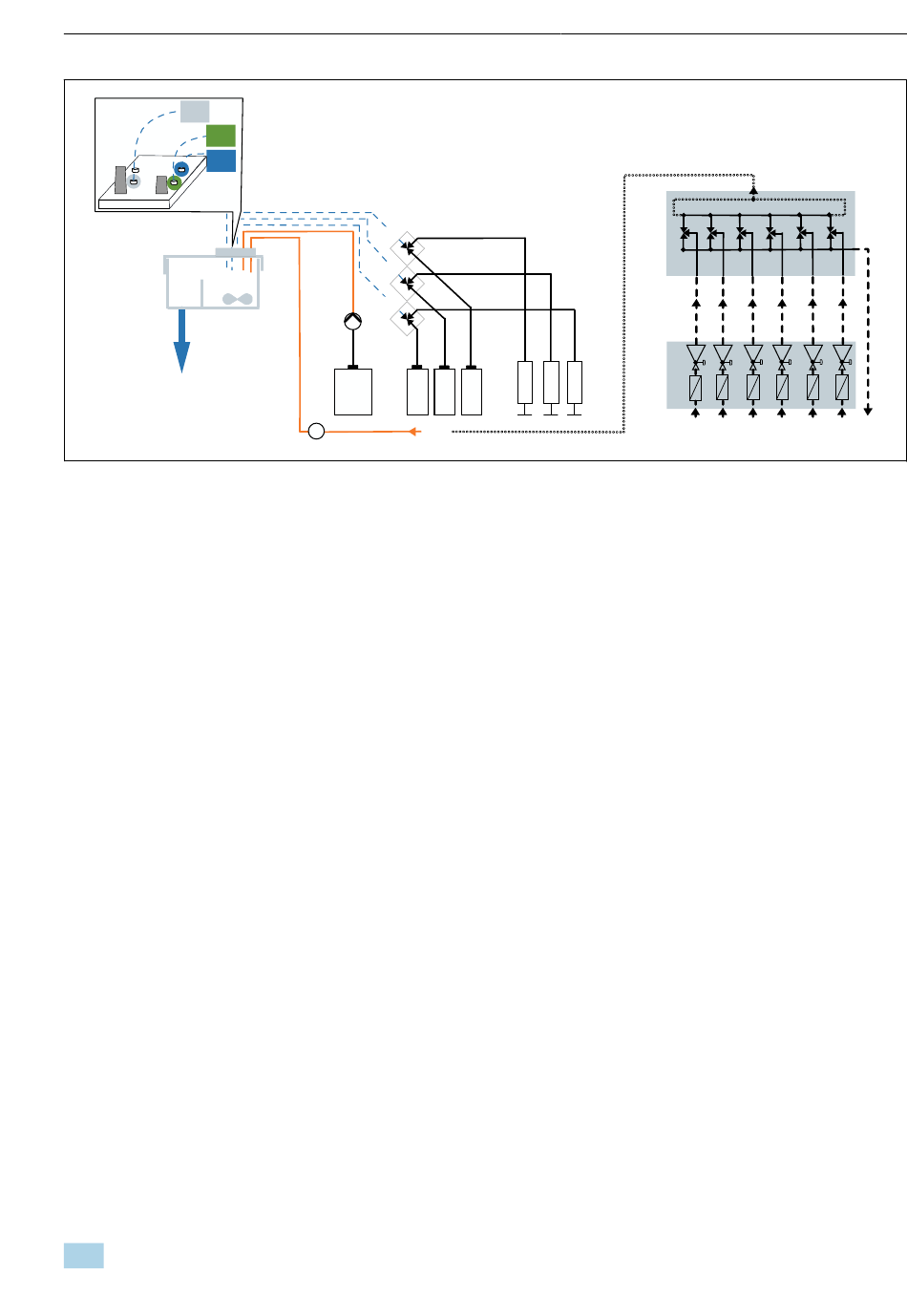

 13 Verschlauchungsplan 4-/6-Kanal-Variante
D Probenablauf
F Durchflusssensor
FR Druckbegrenzer
FI Filter
MST Magnetrührer
7.2 Installations- und Funktionskontrolle
Falscher Anschluss, falsche Versorgungsspannung
Sicherheitsrisiken für Personal und Fehlfunktionen des Gerätes!
‣
Kontrollieren, dass alle Anschlüsse entsprechend Anschlussplan korrekt ausgeführt sind.
‣
Sicherstellen, dass die Versorgungsspannung mit der auf dem Typenschild angegebenen
Spannung übereinstimmt.
Anschlussfehler
Die Sicherheit von Personen und der Messstelle ist gefährdet. Der Hersteller übernimmt keine
Haftung für Fehler infolge der Nichtbeachtung dieser Anleitung.
‣
Das Gerät nur dann in Betrieb nehmen, wenn Sie alle nachfolgenden Fragen mit ja beant-
worten können.
Gerätezustand und -spezifikationen prüfen
‣
Sind alle Schläuche äußerlich unbeschädigt?
Sichtkontrolle der flüssigkeitsführenden Leitungen
‣
Sind die Flaschen mit Reagenzien und Standard eingesetzt und angeschlossen?
‣
Liegt der Rührfisch flach in der Messkammer?
7.3 Messgerät einschalten
1. Die Versorgung herstellen.
Endress+Hauser
RB
RK
RN
S1 RN RK RB
SPx
F
RB..N
S1
SP1..6
W
1, 2, 3
FR
1 2 3
FI
SP1
Reagenzien RB, RK, RN
Standard 1
Probeneingänge
Ablauf
Spritzen
Inbetriebnahme
SP2 SP3 SP4 SP5 SP6 D
A0057287
