Inbetriebnahme
7.1 Vorbereitungen
7.1.1 Inbetriebnahmeschritte
7.1.2 Verschlauchungsplan

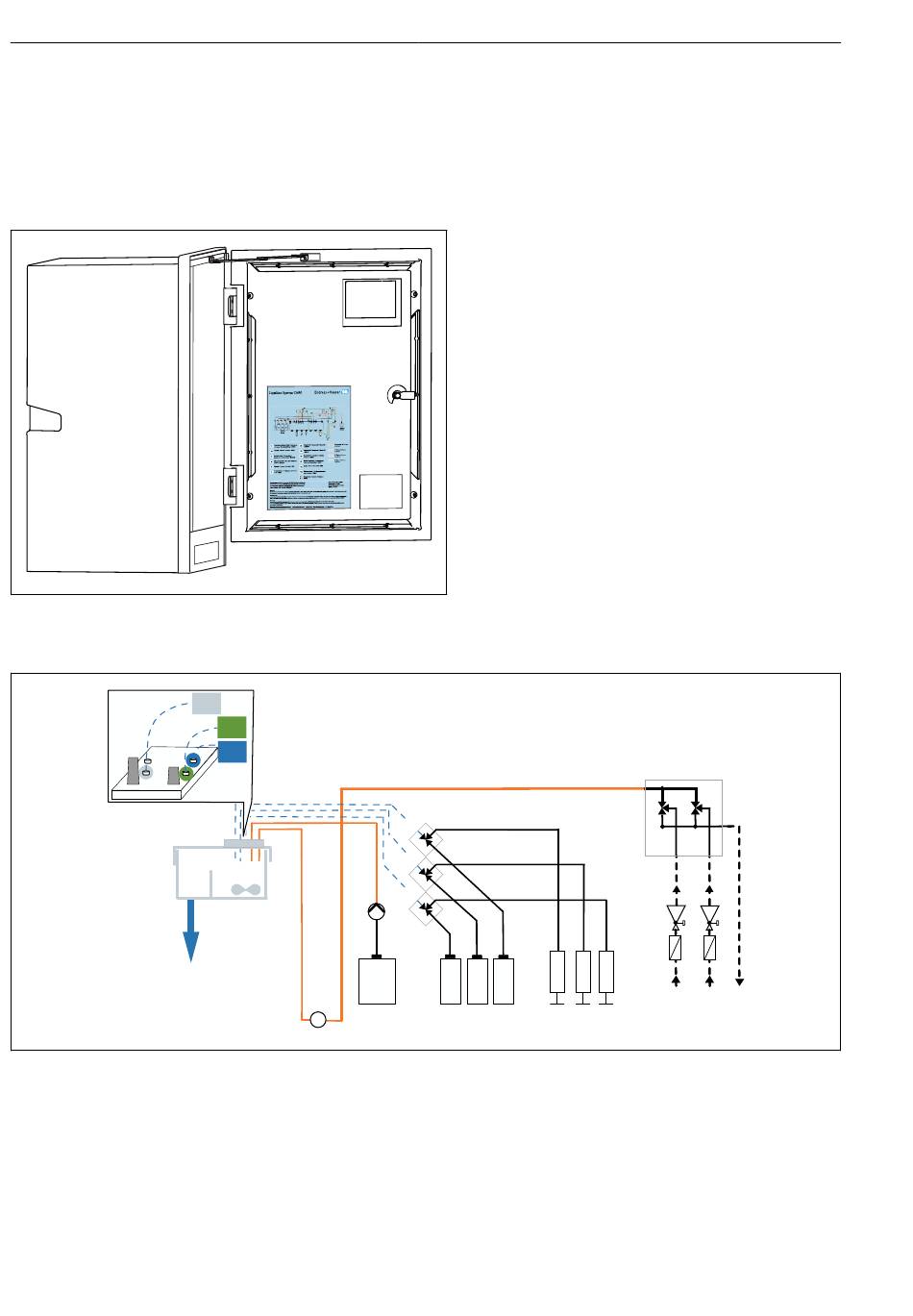

 11 Verschlauchungsplan
S1
SPx
 12 Verschlauchungsplan 1-/2-Kanal-Variante
D Probenablauf
F Durchflusssensor
FR Druckbegrenzer
FI Filter
MST Magnetrührer
22
RN
RK
RB
MST
W
F
Die hier nachfolgenden Abbildungen sind
der Stand zum Ausgabezeitpunkt der
Dokumentation. Den für Ihre Ausführung
gültigen Verschlauchungsplan finden Sie
an der Innenseite der Tür des Analysators.
‣
Verschlauchung ausschließlich gemäß
diesem Plan vornehmen.
A0041298
RB
RK
RN
S1
RN RK RB
RB..N Reagenzien RB, RK, RN
S1 Standard 1
SP1..6 Probeneingänge
W Ablauf
1, 2, 3 Spritzen
Liquiline System CA82HA
SPx
FR
FI
1 2 3
SP1 SP2 D
A0057286
