Dell Pro 13 Plus Benutzerhandbuch Seite 89

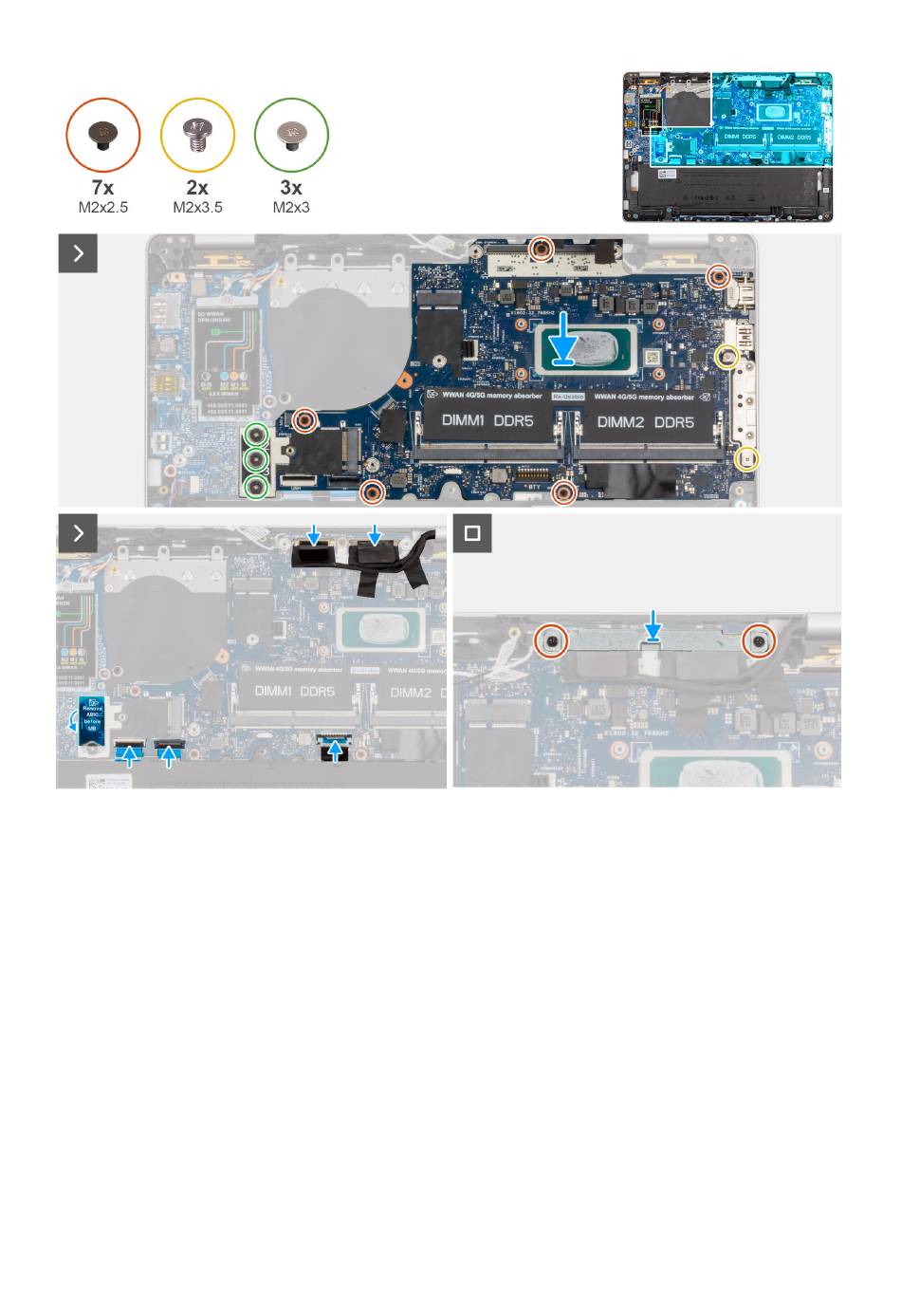

Abbildung 55. Einbauen der Systemplatine
Schritte
1. Richten Sie die Hauptplatine auf den entsprechenden Steckplatz an der Handauflagenbaugruppe aus und setzen Sie sie in den
Steckplatz.
2. Bringen Sie die fünf Schrauben (M2x2.5) und die zwei Schrauben (M2x3.5) zur Befestigung der Hauptplatine an der
Handlauflagenbaugruppe wieder an.
3. Bringen Sie die drei Schrauben (M2x3) in umgekehrter Reihenfolge wieder an, wie auf der mittleren Halterung angegeben.
4. Bringen Sie die Mylar-Schutzfolie auf den Schrauben an der mittleren Halterung (AB10) an, die die I/O-Platine und die Hauptplatine mit
der Handauflagenbaugruppe verbindet.
5. Öffnen Sie die Verriegelung und schließen Sie das Touchpad-Kabel an den Anschluss für das Touchpad-Kabel (TPAD1) auf der
Hauptplatine an.
6. Öffnen Sie die Verriegelung und schließen Sie das USH-Kabel an die USH-Zusatzplatine an.
7. Verbinden Sie das Sensorplatinenkabel mit dem Anschluss auf der Hauptplatine und schließen Sie die Klappe.
8. Schließen Sie das Kamerakabel und das Bildschirmkabel an die Hauptplatine an.
9. Verlegen Sie das Bildschirmkabel auf der Hauptplatine und bringen Sie das Klebeband an, mit dem das Lautsprecherkabel an der
Hauptplatine befestigt wird.
10. Setzen Sie die Halterung des Bildschirmkabels auf die Handauflagenbaugruppe.
11. Bringen Sie die zwei Schrauben (M2x2.5) wieder an, mit denen die Halterung des Bildschirmkabels an der Handauflagenbaugruppe
befestigt wird.
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs) 89
