IP-Video TFE 1
Unterputzmontage
Wandausbruch stemmen
Stemmen Sie einen Ausbruch entsprechend den
Maßen des Gehäuses in die Wand. Technische
Richtlinen des Aufbauortes beachten!
Vergewissern Sie sich, dass im Bereich des
Wandausbruchs keine Versorgungsleitungen, Ka-
bel o. ä. verlegt sind. Abmaße für den Wandaus-
bruch:
L x B x H ca. 223 x 103 x 37 mm.
Gehäuse befestigen
Sie können das Unterputzgehäuse zusätzlich zur
Mörtelmasse mit Schrauben und Dübeln befesti-
gen.
Fixieren Sie das Montagegehäuse bündig mit der
Wandoberfl äche (beachten Sie dabei das Aus-
richtwerkzeug, Seite 7) um später eine einwand-
freie Abdichtung zu gewährleisten. Sollte die
Wand noch nicht verputzt sein, muss die Dicke
des Putzes mit berücksichtigt werden.
Türfreisprecheinrichtung anschließen
Kabel zum Türöffner und zum Netzwerk ver-
legen. Die Kabel sind durch die vorgegebenen
Kabeldurchführungen und die Muffen im Schutz-
gehäuse zu verlegen um so die IP-Schutzklasse
einzuhalten. Anschließen der Kabel wie auf Seite
6 dargestellt.
optionaler UP-Abdeckrahmen
Türfreisprecheinrichtung schließen
Schließen Sie das Schutzgehäuse der TFE und ziehen Sie die Schrauben auf der Rückseite des
Gehäuses an.
Türfreisprecheinrichtung einsetzen
Setzen Sie die TFE in das Montagegehäuse ein. Führen Sie dazu die Rastnasen am Schutzge-
häuse in die Aufnahmen im Montagegehäuse ein (siehe Seite 7) und klappen Sie die TFE dann
zu. Ziehen Sie anschließend die beiden Schrauben in der Frontblende (siehe Seite 5) fest.
Achten Sie darauf, die Schrauben abwechselnd festzuziehen, um die TFE nicht zu verkanten!

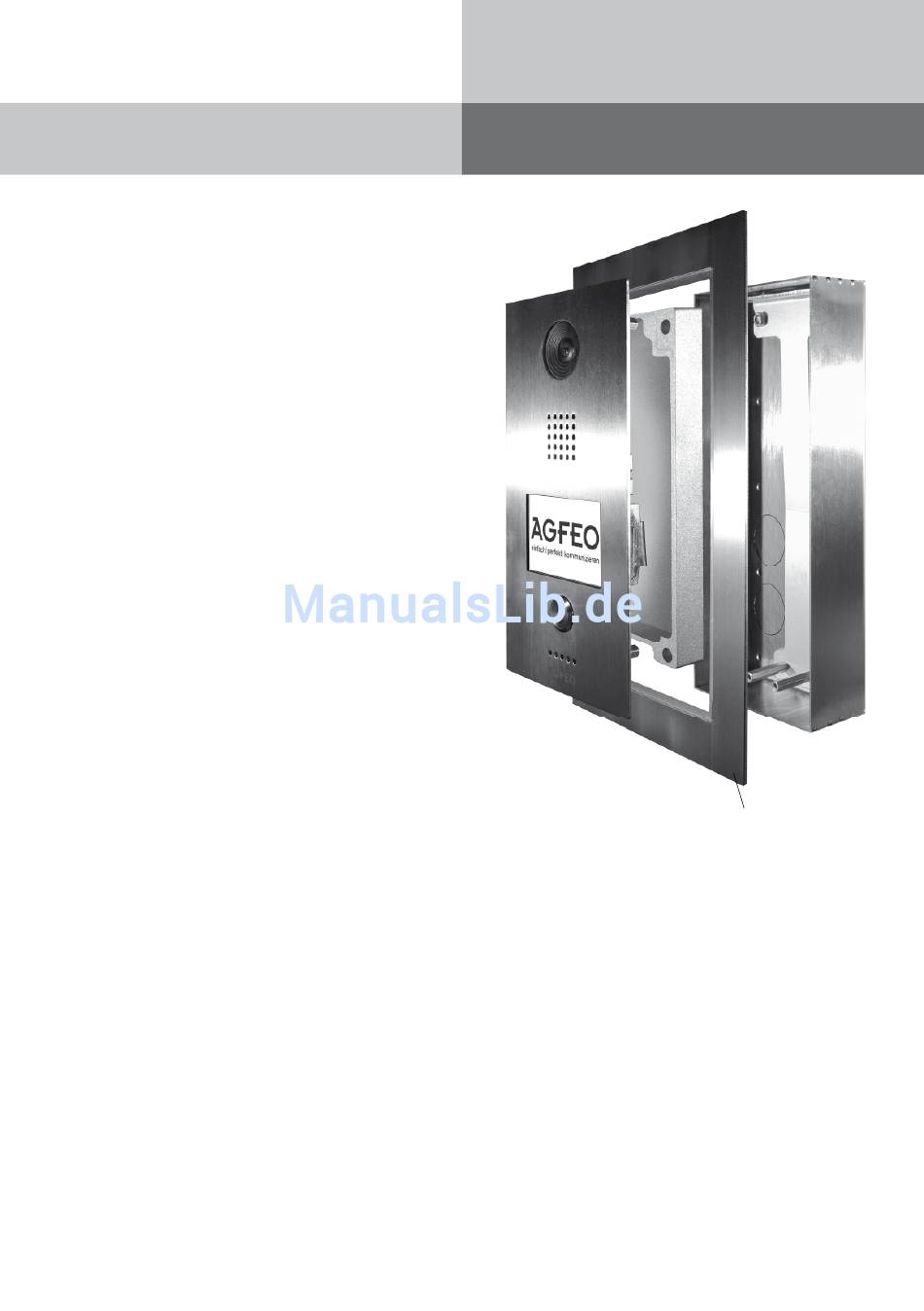

Optionaler UP-Abdeckrahmen
Um Unebenheiten oder unsaubere Wandöffnungen auszugleichen, können Sie den optional
erhältlichen UP-Abdeckrahmen (Art. 6101514) verwenden. Dieser wird zwischen TFE und Mon-
tagegehäuse gelegt und von der montierten TFE in Position gehalten.
9
