Je nach Anwendung kann es erforderlich sein, die Steuersequenz über
•
Parameter P01 einzustellen. Die Werkeinstellung für die 2-Rohr-Anwendung ist
"nur Kühlen" und für die 4-Rohr-Anwendung "Heizen und Kühlen"
Wird der Thermostat in Verbindung mit einem Verdichter eingesetzt, so müssen
•
die minimale Einschaltdauer (Parameter P48) und die minimale Ausschaltdauer
(Parameter P49) für Y11/Y21 eingestellt werden, um Schäden am Verdichter
und eine Verkürzung seiner Lebensdauer zu vermeiden
Sollte die vom Thermostaten angezeigte Raumtemperatur mit der effektiv
•
gemessenen Raumtemperatur nicht übereinstimmen, ist der Temperaturfühler
neu abzugleichen. In diesem Fall muss Parameter P05 geändert warden
Aus Komfort- und Energiespargründen wird empfohlen, die Sollwerte und
•
Sollwert-Einstellbereiche zu überprüfen (Parameter P08...P12) und – falls
erforderlich – zu ändern
5.2

Bedienung

Siehe hierzu auch die dem Thermostaten beigefügte Bedienungsanleitung
(B3181).
3
4

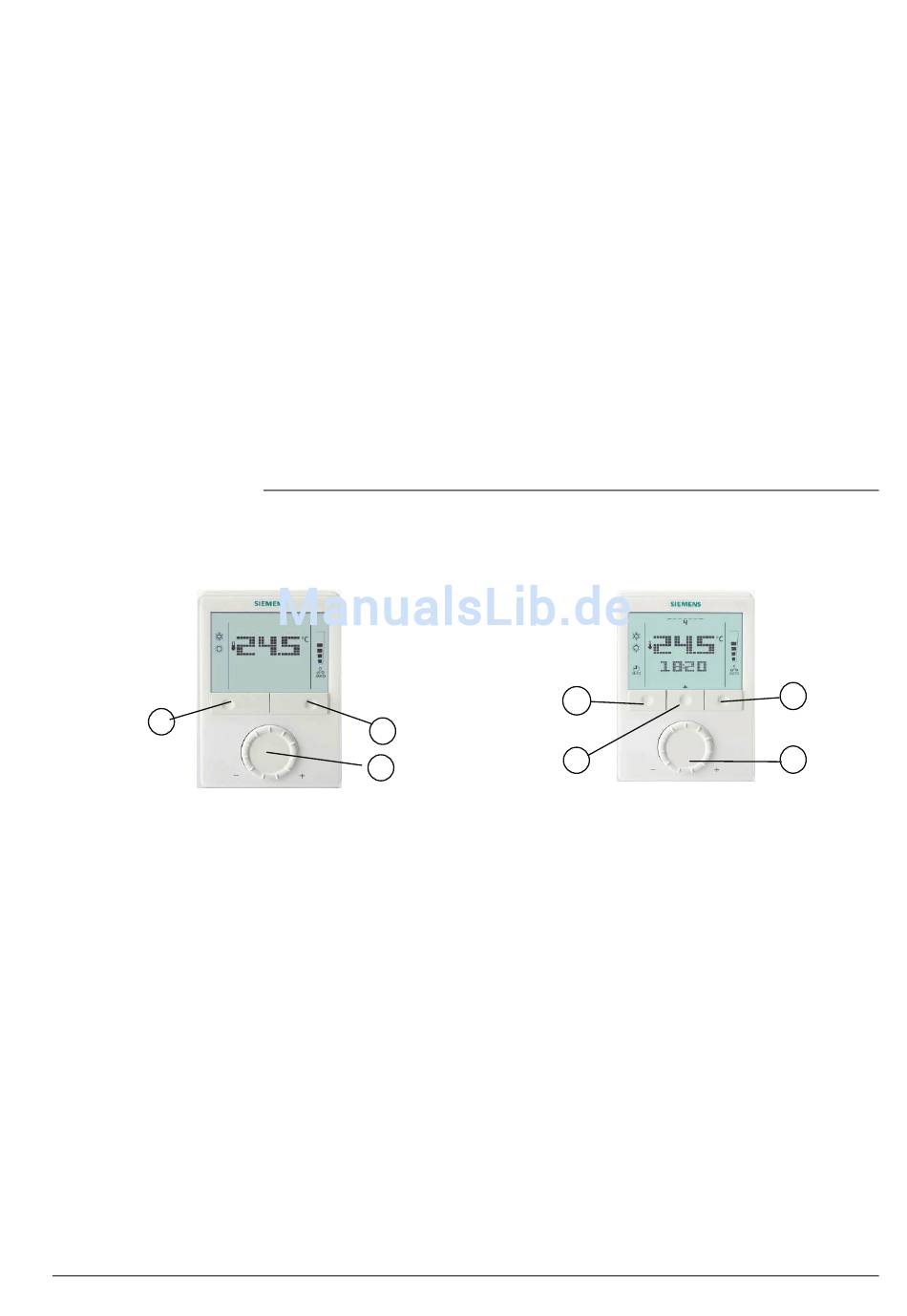

1 Betriebsarttaste / zurück zu Normalbetrieb
2 Taste zum Einstellen von Uhrzeit und Schaltzeiten
3 Ventilatortaste / OK
4 Drehknopf für Sollwert- und Parametereinstellungen
Befindet sich der Thermostat im normalen Betrieb, so werden die aktuelle
•
Betriebsart und der Status durch Symbole angezeigt
Wird eine Taste gedrückt, so bietet der Thermostat die Wahl einer Betriebsart
•
an. Das Display mit Hintergrundbeleuchtung wird eingeschaltet, alle möglichen
Betriebsarten (Symbole) und das Anzeigeelement (Pfeil) zur aktuellen
Betriebsart erscheinen
Wird die Taste nochmals gedrückt, so wechselt der Pfeil zum nächsten
•
Betriebsartsymbol etc.
Nach dem letzten Drücken der Taste und einem Timeout von 3 Sekunden wird
•
die neu gewählte Betriebsart bestätigt und die anderen Elemente verschwinden
vom Display
Nach einem Timeout von 20 Sekunden wird die Hintergrundbeleuchtung
•
ausgeschaltet
