PNOZ X3.10P

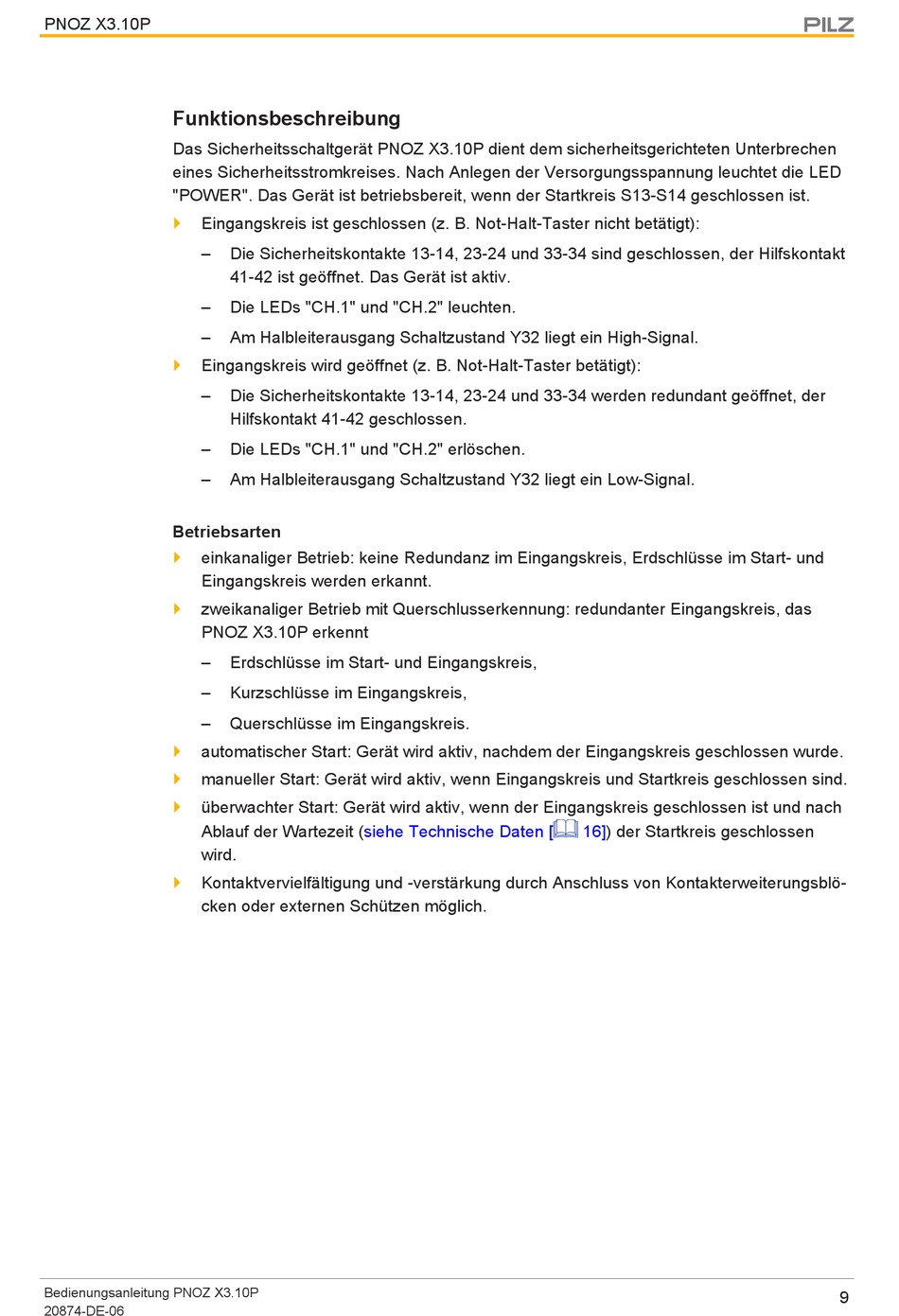

Funktionsbeschreibung
Das Sicherheitsschaltgerät PNOZ X3.10P dient dem sicherheitsgerichteten Unterbrechen
eines Sicherheitsstromkreises. Nach Anlegen der Versorgungsspannung leuchtet die LED
"POWER". Das Gerät ist betriebsbereit, wenn der Startkreis S13-S14 geschlossen ist.
}
Eingangskreis ist geschlossen (z. B. Not-Halt-Taster nicht betätigt):
–
–
–
}
Eingangskreis wird geöffnet (z. B. Not-Halt-Taster betätigt):
–
–
–
Betriebsarten
}
einkanaliger Betrieb: keine Redundanz im Eingangskreis, Erdschlüsse im Start- und
Eingangskreis werden erkannt.
}
zweikanaliger Betrieb mit Querschlusserkennung: redundanter Eingangskreis, das
PNOZ X3.10P erkennt
–
–
–
}
automatischer Start: Gerät wird aktiv, nachdem der Eingangskreis geschlossen wurde.
}
manueller Start: Gerät wird aktiv, wenn Eingangskreis und Startkreis geschlossen sind.
}
überwachter Start: Gerät wird aktiv, wenn der Eingangskreis geschlossen ist und nach
Ablauf der Wartezeit
wird.
}
Kontaktvervielfältigung und -verstärkung durch Anschluss von Kontakterweiterungsblö-
cken oder externen Schützen möglich.
Bedienungsanleitung PNOZ X3.10P
20874-DE-06
Die Sicherheitskontakte 13-14, 23-24 und 33-34 sind geschlossen, der Hilfskontakt
41-42 ist geöffnet. Das Gerät ist aktiv.
Die LEDs "CH.1" und "CH.2" leuchten.
Am Halbleiterausgang Schaltzustand Y32 liegt ein High-Signal.
Die Sicherheitskontakte 13-14, 23-24 und 33-34 werden redundant geöffnet, der
Hilfskontakt 41-42 geschlossen.
Die LEDs "CH.1" und "CH.2" erlöschen.
Am Halbleiterausgang Schaltzustand Y32 liegt ein Low-Signal.
Erdschlüsse im Start- und Eingangskreis,
Kurzschlüsse im Eingangskreis,
Querschlüsse im Eingangskreis.
(siehe Technische Daten [
16]) der Startkreis geschlossen
