- Seite 1 PNOZ XV3 Sicherheitsschaltgeräte Bedienungsanleitung-20185-DE-09...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Einführung Gültigkeit der Dokumentation Nutzung der Dokumentation Zeichenerklärung Sicherheit Bestimmungsgemäße Verwendung Sicherheitsvorschriften Sicherheitsbetrachtung Qualifikation des Personals Gewährleistung und Haftung Entsorgung Zu Ihrer Sicherheit Gerätemerkmale Sicherheitseigenschaften Blockschaltbild/Klemmenbelegung Varianten: DC Variante: AC Funktionsbeschreibung Betriebsarten Zeitdiagramm Montage Verdrahtung Betriebsbereitschaft herstellen Betrieb Statusanzeigen Fehler –... -
Seite 4: Einführung
PNOZ XV3 Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ XV3. Sie gilt, bis eine neue Dokumenta- tion erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. Nutzung der Dokumentation Dieses Dokument dient der Instruktion. -
Seite 5: Sicherheit
PNOZ XV3 INFO liefert Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Das Sicherheitsschaltgerät PNOZ XV3 dient dem sicherheitsgerichteten Unterbrechen ei- nes Sicherheitsstromkreises. Das Sicherheitsschaltgerät erfüllt Forderungen der EN 60947-5-1, EN 60204-1 und VDE 0113‑1 und darf eingesetzt werden in Anwendungen mit Not-Halt-Tastern Schutztüren Lichtgittern und Sicherheitsschaltern mit Querschlusserkennung Als nicht bestimmungsgemäß... -
Seite 6: Qualifikation Des Personals
PNOZ XV3 Qualifikation des Personals Aufstellung, Montage, Programmierung, Inbetriebsetzung, Betrieb, Außerbetriebsetzung und Wartung der Produkte dürfen nur von befähigten Personen vorgenommen werden. Eine befähigte Person ist eine qualifizierte und sachkundige Person, die durch ihre Berufs- ausbildung, ihre Berufserfahrung und ihre zeitnahe berufliche Tätigkeit über die erforderli- chen Fachkenntnisse verfügt. -
Seite 7: Gerätemerkmale

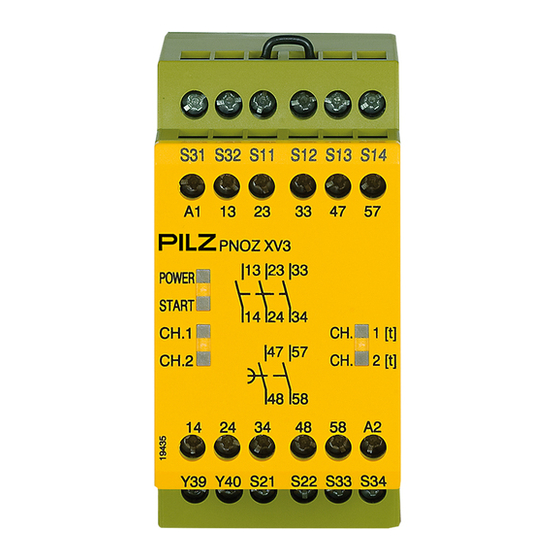

PNOZ XV3 Gerätemerkmale Relaisausgänge zwangsgeführt: – 3 Sicherheitskontakte (S) unverzögert – 2 Sicherheitskontakte (S) rückfallverzögert Anschlussmöglichkeiten für: – Not-Halt-Taster – Schutztürgrenztaster – Starttaster – Lichtgitter und Sicherheitsschalter mit Querschlusserkennung Verzögerungszeit fest oder einstellbar Abbrechen der Verzögerungszeit möglich LED-Anzeige für: – Versorgungsspannung –... -
Seite 8: Blockschaltbild/Klemmenbelegung
PNOZ XV3 Blockschaltbild/Klemmenbelegung Varianten: DC : 24 DC; Bestell-Nr. 774540, 774542, 774544, 774545, 774547, 774548 *Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung (Überspannungskategorie III), sichere Trennung (Überspannungskategorie II) Variante: AC : 24 V AC; Bestell-Nr. 774541 *Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung (Überspannungskategorie III), sichere Trennung (Überspannungskategorie II) Bedienungsanleitung PNOZ XV3 20185-DE-09... -
Seite 9: Funktionsbeschreibung
PNOZ XV3 Funktionsbeschreibung Das Sicherheitsschaltgerät PNOZ XV3 dient dem sicherheitsgerichteten Unterbrechen ei- nes Sicherheitsstromkreises. Nach Anlegen der Versorgungsspannung leuchtet die LED "POWER". Das Gerät ist betriebsbereit, wenn der Reset-Kreis Y39-Y40 und der Startkreis S13-S14 geschlossen sind. Eingangskreis ist geschlossen (z. B. Not-Halt-Taster nicht betätigt): –... -
Seite 10: Zeitdiagramm
PNOZ XV3 überwachter Start: Gerät wird aktiv, wenn der Eingangskreis geschlossen ist und nach Ablauf der Wartezeit (siehe Technische Daten [ 16]) der Startkreis geschlossen wird. Kontaktvervielfältigung und -verstärkung durch Anschluss von Kontakterweiterungsblö- cken oder externen Schützen möglich. Zeitdiagramm Output safe Output safe delay Legende Power: Versorgungsspannung... -
Seite 11: Montage
Beachten Sie die Verdrahtungs- und EMV-Anforderungen der EN 60204-1. Wichtig für Querschlusserkennung: Da diese Funktion nicht einfehlersicher ist, wird sie von Pilz während der Endkontrolle ge- prüft. Wenn Gefahr besteht, dass die Leitungslängen überschritten werden, empfehlen wir folgende Prüfung nach der Installation des Geräts: 1. -
Seite 12: Betriebsbereitschaft Herstellen
PNOZ XV3 4. Sicherung wieder zurücksetzen: den Kurzschluss entfernen und die Versorgungsspan- nung für ca. 1 Minute abschalten. Betriebsbereitschaft herstellen Versorgungsspannung Eingangskreis Einkanalig Zweikanalig Not-Halt ohne Querschlusserkennung Not-Halt mit Querschlusserkennung Schutztür ohne Querschlusserkennung Schutztür mit Querschlusserkennung Lichtgitter oder Sicherheitsschal- ter, Querschlusserkennung durch BWS (nur bei U = 24 V DC) Bedienungsanleitung PNOZ XV3... - Seite 13 PNOZ XV3 WICHTIG Bei einkanaliger Beschaltung kann der Sicherheitslevel ihrer Maschine/An- lage niedriger sein als der Sicherheitslevel des Geräts (siehe Sicherheits- technische Kennzahlen). WICHTIG Betrieb mit einem Lichtgitter oder Sicherheitsschalter Die Versorgungsspannung des PNOZ XV3 und die Versorgungsspannung des Lichtgitters oder Sicherheitsschalters dürfen nicht getrennt voneinander abschaltbar sein.
-
Seite 14: Betrieb
PNOZ XV3 Rückführkreis Automatischer Start Überwachter Start Kontakte externer Schütze 13 (23, 33) 14 (24, 34) Legende S1/S2: Not-Halt- bzw. Schutztürschalter S3: Starttaster : betätigtes Element : Tür offen : Tür geschlossen INFO Beim automatischen Start dürfen S33 und S34 nicht gebrückt sein, beim überwachten Start dürfen S13 und S14 nicht gebrückt sein. -
Seite 15: Statusanzeigen
PNOZ XV3 Statusanzeigen LEDs zeigen den Status und Fehler während des Betriebs an: LED leuchtet POWER Versorgungsspannung liegt an. START Startkreis ist geschlossen. CH.1 Sicherheitskontakte von Kanal 1 sind geschlossen. CH.2 Sicherheitskontakte von Kanal 2 sind geschlossen. CH.1 [t] Sicherheitskontakte von Kanal 3 sind geschlossen. CH.2 [t] Sicherheitskontakte von Kanal 4 sind geschlossen. -
Seite 16: Technische Daten
PNOZ XV3 Technische Daten Bestell-Nr. 774540 – 774542 Weitere Bestell-Nr. siehe anschließend Allgemein 774540 774541 774542 CCC, CE, EAC (Eurasi- CCC, CE, EAC (Eurasi- CCC, CE, EAC (Eurasi- Zulassungen an), TÜV, cULus Listed an), TÜV an), TÜV, cULus Listed Elektrische Daten 774540 774541 774542... - Seite 17 PNOZ XV3 Eingänge 774540 774541 774542 Max. Gesamtleitungswi- derstand Rlmax Einkanalig bei UB DC 100 Ohm – 100 Ohm Einkanalig bei UB AC – 100 Ohm – Zweikanalig ohne Querschlusserkennung bei UB DC 100 Ohm – 100 Ohm Zweikanalig ohne Querschlusserkennung bei UB AC –...
- Seite 18 PNOZ XV3 Relaisausgänge 774540 774541 774542 Gebrauchskategorie nach Norm EN 60947-5-1 EN 60947-5-1 EN 60947-5-1 Gebrauchskategorie Si- cherheitskontakte AC15 bei 230 V 230 V 230 V Max. Strom DC13 (6 Schaltspiele/ min) bei 24 V 24 V 24 V Max. Strom Gebrauchskategorie Si- cherheitskontakte verzö- gert...
- Seite 19 PNOZ XV3 Konventioneller thermi- 774540 774541 774542 scher Strom bei gleich- zeitiger Belastung meh- rerer Kontakte Ith pro Kontakt bei UB AC1: 240 V, DC1: 24 V Konv. therm. Strom bei 1 Kontakt – – Konv. therm. Strom bei 2 Kontakten – – Konv. therm. Strom bei 3 Kontakten –...
- Seite 20 PNOZ XV3 Zeiten 774540 774541 774542 Wiederbereitschaftszeit bei max. Schaltfrequenz nach Not-Halt 50 ms +tv 50 ms +tv 50 ms +tv nach Netzausfall 250 ms 250 ms 250 ms Verzögerungszeit tv 0,1 s, 0,5 s, 1 s, 2 s, 4 s, 0,3 s, 5 s, 10 s, 20 s, 40 0,1 s, 0,2 s, 0,3 s, 0,4 s, 6 s, 8 s, 10 s, 15 s, 20 s,...
- Seite 21 PNOZ XV3 Umweltdaten 774540 774541 774542 Schutzart Einbauraum (z. B. Schaltschrank) IP54 IP54 IP54 Gehäuse IP40 IP40 IP40 Klemmenbereich IP20 IP20 IP20 Mechanische Daten 774540 774541 774542 Einbaulage beliebig beliebig beliebig Lebensdauer mechanisch 10.000.000 Zyklen 10.000.000 Zyklen 10.000.000 Zyklen Material Unterseite PPO UL 94 V0 PPO UL 94 V0...
- Seite 22 PNOZ XV3 Bestell-Nr. 774544 – 774545 Weitere Bestell-Nr. siehe anschließend Allgemein 774544 774545 CCC, CE, EAC (Eurasian), TÜV, CCC, CE, EAC (Eurasian), TÜV, Zulassungen cULus Listed cULus Listed Elektrische Daten 774544 774545 Versorgungsspannung Spannung 24 V 24 V Spannungstoleranz -15 %/+10 % -15 %/+10 % Leistung des externen Netzteils (DC)
- Seite 23 PNOZ XV3 Relaisausgänge 774544 774545 Gebrauchskategorie Sicherheits- kontakte AC1 bei 240 V 240 V Min. Strom 0,01 A 0,01 A Max. Strom Max. Leistung 2000 VA 2000 VA DC1 bei 24 V 24 V Min. Strom 0,01 A 0,01 A Max.
- Seite 24 PNOZ XV3 Relaisausgänge 774544 774545 Kontaktabsicherung extern, Sicher- heitskontakte nach Norm EN 60947-5-1 EN 60947-5-1 Max. Schmelzintegral 240 A²s 240 A²s Schmelzsicherung flink 10 A 10 A Schmelzsicherung träge Schmelzsicherung gG 10 A 10 A Sicherungsautomat 24V AC/DC, Charakteristik B/C Kontaktabsicherung extern, Sicher- heitskontakte verzögert Max.
- Seite 25 PNOZ XV3 Zeiten 774544 774545 Rückfallverzögerung bei Not-Halt typ. 15 ms 15 ms bei Not-Halt max. 30 ms 30 ms bei Netzausfall typ. 85 ms 85 ms bei Netzausfall max. 200 ms 200 ms Wiederbereitschaftszeit bei max. Schaltfrequenz 1/s nach Not-Halt 50 ms +tv 50 ms +tv nach Netzausfall...
- Seite 26 PNOZ XV3 Mechanische Daten 774544 774545 Einbaulage beliebig beliebig Lebensdauer mechanisch 10.000.000 Zyklen 10.000.000 Zyklen Material Unterseite PPO UL 94 V0 PPO UL 94 V0 Front ABS UL 94 V0 ABS UL 94 V0 Oberseite PPO UL 94 V0 PPO UL 94 V0 Anschlussart Schraubklemme Schraubklemme...
- Seite 27 PNOZ XV3 Eingänge 774547 774548 Anzahl Spannung an Eingangskreis DC 24 V 24 V Startkreis DC 24 V 24 V Rückführkreis DC 24 V 24 V Strom an Eingangskreis DC 35 mA 35 mA Startkreis DC 50 mA 50 mA Rückführkreis DC 3,5 mA 3,5 mA...
- Seite 28 PNOZ XV3 Relaisausgänge 774547 774548 Gebrauchskategorie nach Norm EN 60947-5-1 EN 60947-5-1 Gebrauchskategorie Sicherheits- kontakte AC15 bei 230 V 230 V Max. Strom DC13 (6 Schaltspiele/min) bei 24 V 24 V Max. Strom Gebrauchskategorie Sicherheits- kontakte verzögert AC15 bei 230 V 230 V Max.
- Seite 29 PNOZ XV3 Konventioneller thermischer 774547 774548 Strom bei gleichzeitiger Belas- tung mehrerer Kontakte Ith pro Kontakt bei UB DC; AC1: 240 V, DC1: 24 V Konv. therm. Strom bei 1 Kon- takt Konv. therm. Strom bei 2 Kon- takten 6,8 A 6,8 A Konv. therm. Strom bei 3 Kon- takten 5,5 A 5,5 A...
- Seite 30 PNOZ XV3 Umweltdaten 774547 774548 Umgebungstemperatur Temperaturbereich -10 - 55 °C -10 - 55 °C Lagertemperatur Temperaturbereich -40 - 85 °C -40 - 85 °C Feuchtebeanspruchung Feuchtigkeit 93 % r. F. bei 40 °C 93 % r. F. bei 40 °C Betauung im Betrieb unzulässig unzulässig...
-
Seite 31: Sicherheitstechnische Kennzahlen
PNOZ XV3 Mechanische Daten 774547 774548 Abmessungen Höhe 87 mm 87 mm Breite 45 mm 45 mm Tiefe 121 mm 121 mm Gewicht 350 g 360 g Bei Normenangaben ohne Datum gelten die 2017-01 neuesten Ausgabestände. Sicherheitstechnische Kennzahlen WICHTIG Beachten Sie unbedingt die sicherheitstechnischen Kennzahlen, um den er- forderlichen Sicherheitslevel für ihre Maschine/Anlage zu erreichen. -
Seite 32: Ergänzende Daten
PNOZ XV3 Ergänzende Daten ACHTUNG! Beachten Sie unbedingt die Lebensdauerkurven der Relais. Die sicherheits- technischen Kennzahlen der Relaisausgänge gelten nur, solange die Werte der Lebensdauerkurven eingehalten werden. Der PFH-Wert ist abhängig von der Schaltfrequenz und der Belastung des Relaisausgangs. Solange die Lebensdauerkurven nicht erreicht werden, kann der angegebene PFH-Wert unabhängig von der Schaltfrequenz und der Belastung verwendet werden, da der PFH- Wert den B10d-Wert der Relais sowie die Ausfallraten der anderen Bauteile bereits berück- sichtigt. -
Seite 33: Bestelldaten
Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/support/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PNOZ XV3... -
Seite 34: Rückseite
Rückseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95600621 +31 347 320477 +55 11 97569-2804 Österreich Kanada Europa +43 1 7986263-0 +1 888-315-PILZ (315-7459) Belgien, Luxemburg Schweiz Mexiko +32 9 3217575...
