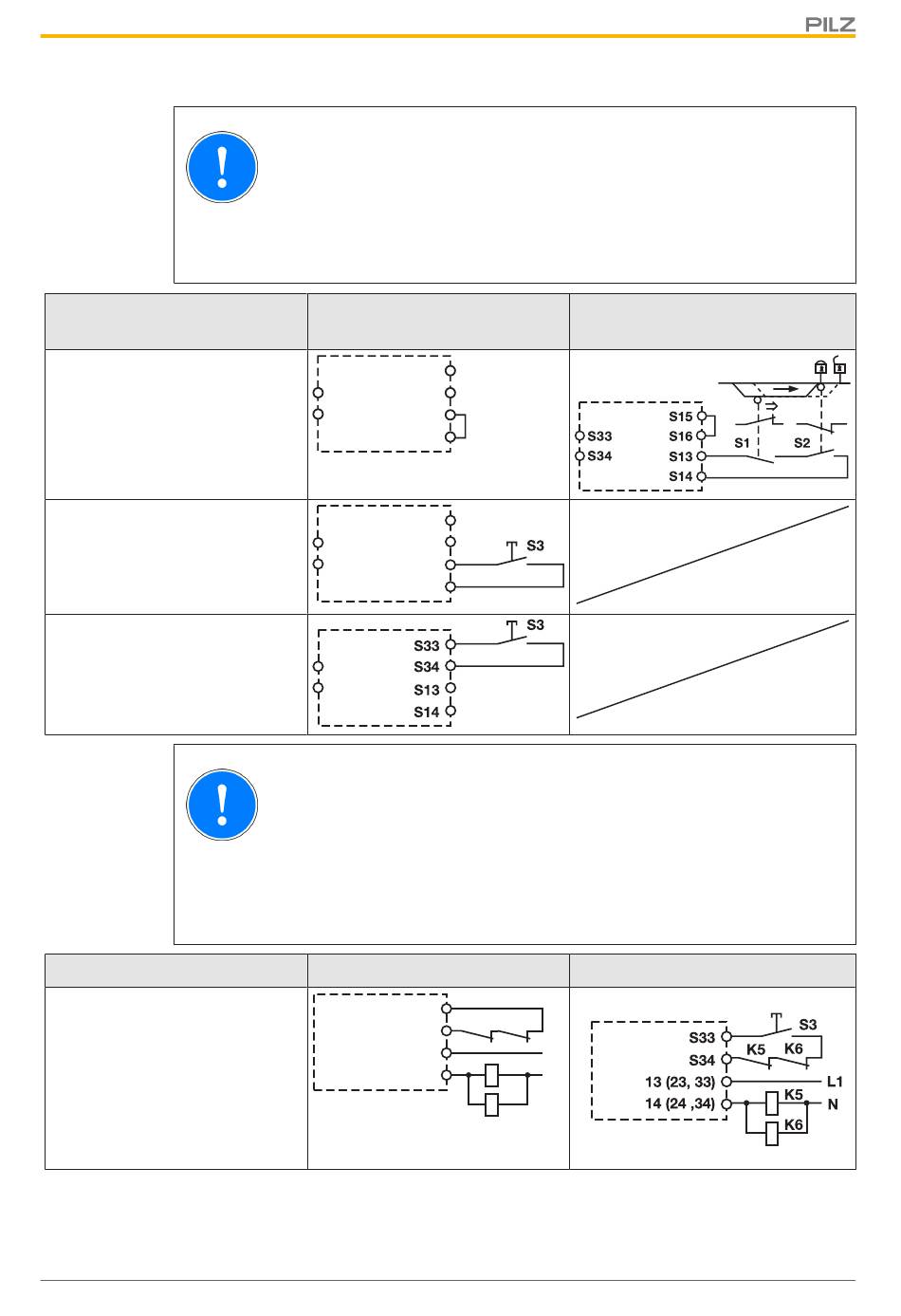

PNOZ X3.10P
Startkreis
Automatischer Start
Manueller Start
Überwachter Start
Rückführkreis
Kontakte externer Schütze
Bedienungsanleitung PNOZ X3.10P
20874-DE-06
WICHTIG
Betrieb mit einem Lichtgitter oder Sicherheitsschalter
Die Versorgungsspannung des PNOZ X3.10P und die Versorgungsspan-
nung des Lichtgitters oder Sicherheitsschalters dürfen nicht getrennt von-
einander abschaltbar sein.
Not-Halt-Beschaltung,
Schutztür ohne Anlauftest
S33
S15
S34
S16
S13
S14
S33
S34
S15
S16
S13
S14
S15
S16
WICHTIG
Bei automatischem Start oder bei manuellem Start mit überbrücktem
Startkontakt (Fehlerfall):
Das Gerät startet bei Rückstellung der Schutzeinrichtung, z. B. Entriegelung
des Not-Halt-Tasters automatisch. Verhindern Sie einen unerwarteten Wie-
deranlauf durch externe Schaltungsmaßnahmen.
Automatischer Start
S13
S14
13 (23, 33)
14 (24, 34)
Schutztür (zweikanalig) mit An-
lauftest
Überwachter Start
K5
K6
L1
K5
N
K6
13
