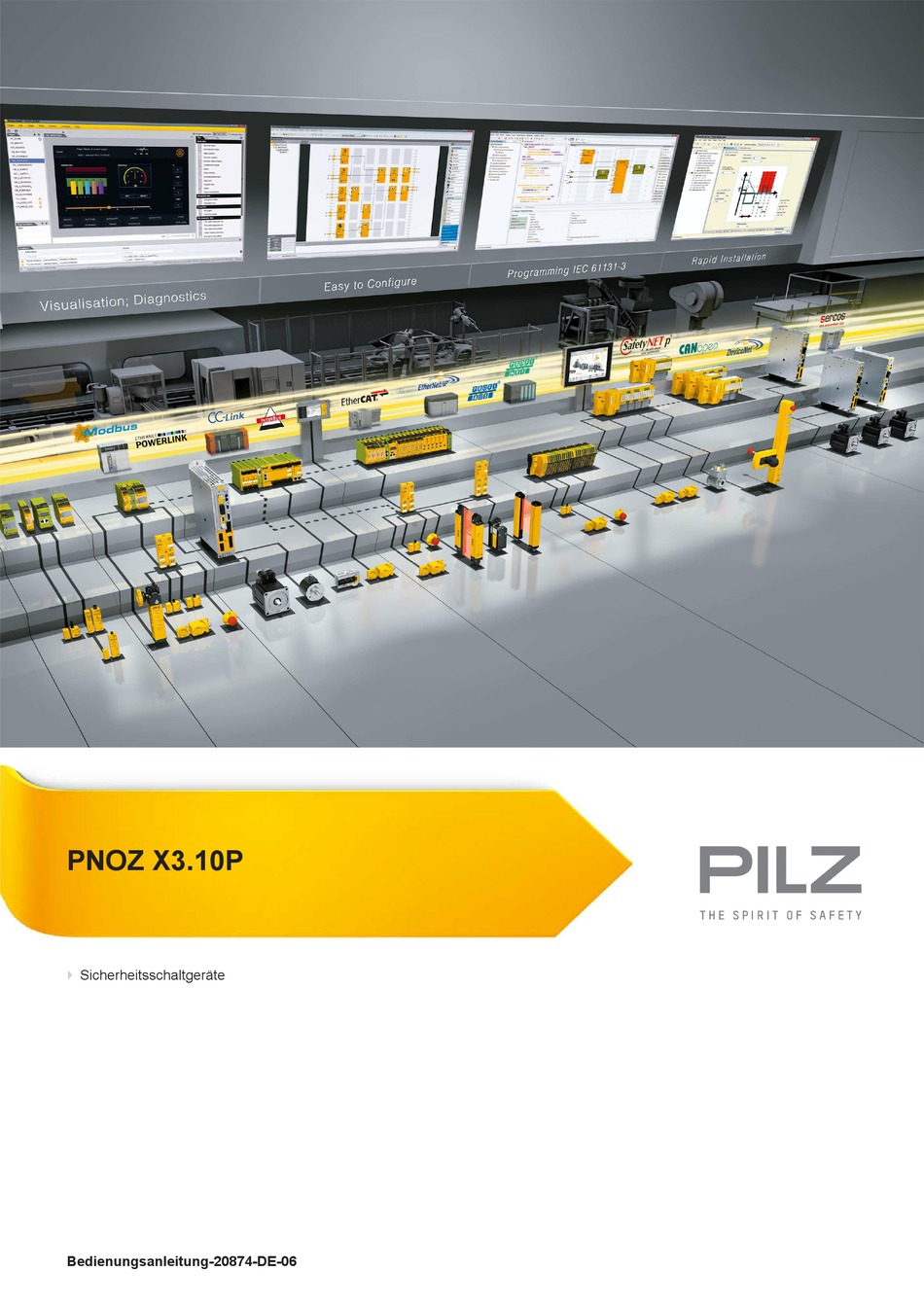

- Seite 1 PNOZ X3.10P Sicherheitsschaltgeräte Bedienungsanleitung-20874-DE-06...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
- Seite 3 Inhalt Einführung Gültigkeit der Dokumentation Nutzung der Dokumentation Zeichenerklärung Sicherheit Bestimmungsgemäße Verwendung Sicherheitsvorschriften Sicherheitsbetrachtung Qualifikation des Personals Gewährleistung und Haftung Entsorgung Zu Ihrer Sicherheit Gerätemerkmale Sicherheitseigenschaften Blockschaltbild/Klemmenbelegung Funktionsbeschreibung Betriebsarten Zeitdiagramm Montage Verdrahtung Betriebsbereitschaft herstellen Betrieb Statusanzeigen Fehler – Störungen Abmessungen in mm Technische Daten Sicherheitstechnische Kennzahlen Ergänzende Daten...
- Seite 4 Inhalt Steckbare Klemmen abziehen Bestelldaten EG-Konformitätserklärung Bedienungsanleitung PNOZ X3.10P 20874-DE-06...
- Seite 5 PNOZ X3.10P Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ X3.10P. Sie gilt, bis eine neue Doku- mentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. Nutzung der Dokumentation Dieses Dokument dient der Instruktion.
- Seite 6 PNOZ X3.10P INFO liefert Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Das Sicherheitsschaltgerät PNOZ X3.10P dient dem sicherheitsgerichteten Unterbrechen eines Sicherheitsstromkreises. Das Sicherheitsschaltgerät erfüllt Forderungen der EN 60947-5-1, EN 60204-1 und VDE 0113‑1 und darf eingesetzt werden in Anwendungen mit Not-Halt-Tastern Schutztüren Lichtgittern und Sicherheitsschaltern mit Querschlusserkennung Als nicht bestimmungsgemäß...
- Seite 7 PNOZ X3.10P Qualifikation des Personals Aufstellung, Montage, Programmierung, Inbetriebsetzung, Betrieb, Außerbetriebsetzung und Wartung der Produkte dürfen nur von befähigten Personen vorgenommen werden. Eine befähigte Person ist eine qualifizierte und sachkundige Person, die durch ihre Berufs- ausbildung, ihre Berufserfahrung und ihre zeitnahe berufliche Tätigkeit über die erforderli- chen Fachkenntnisse verfügt.
- Seite 8 PNOZ X3.10P Gerätemerkmale Relaisausgänge zwangsgeführt: – 3 Sicherheitskontakte (S) unverzögert – 1 Hilfskontakt (Ö) unverzögert 1 Halbleiterausgang Anschlussmöglichkeiten für: – Not-Halt-Taster – Schutztürgrenztaster – Starttaster – Lichtgitter und Sicherheitsschalter LED-Anzeige für: – Versorgungsspannung – Schaltzustand der Sicherheitskontakte Halbleiterausgang meldet: – Schaltzustand der Sicherheitskontakte steckbare Anschlussklemmen (wahlweise Federkraftklemme oder Schraubklemme) Gerätevarianten siehe Bestelldaten...
- Seite 9 PNOZ X3.10P Funktionsbeschreibung Das Sicherheitsschaltgerät PNOZ X3.10P dient dem sicherheitsgerichteten Unterbrechen eines Sicherheitsstromkreises. Nach Anlegen der Versorgungsspannung leuchtet die LED "POWER". Das Gerät ist betriebsbereit, wenn der Startkreis S13-S14 geschlossen ist. Eingangskreis ist geschlossen (z. B. Not-Halt-Taster nicht betätigt): – Die Sicherheitskontakte 13-14, 23-24 und 33-34 sind geschlossen, der Hilfskontakt 41-42 ist geöffnet.
- Seite 10 PNOZ X3.10P Zeitdiagramm POWER Start Input Output safe Output aux. Output semi OUT Legende Power: Versorgungsspannung Start: Startkreis Input: Eingangskreis Output safe: Sicherheitskontakte Output aux: Hilfskontakt Out semi OUT: Halbleiterausgang Schaltzustand [1]: automatischer Start [2]: manueller Start [3]: überwachter Start a: Eingangskreis schließt vor Startkreis b: Startkreis schließt vor Eingangskreis : Einschaltverzögerung...
- Seite 11 Beachten Sie die Verdrahtungs- und EMV-Anforderungen der EN 60204-1. Wichtig für Querschlusserkennung: Da diese Funktion nicht einfehlersicher ist, wird sie von Pilz während der Endkontrolle ge- prüft. Wenn Gefahr besteht, dass die Leitungslängen überschritten werden, empfehlen wir folgende Prüfung nach der Installation des Geräts: 1.
- Seite 12 PNOZ X3.10P Betriebsbereitschaft herstellen Versorgungsspannung Eingangskreis Einkanalig Zweikanalig Not-Halt ohne Querschlusserkennung Not-Halt mit Querschlusserkennung Schutztür ohne Querschlusserkennung Schutztür mit Querschlusserkennung Lichtgitter oder Sicherheitsschal- ter, Querschlusserkennung durch WICHTIG Bei einkanaliger Beschaltung kann der Sicherheitslevel ihrer Maschine/An- lage niedriger sein als der Sicherheitslevel des Geräts (siehe Sicherheits- technische Kennzahlen [ 21]).
- Seite 13 PNOZ X3.10P WICHTIG Betrieb mit einem Lichtgitter oder Sicherheitsschalter Die Versorgungsspannung des PNOZ X3.10P und die Versorgungsspan- nung des Lichtgitters oder Sicherheitsschalters dürfen nicht getrennt von- einander abschaltbar sein. Not-Halt-Beschaltung, Schutztür (zweikanalig) mit An- Startkreis Schutztür ohne Anlauftest lauftest Automatischer Start Manueller Start Überwachter Start WICHTIG...
- Seite 14 PNOZ X3.10P Halbleiterausgang Legende S1/S2: Not-Halt- bzw. Schutztürschalter S3: Starttaster : betätigtes Element : Tür offen : Tür geschlossen INFO Beim automatischen Start und beim manuellen Start dürfen S33 und S34 nicht gebrückt sein, beim überwachten Start dürfen S13 und S14 nicht ge- brückt sein.
- Seite 15 PNOZ X3.10P Statusanzeigen LEDs zeigen den Status und Fehler während des Betriebs an: LED leuchtet POWER Versorgungsspannung liegt an. CH.1 Sicherheitskontakte von Kanal 1 sind geschlossen. CH.2 Sicherheitskontakte von Kanal 2 sind geschlossen. Fehler – Störungen Erdschluss: Die Versorgungsspannung bricht zusammen und die Sicherheitskontakte werden geöffnet.
- Seite 16 PNOZ X3.10P Technische Daten Allgemein 777314 787314 CCC, CE, EAC (Eurasian), TÜV, CCC, CE, EAC (Eurasian), TÜV, Zulassungen cULus Listed cULus Listed Elektrische Daten 777314 787314 Versorgungsspannung Spannung 24 V 24 V AC/DC AC/DC Spannungstoleranz -15 %/+10 % -15 %/+10 % Leistung des externen Netzteils (AC) 5 VA...
- Seite 17 PNOZ X3.10P Halbleiterausgänge 777314 787314 Strom 20 mA 20 mA Externe Versorgungsspannung 24 V 24 V Spannungstoleranz -20 %/+20 % -20 %/+20 % Relaisausgänge 777314 787314 Anzahl der Ausgangskontakte Sicherheitskontakte (S) unver- zögert Hilfskontakte (Ö) Max. Kurzschlussstrom IK 1 kA 1 kA Gebrauchskategorie nach Norm...
- Seite 18 PNOZ X3.10P Relaisausgänge 777314 787314 Gebrauchskategorie nach UL Spannung 240 V AC G. P. 240 V AC G. P. bei Strom Spannung 24 V DC Resistive 24 V DC Resistive bei Strom Pilot Duty B300, R300 B300, R300 Kontaktabsicherung extern, Sicher- heitskontakte nach Norm EN 60947-5-1...
- Seite 19 PNOZ X3.10P Zeiten 777314 787314 Einschaltverzögerung bei automatischem Start typ. 250 ms 250 ms bei automatischem Start max. 500 ms 500 ms bei automatischem Start nach Netz-Ein typ. 280 ms 280 ms bei automatischem Start nach Netz-Ein max. 550 ms 550 ms bei manuellem Start typ.
- Seite 20 PNOZ X3.10P Umweltdaten 777314 787314 Bemessungsstoßspannungsfestig- keit 4 kV 4 kV Schutzart Gehäuse IP40 IP40 Klemmenbereich IP20 IP20 Einbauraum (z. B. Schalt- schrank) IP54 IP54 Mechanische Daten 777314 787314 Einbaulage beliebig beliebig Lebensdauer mechanisch 10.000.000 Zyklen 10.000.000 Zyklen Material Unterseite PPO UL 94 V0 PPO UL 94 V0 Front...
- Seite 21 PNOZ X3.10P Sicherheitstechnische Kennzahlen WICHTIG Beachten Sie unbedingt die sicherheitstechnischen Kennzahlen, um den er- forderlichen Sicherheitslevel für ihre Maschine/Anlage zu erreichen. Betriebsart EN ISO EN ISO EN 62061 EN 62061 IEC 61511 IEC 61511 EN ISO 13849-1: 13849-1: 13849-1: SIL CL [1/h] 2015 2015...
- Seite 22 PNOZ X3.10P Ergänzende Daten ACHTUNG! Beachten Sie unbedingt die Lebensdauerkurven der Relais. Die sicherheits- technischen Kennzahlen der Relaisausgänge gelten nur, solange die Werte der Lebensdauerkurven eingehalten werden. Der PFH-Wert ist abhängig von der Schaltfrequenz und der Belastung des Relaisausgangs. Solange die Lebensdauerkurven nicht erreicht werden, kann der angegebene PFH-Wert unabhängig von der Schaltfrequenz und der Belastung verwendet werden, da der PFH- Wert den B10d-Wert der Relais sowie die Ausfallraten der anderen Bauteile bereits berück- sichtigt.
- Seite 23 Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/support/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PNOZ X3.10P...
- Seite 24 Rückseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95600621 +31 347 320477 +55 11 97569-2804 Österreich Kanada Europa +43 1 7986263-0 +1 888-315-PILZ (315-7459) Belgien, Luxemburg Schweiz Mexiko +32 9 3217575...
