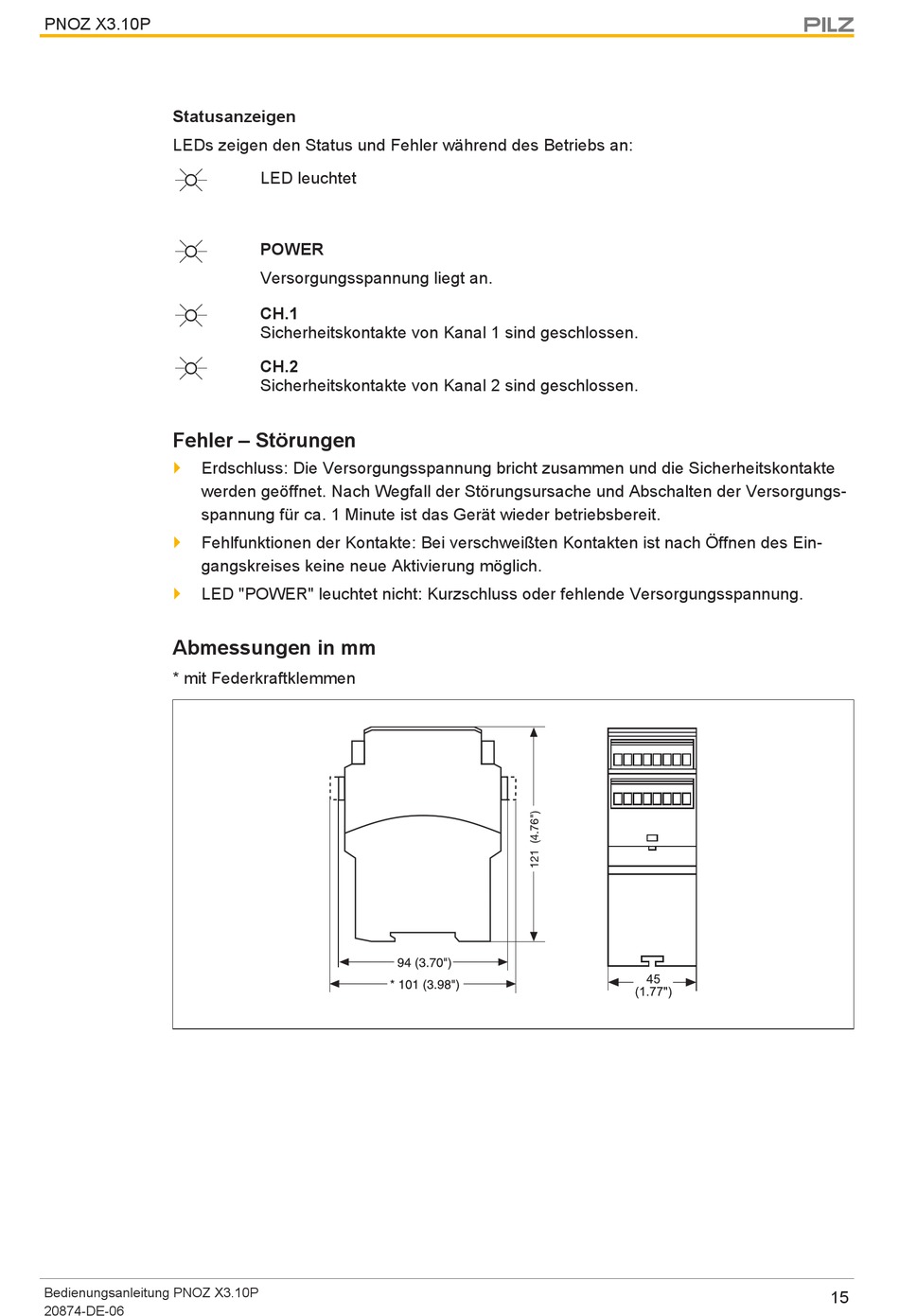

Pilz PNOZ X3.10P C Bedienungsanleitung Seite 15

Sicherheitsschaltgeräte

Werbung

PNOZ X3.10P
Statusanzeigen
LEDs zeigen den Status und Fehler während des Betriebs an:
Fehler – Störungen
}
Erdschluss: Die Versorgungsspannung bricht zusammen und die Sicherheitskontakte
werden geöffnet. Nach Wegfall der Störungsursache und Abschalten der Versorgungs-
spannung für ca. 1 Minute ist das Gerät wieder betriebsbereit.
}
Fehlfunktionen der Kontakte: Bei verschweißten Kontakten ist nach Öffnen des Ein-
gangskreises keine neue Aktivierung möglich.
}
LED "POWER" leuchtet nicht: Kurzschluss oder fehlende Versorgungsspannung.
Abmessungen in mm
* mit Federkraftklemmen
Bedienungsanleitung PNOZ X3.10P
20874-DE-06
LED leuchtet
POWER
Versorgungsspannung liegt an.
CH.1
Sicherheitskontakte von Kanal 1 sind geschlossen.
CH.2
Sicherheitskontakte von Kanal 2 sind geschlossen.
15
