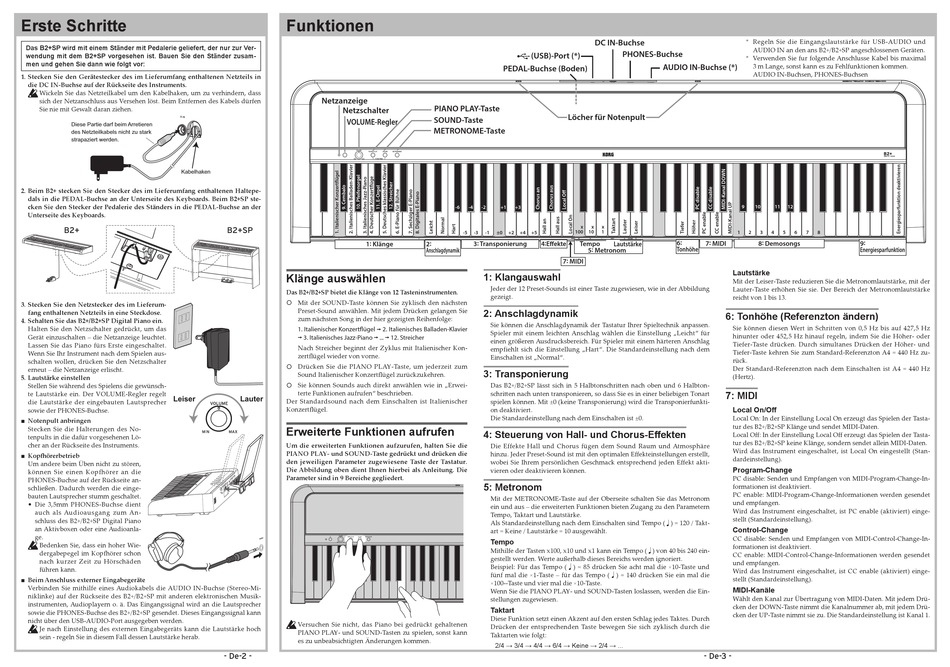

Korg B2+ Bedienungsanleitung Seite 2
Erste Schritte
Das B2+SP wird mit einem Ständer mit Pedalerie geliefert, der nur zur Ver-
wendung mit dem B2+SP vorgesehen ist. Bauen Sie den Ständer zusam-
men und gehen Sie dann wie folgt vor:
1. Stecken Sie den Gerätestecker des im Lieferumfang enthaltenen Netzteils in
die DC IN-Buchse auf der Rückseite des Instruments.
Wickeln Sie das Netzteilkabel um den Kabelhaken, um zu verhindern, dass
sich der Netzanschluss aus Versehen löst. Beim Entfernen des Kabels dürfen
Sie nie mit Gewalt daran ziehen.
Diese Partie darf beim Arretieren
des Netzteilkabels nicht zu stark
strapaziert werden.
Kabelhaken
2. Beim B2+ stecken Sie den Stecker des im Lieferumfang enthaltenen Haltepe-
dals in die PEDAL-Buchse an der Unterseite des Keyboards. Beim B2+SP ste-
cken Sie den Stecker der Pedalerie des Ständers in die PEDAL-Buchse an der
Unterseite des Keyboards.
B2+
3. Stecken Sie den Netzstecker des im Lieferum-
fang enthaltenen Netzteils in eine Steckdose.
4. Schalten Sie das B2+/B2+SP Digital Piano ein.
Halten Sie den Netzschalter gedrückt, um das
Gerät einzuschalten – die Netzanzeige leuchtet.
Lassen Sie das Piano fürs Erste eingeschaltet.
Wenn Sie Ihr Instrument nach dem Spielen aus-
schalten wollen, drücken Sie den Netzschalter
erneut – die Netzanzeige erlischt.
5. Lautstärke einstellen
Stellen Sie während des Spielens die gewünsch-
te Lautstärke ein. Der VOLUME-Regler regelt
Leiser
die Lautstärke der eingebauten Lautsprecher
sowie der PHONES-Buchse.
■ Notenpult anbringen
Stecken Sie die Halterungen des No-
tenpults in die dafür vorgesehenen Lö-
cher an der Rückseite des Instruments.
■ Kopfhörerbetrieb
Um andere beim Üben nicht zu stören,
können Sie einen Kopfhörer an die
PHONES-Buchse auf der Rückseite an-
schließen. Dadurch werden die einge-
bauten Lautsprecher stumm geschaltet.
• Die 3,5mm PHONES-Buchse dient
auch als Audioausgang zum An-
schluss des B2+/B2+SP Digital Piano
an Aktivboxen oder eine Audioanla-
ge.
Bedenken Sie, dass ein hoher Wie-
dergabepegel im Kopfhörer schon
nach kurzer Zeit zu Hörschäden
führen kann.
■ Beim Anschluss externer Eingabegeräte
Verbinden Sie mithilfe eines Audiokabels die AUDIO IN-Buchse (Stereo-Mi-
niklinke) auf der Rückseite des B2+/B2+SP mit anderen elektronischen Musik-
instrumenten, Audioplayern o. ä. Das Eingangssignal wird an die Lautsprecher
sowie die PHONES-Buchse des B2+/B2+SP gesendet. Dieses Eingangssignal kann
nicht über den USB-AUDIO-Port ausgegeben werden.
Je nach Einstellung des externen Eingabegeräts kann die Lautstärke hoch
sein - regeln Sie in diesem Fall dessen Lautstärke herab.
Funktionen
Netzanzeige
Netzschalter
VOLUME-Regler
B2+SP
1 : Klänge
Klänge auswählen
Das B2+/B2+SP bietet die Klänge von 12 Tasteninstrumenten.
Mit der SOUND-Taste können Sie zyklisch den nächsten
Preset-Sound anwählen. Mit jedem Drücken gelangen Sie
zum nächsten Song in der hier gezeigten Reihenfolge:
1. Italienischer Konzertflügel ¬ 2. Italienisches Balladen-Klavier
¬ 3. Italienisches Jazz-Piano ¬ ... ¬ 12. Streicher
Nach Streicher beginnt der Zyklus mit Italienischer Kon-
zertflügel wieder von vorne.
Drücken Sie die PIANO PLAY-Taste, um jederzeit zum
Sound Italienischer Konzertflügel zurückzukehren.
Sie können Sounds auch direkt anwählen wie in „Erwei-
terte Funktionen aufrufen" beschrieben.
Lauter
Der Standardsound nach dem Einschalten ist Italienischer
Konzertflügel.
Erweiterte Funktionen aufrufen
Um die erweiterten Funktionen aufzurufen, halten Sie die
PIANO PLAY- und SOUND-Taste gedrückt und drücken die
den jeweiligen Parameter zugewiesene Taste der Tastatur.
Die Abbildung oben dient Ihnen hierbei als Anleitung. Die
Parameter sind in 9 Bereiche gegliedert.
Versuchen Sie nicht, das Piano bei gedrückt gehaltenen
PIANO PLAY- und SOUND-Tasten zu spielen, sonst kann
es zu unbeabsichtigten Änderungen kommen.
- De-2 -
DC IN-Buchse
(USB)-Port (*)
PEDAL-Buchse (Boden)
PIANO PLAY-Taste
Löcher für Notenpult
SOUND-Taste
METRONOME-Taste
-6
-4
-2
+1
+3
x
x
x
100
10
1
-5
-3
-1
±0
+2
+4
+5
2 :
3 : Transponierung
4 : E ekte
Tempo
5 : Metronom
Anschlagdynamik
7 : MIDI
1: Klangauswahl
Jeder der 12 Preset-Sounds ist einer Taste zugewiesen, wie in der Abbildung
gezeigt.
2: Anschlagdynamik
Sie können die Anschlagdynamik der Tastatur Ihrer Spieltechnik anpassen.
Spieler mit einem leichten Anschlag wählen die Einstellung „Leicht" für
einen größeren Ausdrucksbereich. Für Spieler mit einem härteren Anschlag
empfiehlt sich die Einstellung „Hart". Die Standardeinstellung nach dem
Einschalten ist „Normal".
3: Transponierung
Das B2+/B2+SP lässt sich in 5 Halbtonschritten nach oben und 6 Halbton-
schritten nach unten transponieren, so dass Sie es in einer beliebigen Tonart
spielen können. Mit ±0 (keine Transponierung) wird die Transponierfunkti-
on deaktiviert.
Die Standardeinstellung nach dem Einschalten ist ±0.
4: Steuerung von Hall- und Chorus-Effekten
Die Effekte Hall und Chorus fügen dem Sound Raum und Atmosphäre
hinzu. Jeder Preset-Sound ist mit den optimalen Effekteinstellungen erstellt,
wobei Sie Ihrem persönlichen Geschmack entsprechend jeden Effekt akti-
vieren oder deaktivieren können.
5: Metronom
Mit der METRONOME-Taste auf der Oberseite schalten Sie das Metronom
ein und aus – die erweiterten Funktionen bieten Zugang zu den Parametern
Tempo, Taktart und Lautstärke.
Als Standardeinstellung nach dem Einschalten sind Tempo ( �� ) = 120 / Takt-
art = Keine / Lautstärke = 10 ausgewählt.
Tempo
Mithilfe der Tasten x100, x10 und x1 kann ein Tempo ( �� ) von 40 bis 240 ein-
gestellt werden. Werte außerhalb dieses Bereichs werden ignoriert.
Beispiel: Für das Tempo ( �� ) = 85 drücken Sie acht mal die ×10-Taste und
fünf mal die ×1-Taste – für das Tempo ( �� ) = 140 drücken Sie ein mal die
×100--Taste und vier mal die ×10-Taste.
Wenn Sie die PIANO PLAY- und SOUND-Tasten loslassen, werden die Ein-
stellungen zugewiesen.
Taktart
Diese Funktion setzt einen Akzent auf den ersten Schlag jedes Taktes. Durch
Drücken der entsprechenden Taste bewegen Sie sich zyklisch durch die
Taktarten wie folgt:
2/4 → 3/4 → 4/4 → 6/4 → Keine → 2/4 → ...
* Regeln Sie die Eingangslautstärke für USB-AUDIO und
AUDIO IN an den ans B2+/B2+SP angeschlossenen Geräten.
PHONES-Buchse
* Verwenden Sie fur folgende Anschlusse Kabel bis maximal
AUDIO IN-Buchse (*)
3 m Lange, sonst kann es zu Fehlfunktionen kommen.
AUDIO IN-Buchsen, PHONES-Buchsen
9
10
11
12
1
2
3
4
5
6 :
7 : MIDI
8 : Demosongs
Lautstärke
Tonhöhe
Lautstärke
Mit der Leiser-Taste reduzieren Sie die Metronomlautstärke, mit der
Lauter-Taste erhöhen Sie sie. Der Bereich der Metronomlautstärke
reicht von 1 bis 13.
6: Tonhöhe (Referenzton ändern)
Sie können diesen Wert in Schritten von 0,5 Hz bis auf 427,5 Hz
hinunter oder 452,5 Hz hinauf regeln, indem Sie die Höher- oder
Tiefer-Taste drücken. Durch simultanes Drücken der Höher- und
Tiefer-Taste kehren Sie zum Standard-Referenzton A4 = 440 Hz zu-
rück.
Der Standard-Referenzton nach dem Einschalten ist A4 = 440 Hz
(Hertz).
7: MIDI
Local On/Off
Local On: In der Einstellung Local On erzeugt das Spielen der Tasta-
tur des B2+/B2+SP Klänge und sendet MIDI-Daten.
Local Off: In der Einstellung Local Off erzeugt das Spielen der Tasta-
tur des B2+/B2+SP keine Klänge, sondern sendet allein MIDI-Daten.
Wird das Instrument eingeschaltet, ist Local On eingestellt (Stan-
dardeinstellung).
Program-Change
PC disable: Senden und Empfangen von MIDI-Program-Change-In-
formationen ist deaktiviert.
PC enable: MIDI-Program-Change-Informationen werden gesendet
und empfangen.
Wird das Instrument eingeschaltet, ist PC enable (aktiviert) einge-
stellt (Standardeinstellung).
Control-Change
CC disable: Senden und Empfangen von MIDI-Control-Change-In-
formationen ist deaktiviert.
CC enable: MIDI-Control-Change-Informationen werden gesendet
und empfangen.
Wird das Instrument eingeschaltet, ist CC enable (aktiviert) einge-
stellt (Standardeinstellung).
MIDI-Kanäle
Wählt den Kanal zur Übertragung von MIDI-Daten. Mit jedem Drü-
cken der DOWN-Taste nimmt die Kanalnummer ab, mit jedem Drü-
cken der UP-Taste nimmt sie zu. Die Standardeinstellung ist Kanal 1.
- De-3 -
6
7
8
9 :
Energiesparfunktion
