Entfernen Des Optionalen Hdmi-Moduls - Dell Pro Max Tower T2 Benutzerhandbuch

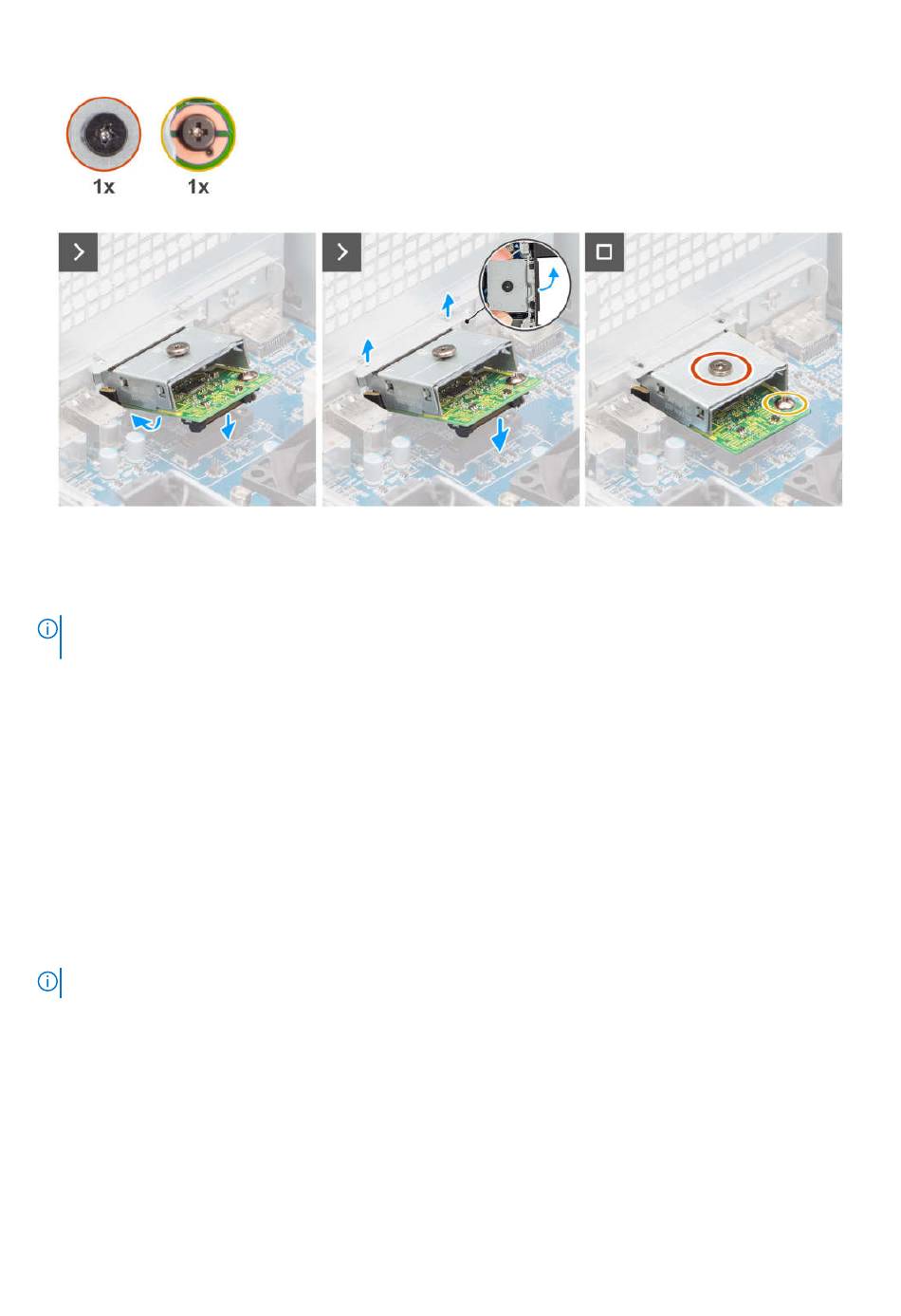

Abbildung 69. Installieren des optionalen DisplayPort-Moduls
Schritte
1. Drücken Sie mit einem Schraubendreher gegen die Abdeckung des optionalen Anschlusses, bis sie sich löst.
ANMERKUNG: Dieser Schritt gilt nur, wenn Sie das optionale Anschlussmodul in einem Computer installieren, auf dem es zuvor
nicht installiert war.
2. Platzieren Sie das optionale DisplayPort-Modul schräg und richten Sie die Laschen am Modul an den Steckplätzen am Gehäuse aus.
3. Richten Sie das optionale DisplayPort-Modul am Steckplatz am Gehäuse aus und schließen Sie das Modul an den Anschluss auf der
Hauptplatine an (OPTION).
4. Bringen Sie die Schraube (M2x4) wieder an, mit der die Halterung des optionalen DisplayPort-Moduls an der Hauptplatine befestigt ist.
5. Richten Sie die Schraubenbohrungen auf der Abdeckung des optionalen DisplayPort-Moduls an den Schraubenbohrungen am
optionalen DisplayPort-Modul aus.
6. Bringen Sie die Schraube (M2x4) wieder an, mit der die optionale Abdeckung des DisplayPort-Anschlusses am optionalen DisplayPort-
Modul befestigt ist.
Nächste Schritte
1. Bauen Sie den 125-W-Kühlkörper
2. Installieren Sie den Lüfter.
3. Installieren Sie das Kühlgehäuse.
ANMERKUNG: Nur für Computer mit 1500-W-Netzteil.
4. Bringen Sie die Seitenabdeckung
5. Befolgen Sie die Anweisungen im Abschnitt

Entfernen des optionalen HDMI-Moduls

Voraussetzungen
1. Befolgen Sie die Anweisungen im Abschnitt
2. Entfernen Sie die Seitenabdeckung.
3. Entfernen Sie das Kühlgehäuse.
ein. Sofern vorhanden.
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
Computers.
Computers.
97
