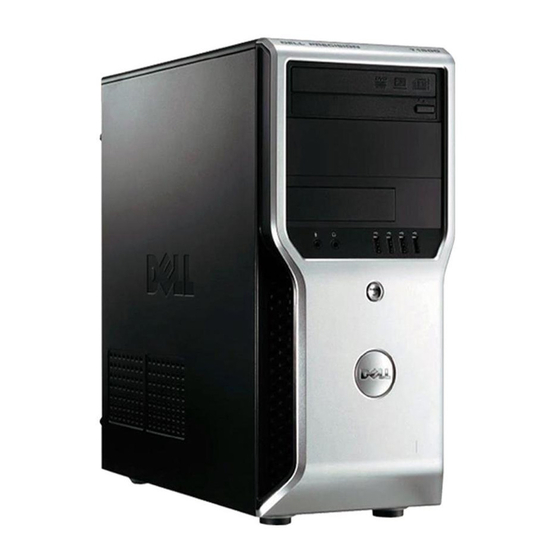

Service-Handbuch Dell Precision™ T1500
Arbeiten am Computer
Entfernen und Einbauen von Komponenten
Layout der Systemplatine
Technische Daten
Diagnose
System-Setup
Kennwörter
Anmerkungen, Vorsichtshinweise und Warnungen
ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie das System besser einsetzen können.
VORSICHTSHINWEIS:
Ein VORSICHTSHINWEIS macht aufmerksam auf mögliche Beschädigung der Hardware oder Verlust von Daten bei
Nichtbefolgung von Anweisungen.
WARNUNG:
Eine WARNUNG weist auf Gefahrenquellen hin, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge
haben können.
Wenn Sie einen Dell™-Computer der n-Reihe besitzen, sind sämtliche Verweise in diesem Dokument auf Microsoft® Windows®-Betriebssysteme nicht
zutreffend.
Informationen in diesem Dokument können sich ohne vorherige Ankündigung ändern.
© 2009 Dell Inc. Alle Rechte vorbehalten.
Die Vervielfältigung oder Wiedergabe dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. sind strengstens untersagt.
In diesem Text enthaltene Marken: Dell, das DELL-Logo und Dell Precision sind Marken von Dell Inc.; ATI FirePro ist eine Marke von Advanced Micro Devices, Inc; Intel u n d Core sind
Marken bzw. eingetragene Marken von Intel Corporation; Blu-ray Disc ist eine eingetragene Marke der Blu-ray Disc Association; Microsoft, Windows, Windows Vista, d i e Windows
Vista-Startschaltfläche sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern.
Alle anderen in diesem Dokument genannten Marken und Handelsbezeichnungen sind Eigentum der entsprechenden Hersteller und Firmen. Dell Inc. erhebt keinen Anspruch auf
Marken und Handelsbezeichnungen mit Ausnahme der eigenen.
Dezember 2009 Rev. A00
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dell Precision T1500
Inhaltszusammenfassung für Dell Precision T1500
- Seite 1 Die Vervielfältigung oder Wiedergabe dieser Materialien in jeglicher Weise ohne vorherige schriftliche Genehmigung von Dell Inc. sind strengstens untersagt. In diesem Text enthaltene Marken: Dell, das DELL-Logo und Dell Precision sind Marken von Dell Inc.; ATI FirePro ist eine Marke von Advanced Micro Devices, Inc; Intel u n d Core sind Marken bzw. eingetragene Marken von Intel Corporation; Blu-ray Disc ist eine eingetragene Marke der Blu-ray Disc Association; Microsoft, Windows, Windows Vista, d i e Windows Vista-Startschaltfläche sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern.
-
Seite 2: Aufrufen Des System-Setups
Vor der Verwendung des System-Setups sollten Sie sich die Einstellungen des System-Setup-Bildschirms notieren, um gegebenenfalls später darauf zurückgreifen zu können. VORSICHT: Die Einstellungen in diesem Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß funktioniert. Aufrufen des System-Setups 1. Schalten Sie den Computer ein oder führen Sie einen Neustart durch. 2. Wenn das DELL™-Logo angezeigt wird, warten Sie auf die Aufforderung zum Drücken der Taste <F2>. 3. Sobald diese Aufforderung angezeigt wird, drücken Sie umgehend <F2>. ANMERKUNG: Die F2-Eingabeaufforderung zeigt an, dass die Tastatur initialisiert wurde. Diese Eingabeaufforderung ist unter Umständen nur kurz zu sehen. Beobachten Sie daher aufmerksam den Bildschirm und drücken Sie dann <F2>. Wenn Sie <F2> vor der Aufforderung drücken, hat dieser Tastendruck keine Auswirkung. ® ® 4. Falls Sie zu lange gewartet haben und das Betriebssystemlogo angezeigt wird, warten Sie, bis der Microsoft Windows -Desktop angezeigt wird. - Seite 3 Dient zum Einstellen der Systemzeit. System Time (Systemuhrzeit) Dient zum Einstellen des Systemdatums. System Date (Systemdatum) Zeigt den Status für die automatische Erkennung der SATA-0–SATA-3 SATA-Geräte an. Legt die Betriebsart des integrierten SATA-Controllers SATA Mode fest. (Default: AHCI) (SATA-Modus [Standardeinstellung: AHCI]) AHCI RAID Legt die Fehler während des Selbsttests beim Halt On Systemstart (Power-On-Self-Test = POST) fest, bei denen (Default: All, But Keyboard) (Anhalten bei Fehler [Standardeinstellung: alle außer ...
- Seite 4 (USB-Controller [Standardeinstellung: aktiviert]) Aktiviert oder deaktiviert die Unterstützung für USB-Massenspeichergeräte. USB Storage Function (Default: Enabled) (USB- Speicherfunktion [Standardeinstellung: aktiviert]) Aktiviert bzw. deaktiviert den integrierten Audio-Controller. Onboard Audio- Controller (Default: Enabled) (Integrierter Audio-Controller [Standardeinstellung: aktiviert]) Aktiviert oder deaktiviert den internen Netzwerkcontroller. Onboard LAN Controller (Default: Enabled) (Integrierter LAN- Controller [Standardeinstellung:...
-
Seite 5: Boot Menu (Startmenü)
[Standardeinstellung: deaktiviert]) Boot Menu (Startmenü) Mit dem Startmenü können Sie einmalig eine Startreihenfolge festlegen, ohne das System-Setup aufzurufen. Sie können dieses Verfahren auch nutzen, um die Diagnose auf dem Computer auszuführen. So rufen Sie das System-Setup über das Startmenü auf: 1. Schalten Sie den Computer ein oder führen Sie einen Neustart durch. 2. Wenn das Dell™-Logo angezeigt wird, drücken Sie sofort <F12>. 3. Markieren Sie die Option für das System-Setup und drücken Sie die Eingabetaste. ANMERKUNG: Änderungen im Startmenü haben keine Auswirkungen auf die im System-Setup-Programm gespeicherte Startreihenfolge. Zurück zum Inhaltsverzeichnis ... -
Seite 6: Dell Diagnostics
2. Drücken Sie sofort die Taste <F12>, sobald das DELL-Logo angezeigt wird. ANMERKUNG: Wenn eine Meldung angezeigt wird, dass keine Diagnoseprogrammpartition gefunden wurde, starten Sie das Programm Dell Diagnostics vom Drivers and Utilities- Datenträger. Falls Sie zu lange gewartet haben und das Betriebssystem-Logo eingeblendet wird, warten Sie, bis der Microsoft® Windows®-Desktop angezeigt wird. -
Seite 7: Betriebsanzeigecodes
Module fehlerfrei neu installiert haben. Es werden keine 2. Installieren Sie nach Möglichkeit funktionsfähige Speichermodule eines einheitlichen Typs in Ihrem Speichermodule erkannt. Computer. 3. Wenn das Problem weiterhin besteht, wenden Sie sich an Dell. Möglicher Wenden Sie sich an Dell. Systemplatinenfehler 1. Vergewissern Sie sich, dass keine besonderen Anforderungen hinsichtlich der Anordnung der... - Seite 8 Speichermodule/Speichersteckplätze bestehen. 2. Überprüfen Sie, ob die von Ihnen installierten Speichermodule mit dem Computer kompatibel sind. RAM-Lese-/Schreibfehler 3. Wenn das Problem weiterhin besteht, wenden Sie sich an Dell. 1. Ersetzen Sie den Akku. Fehler der Echtzeituhr. 2. Wenn das Problem weiterhin besteht, wenden Sie sich an Dell. Möglicher Akku- oder Systemplatinenfehler Fehler beim Testen des Video- Wenden Sie sich an Dell.
-
Seite 9: Entfernen Und Einbauen Von Komponenten
Zurück zum Inhaltsverzeichnis Entfernen und Einbauen von Komponenten Service-Handbuch Dell Precision™ T1500 Abdeckung Frontblende Betriebsschalter-Baugruppe Vordere E/A-Leiste Erweiterungskarten Speicher Festplattenlaufwerk Optisches Laufwerk Gehäuselüfter Kühlkörper- und Lüfterbaugruppe Prozessor Netzteil Knopfzellenbatterie Systemplatine Zurück zum Inhaltsverzeichnis... -
Seite 10: Löschen Verlorener Kennwörter
Zurück zum Inhaltsverzeichnis Kennwörter Service-Handbuch Dell Precision™ T1500 WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Ihr Computer verfügt im System-Setup über zwei Kennwortfunktionen, die Ihnen beim Schutz Ihres Computers helfen: Supervisor-Kennwort Benutzerkennwort Supervisor-Kennwort Das Supervisor-Kennwort ist ein Kennwort auf Systemebene, das den Zugang zum System-Setup schützt. ANMERKUNG: Wenn Sie ein Supervisor-Kennwort vergeben haben und sich nicht mehr daran erinnern können, lässt sich das Kennwort nur durch die Verwendung des Jumpers PSWD auf der Systemplatine deaktivieren. Weitere Informationen siehe Löschen verlorener Kennwörter. -
Seite 11: Löschen Von Cmos-Einstellungen
Löschen von CMOS-Einstellungen 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Inneren des Computers. 2. Entfernen Sie die Abdeckung. 3. Suchen Sie den 3-poligen CMOS-Jumper (CLEAR CMOS) auf der Systemplatine. 4. Entfernen Sie den Jumper-Stecker von den Stiften 2 und 3 des CMOS-Jumpers (CLEAR CMOS). 5. -
Seite 12: Technische Daten
Zurück zum Inhaltsverzeichnis Technische Daten Service-Handbuch Dell Precision™ T1500 Prozessor Speicher Video Audio Netzwerk Systeminformationen Erweiterungsbus Karten Laufwerke Externe Anschlüsse Systemplatinenanschlüsse Bedienelemente und Anzeigen Stromversorgung Abmessungen und Gewicht Umgebungsbedingungen Anmerkung: Die Angebote können je nach Region abweichen. Um weitere Informationen zur Konfiguration des Computers zu erhalten, klicken Sie auf Start® Hilfe und Support und wählen Sie die Option zur Anzeige von Informationen über den Computer aus. Prozessor ® Intel Core™ i7, Intel Core i5 Level 3 (L3) Cache 8 MB Speicher... - Seite 13 SATA: 1,5 GBit/s und 3,0 GBit/s USB: 480 MBit/s Karten zwei Karten voller Bauhöhe PCI Express x1 eine Karte voller Bauhöhe PCI Express x16 eine Karte voller Bauhöhe Laufwerke Extern zugänglich: 5,25-Zoll-Laufwerkschächte zwei Laufwerkschächte für SATA DVD-ROM-/DVD+/– RW-/CDRW-/ Blu-Ray Disc™-Laufwerk 3,5-Zoll-Laufwerkschacht 19-in-1-Kartenleser Intern zugänglich: 3,5-Zoll-Laufwerkschächte zwei Festplattenschächte Externe Anschlüsse Audio: Rückseite drei Anschlüsse für Eingang (Line in), Ausgang (Line out) und Mikrofon Vorderseite zwei Anschlüsse für Mikrofon und Kopfhörer Netzwerkadapter...
- Seite 14 mit Strom versorgt. Blau – Das System funktioniert vollständig und ist eingeschaltet. Eine blau blinkende Anzeige bedeutet, dass sich der Computer im Ruhezustand befindet. Gelb – Eine stetig gelbe Anzeige zeigt beim missglückten Versuch, den Computer zu starten, ein Problem mit der Systemplatine oder der Stromversorgung an. Eine gelb blinkende Anzeige deutet auf ein Problem mit einem der Geräte im Computer hin. Laufwerkzugriffsanzeige Zeigt eine SATA-Festplatten- oder CD/DVD-Aktivität ...
- Seite 15 Bei Betrieb -15,2 m bis 3.048 m Bei Nichtbetrieb -15,2 m bis 10.668 m Luftverschmutzungsklasse G2 oder geringer gemäß ISA-S71.04-1985 Zurück zum Inhaltsverzeichnis ...
-
Seite 16: Entfernen Des Gehäuselüfters
Gehäuselüfter Service-Handbuch Dell Precision™ Workstation T1500 WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen des Gehäuselüfters 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Inneren des Computers. 2. Entfernen Sie die Abdeckung. 3. Trennen Sie das Lüfterkabel von der Systemplatine. 4. Entfernen Sie die vier Schrauben, mit denen der Lüfter am Gehäuse befestigt ist, während Sie den Gehäuselüfter gleichzeitig an seiner Position festhalten. -
Seite 17: Einbauen Des Gehäuselüfters
5. Ziehen Sie den Lüfter vorsichtig zur Mitte des Computers hin, und heben Sie ihn aus dem Gehäuse heraus. Einbauen des Gehäuselüfters Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um den Gehäuselüfter wieder einzubauen. ... -
Seite 18: Entfernen Der Knopfzellenbatterie
Zurück zum Inhaltsverzeichnis Knopfzellenbatterie Service-Handbuch Dell Precision™ T1500 WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der Knopfzellenbatterie 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Inneren des Computers. 2. Entfernen Sie die Abdeckung. 3. Drücken Sie die Haltefeder der Batterie leicht zusammen. 4. Nehmen Sie die Knopfzellenbatterie aus dem Computer. -
Seite 19: Einsetzen Der Knopfzellenbatterie
Einsetzen der Knopfzellenbatterie Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die Knopfzellenbatterie wieder einzusetzen. Zurück zum Inhaltsverzeichnis... -
Seite 20: Entfernen Der Frontblende
Zurück zum Inhaltsverzeichnis Frontblende Service-Handbuch Dell Precision™ T1500 WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der Frontblende 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Inneren des Computers. 2. Entfernen Sie die Abdeckung. 3. Heben Sie die Halteklammern, mit denen die Frontblende am Gehäuse befestigt ist, vorsichtig an. 4. Drehen Sie die Frontblende vom Computer weg. -
Seite 21: Anbringen Der Frontblende
Anbringen der Frontblende Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die Frontblende wieder anzubringen. Zurück zum Inhaltsverzeichnis... -
Seite 22: Vordere E/A-Leiste
Zurück zum Inhaltsverzeichnis Vordere E/A-Leiste Service-Handbuch Dell Precision™ T1500 WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der vorderen E/A-Leiste 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Inneren des Computers. 2. Entfernen Sie die Abdeckung. 3. Entfernen Sie die Frontblende. 4. Trennen Sie die drei Kabel der vorderen E/A-Leiste von der Systemplatine. -
Seite 23: Anbringen Der Vorderen E/A-Leiste
VORSICHT: Gehen Sie beim Lösen der Kabel aus den Führungen und den Befestigungen mit Sorgfalt vor, um Beschädigungen an den Kabeln oder den Befestigungen zu vermeiden. 7. Entfernen Sie die vordere E/A-Leiste vom Computer, während Sie die Kabel durch die Kabelführungen des Gehäuses führen. Anbringen der vorderen E/A-Leiste Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die vordere E/A-Leiste wieder anzubringen. Zurück zum Inhaltsverzeichnis... -
Seite 24: Entfernen Des Festplattenlaufwerks
Zurück zum Inhaltsverzeichnis Festplattenlaufwerk Service-Handbuch Dell Precision™ T1500 WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen des Festplattenlaufwerks 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Inneren des Computers. 2. Entfernen Sie die Abdeckung. 3. Trennen Sie das Datenkabel von der Rückseite des Festplattenlaufwerks. 4. Trennen Sie das Stromversorgungskabel von der Rückseite des Festplattenlaufwerks. ... - Seite 25 5. Lösen Sie mit einem Kreuzschlitz-Schraubendreher die vier Schrauben, mit denen die Festplatte im Einbauschacht befestigt ist. 6. Ziehen Sie die Festplatte in Richtung der Computerrückseite, um sie aus dem Einbauschacht zu entnehmen. ...
-
Seite 26: Einbauen Des Festplattenlaufwerks
Einbauen des Festplattenlaufwerks Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um das Festplattenlaufwerk erneut einzubauen. Zurück zum Inhaltsverzeichnis... -
Seite 27: Kühlkörper- Und Lüfterbaugruppe
Zurück zum Inhaltsverzeichnis Kühlkörper- und Lüfterbaugruppe Service-Handbuch Dell Precision™ T1500 WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der Kühlkörper- und Lüfterbaugruppe 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Inneren des Computers. 2. Entfernen Sie die Abdeckung. 3. Ziehen Sie das Kabel für die Prozessorlüfter-/Kühlkörperbaugruppe von der Systemplatine ab. 4. Lösen Sie mit einem Kreuzschlitz-Schraubendreher die vier unverlierbaren Schrauben, mit denen die Kühlkörper- und Lüfterbaugruppe auf der Systemplatine befestigt ist. -
Seite 28: Einbauen Der Kühlkörper- Und Lüfterbaugruppe
5. Heben Sie die Kühlkörper- und Lüfterbaugruppe vom Prozessor ab und legen Sie die Einheit mit der Wärmeleitpaste nach oben weisend zur Seite. Einbauen der Kühlkörper- und Lüfterbaugruppe Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die Kühlkörper- und Lüfterbaugruppe wieder einzubauen. Zurück zum Inhaltsverzeichnis... -
Seite 29: Entfernen Des Speichers
Zurück zum Inhaltsverzeichnis Speicher Service-Handbuch Dell Precision™ T1500 WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen des Speichers 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Inneren des Computers. 2. Entfernen Sie die Abdeckung. 3. Drücken Sie die Sicherungsklammern an beiden Enden des Speichermodulsockels nach außen. 4. Ziehen Sie das Modul nach oben. -
Seite 30: Einbauen Des Speichers
Einbauen des Speichers Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um den Speicher wieder einzubauen. Zurück zum Inhaltsverzeichnis... -
Seite 31: Optisches Laufwerk
Zurück zum Inhaltsverzeichnis Optisches Laufwerk Service-Handbuch Dell Precision™ T1500 WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen des optischen Laufwerks 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Inneren des Computers. 2. Entfernen Sie die Abdeckung. 3. Entfernen Sie die Frontblende. 4. Trennen Sie das Datenkabel von der Rückseite des optischen Laufwerks. 5. Trennen Sie das Stromkabel von der Rückseite des optischen Laufwerks. ... -
Seite 32: Einsetzen Des Optischen Laufwerks
6. Lösen Sie mit einem Kreuzschlitz-Schraubendreher die beiden Schrauben, mit denen das optische Laufwerk im Laufwerkschacht befestigt ist. 7. Schieben Sie das optische Laufwerk durch die Vorderseite des Computers heraus. Einsetzen des optischen Laufwerks Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um das optische Laufwerk erneut einzusetzen. Zurück zum Inhaltsverzeichnis... -
Seite 33: Betriebsschalter-Baugruppe
Zurück zum Inhaltsverzeichnis Betriebsschalter-Baugruppe Service-Handbuch Dell Precision™ T1500 WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der Betriebsschalter-Baugruppe 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Inneren des Computers. 2. Entfernen Sie die Abdeckung. 3. Entfernen Sie die Frontblende. 4. Trennen Sie das Kabel des Betriebsschalters von der Systemplatine. -
Seite 34: Einbauen Der Betriebsschalter- Und Der Festplattenanzeige-Baugruppe
6. Drücken Sie die Halteklammern zusammen, mit denen die Festplattenanzeige-Baugruppe am Gehäuse befestigt ist. 7. Lösen Sie die Kabel aus den Haltern und ziehen Sie die Betriebsschalter- und die Festplattenanzeige-Baugruppe vorsichtig an der Vorderseite des Computers heraus. Einbauen der Betriebsschalter- und der Festplattenanzeige-Baugruppe Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die Betriebsschalter- und die Festplattenanzeige-Baugruppe wieder einzubauen. Zurück zum Inhaltsverzeichnis... -
Seite 35: Entfernen Des Netzteils
Zurück zum Inhaltsverzeichnis Netzteil Service-Handbuch Dell Precision™ T1500 WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen des Netzteils 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Inneren des Computers. 2. Entfernen Sie die Abdeckung. 3. Trennen Sie die Stromversorgungskabel sämtlicher eingebauter Geräte (Festplatten, optische Laufwerke, Kartenleser usw.), falls vorhanden. 4. Trennen Sie die Stromversorgungskabel von der Systemplatine, den Erweiterungskarten und den Laufwerken. - Seite 36 6. Entfernen Sie die vier Schrauben, mit denen das Netzteil an der Rückseite des Computergehäuses befestigt ist. 7. Drücken Sie auf die Halterung neben dem Netzteil und schieben Sie das Netzteil zur Vorderseite des Computers. ...
-
Seite 37: Anbringen Des Netzteils
8. Heben Sie das Netzteil aus dem Computer heraus. Anbringen des Netzteils Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um das Netzteil erneut anzubringen. Zurück zum Inhaltsverzeichnis... -
Seite 38: Entfernen Des Prozessors
Zurück zum Inhaltsverzeichnis Prozessor Service-Handbuch Dell Precision™ T1500 WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen des Prozessors 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Inneren des Computers. 2. Entfernen Sie die Abdeckung. 3. Entfernen Sie die Kühlkörper- und Lüfterbaugruppe. 4. Drücken Sie den Freigabehebel herunter und lösen Sie ihn aus der Halterung. 5. Heben Sie den Freigabehebel an, und öffnen Sie die Prozessorabdeckung. ... -
Seite 39: Einbauen Des Prozessors
6. Entfernen Sie den Prozessor aus dem Sockel. Belassen Sie den Freigabehebel in der offenen Position, so dass der neue Prozessor ohne weitere Handgriffe in den Sockel eingesetzt werden kann. Einbauen des Prozessors 1. Richten Sie die Kontaktstift-1-Ecken von Prozessor und Sockel aneinander aus. - Seite 40 2. Setzen Sie den Prozessor vorsichtig in den Sockel und achten Sie darauf, dass er gerade aufliegt. Wenn der Prozessor richtig positioniert ist, drücken Sie ihn mit minimalem Kraftaufwand in den Sockel. 3. Wenn der Prozessor vollständig im Sockel sitzt, schließen Sie die Prozessorabdeckung. 4. Drehen Sie den Prozessorentriegelungshebel wieder in Richtung des Sockels zurück, bis der Hebel einrastet und den Prozessor sichert. 5. Montieren Sie die Kühlkörper- und Lüfterbaugruppe. 6. Bringen Sie Computerabdeckung wieder an. Zurück zum Inhaltsverzeichnis...
-
Seite 41: Entfernen Der Systemplatine
Zurück zum Inhaltsverzeichnis Systemplatine Service-Handbuch Dell Precision™ T1500 WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der Systemplatine 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Inneren des Computers. 2. Entfernen Sie die Abdeckung. 3. Entfernen Sie den Speicher. 4. Entfernen Sie die Kühlkörper- und Lüfterbaugruppe. 5. Entfernen Sie den Prozessor. -
Seite 42: Einbauen Der Systemplatine
10. Kippen Sie die Systemplatine und heben Sie sie aus dem Gehäuse heraus. WARNUNG: Beim Einbau der Systemplatine muss diese unter die Metallzungen eingeschoben werden. Ein Herunterdrücken der Systemplatine, wenn sich diese noch über den Metallzungen befindet, kann die Systemplatine beschädigen. 11. Stecken Sie die Systemplatine in eine antistatische Schutzhülle. Einbauen der Systemplatine Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die Systemplatine erneut einzubauen. Zurück zum Inhaltsverzeichnis... -
Seite 43: Entfernen Der Abdeckung
Zurück zum Inhaltsverzeichnis Abdeckung Service-Handbuch Dell Precision™ T1500 WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen der Abdeckung 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Inneren des Computers. 2. Entfernen Sie die beiden Rändelschrauben, mit denen die Abdeckung am Computer befestigt ist. 3. Schieben Sie die Abdeckung nach hinten. -
Seite 44: Anbringen Der Abdeckung
4. Heben Sie die Abdeckung vom Computer ab. Anbringen der Abdeckung Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um die Abdeckung wieder anzubringen. Zurück zum Inhaltsverzeichnis... -
Seite 45: Erweiterungskarten
Zurück zum Inhaltsverzeichnis Erweiterungskarten Service-Handbuch Dell Precision™ T1500 WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Zusätzliche Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/regulatory_compliance. Entfernen einer Erweiterungskarte 1. Folgen Sie den Anweisungen unter Vor der Arbeit im Inneren des Computers. 2. Entfernen Sie die Abdeckung. 3. Trennen Sie gegebenenfalls alle vorhandenen Kabelverbindungen zur Karte. 4. Lösen Sie mit einem Kreuzschlitz-Schraubendreher die Schraube, mit der der Metallstreifen der Erweiterungskarte am Gehäuse befestigt ist. 5. Fassen Sie die Erweiterungskarte an den oberen Ecken an und lösen Sie sie aus dem Steckplatz. ... -
Seite 46: Einbauen Einer Erweiterungskarte
6. Wenn Sie eine Grafikkarte entfernen, drücken Sie auf die Halteklammer am Stecksockel auf der Systemplatine, während Sie die Karte an den oberen Ecken festhalten, und lösen Sie die Karte dann aus dem Steckplatz. Einbauen einer Erweiterungskarte Führen Sie die zuvor genannten Schritte in umgekehrter Reihenfolge aus, um eine Erweiterungskarte einzubauen. Zurück zum Inhaltsverzeichnis... -
Seite 47: Layout Der Systemplatine
Zurück zum Inhaltsverzeichnis Layout der Systemplatine Service-Handbuch Dell Precision™ T1500 Vorderer E/A-Leisten-Anschluss Anschluss für SPDIF-Ausgang USB2-Anschluss (von vorderer E/A-Leiste) USB1-Anschluss (von vorderer E/A-Leiste) USB3-Systemplatinenanschluss Jumper zum Löschen des CMOS PCI-Anschluss (PCI1) PCI-Anschluss (PCI2) Audioanschluss auf der Vorderseite CMOS-Batterie PCI Express x1-Anschluss (PCIE_x1) PCI-Express x16-Anschluss (PCIE_X16) Netzwerkadapteranschluss und USB- Audioanschluss Anschlüsse (2) USB-Anschlüsse (4) Serieller Anschluss PS/2-Maus- und Tastaturanschlüsse... -
Seite 48: Arbeiten Am Computer
Arbeiten am Computer Service-Handbuch Dell Precision™ T1500 Vor der Arbeit im Inneren des Computers Empfohlene Werkzeuge Ausschalten des Computers Nach Arbeiten im Inneren des Computers Vor der Arbeit im Inneren des Computers Die folgenden Sicherheitshinweise schützen den Computer vor möglichen Schäden und dienen der Sicherheit des Benutzers. Wenn nicht anderweitig angegeben, ist bei jedem in diesem Dokument beschriebenen Vorgang darauf zu achten, dass die folgenden Bedingungen erfüllt sind: Sie haben die Arbeitsschritte unter Arbeiten am Computer durchgeführt. -
Seite 49: Nach Arbeiten Im Inneren Des Computers
Sie den Computer einschalten. 1. Bringen Sie die Computerabdeckung wieder an (siehe Entfernen und Wiederanbringen der Abdeckung). VORSICHTSHINWEIS: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit dem Netzwerkgerät und danach mit dem Computer. 2. Schließen Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder an den Computer an. 3. Verbinden Sie den Computer sowie alle daran angeschlossenen Geräte mit dem Netzstrom. 4. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen. Siehe Dell Diagnostics. Zurück zum Inhaltsverzeichnis...
