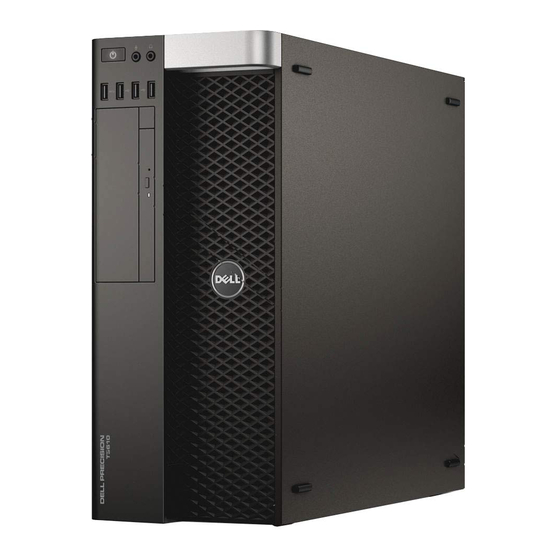

Dell Precision Workstation T5610
Benutzerhandbuch
Vorschriftenmodell: D01T
Vorschriftentyp: D01T003

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Precision T5610

Inhaltszusammenfassung für Dell Precision T5610

  • Seite 1 Dell Precision Workstation T5610 Benutzerhandbuch Vorschriftenmodell: D01T Vorschriftentyp: D01T003...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Blu-ray Disc Association (BDA) und deren Eigentum; sie ist für die Verwendung auf Discs und Player lizenziert. Die Wortmarke Bluetooth ist eine eingetragene Marke von Bluetooth SIG, Inc. und ist deren Eigentum; jedweder Gebrauch dieser Marke durch Dell ® ®...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Arbeiten am Computer....................... 5 ..................5 Vor der Arbeit an Komponenten im Inneren des Computers .............................6 Ausschalten des Computers .................7 Nach der Arbeit an Komponenten im Inneren des Computers 2 Entfernen und Einbauen von Komponenten................9 ............................9 Empfohlene Werkzeuge ...............................
  • Seite 4 Diagnose-LEDs ..............................62 Fehlermeldungen ....................62 Fehler, die den Computer vollständig anhalten ................63 Fehler, die nicht zu einem Anhalten des Computers führen ..................63 Fehler, die zu einem Softhalt des Computers führen 7 Technische Daten........................65 8 Kontaktaufnahme mit Dell......................73...

  • Seite 5: Arbeiten Am Computer

    Produktdokumentation im Einklang steht oder Sie vom Service- und Supportteam online bzw. telefonisch dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 6: Ausschalten Des Computers

    VORSICHT: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am Computer und dann am Netzwerkgerät ab. Trennen Sie alle Netzwerkkabel vom Computer. Trennen Sie den Computer sowie alle daran angeschlossenen Geräte vom Stromnetz. Halten Sie den Betriebsschalter gedrückt, während Sie den Computer vom Netz trennen, um die Systemplatine zu erden.

  • Seite 7: Nach Der Arbeit An Komponenten Im Inneren Des Computers

    Verbinden Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder mit dem Computer. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen.

  • Seite 9: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher • Kleiner Kunststoffstift Systemübersicht Abbildung 1.

  • Seite 10: Entfernen Des Netzteils

    1. Lufttunnel 8. Knopfzellenbatterie 2. Frontverkleidung 9. PCI-Karte 3. Optisches Laufwerk 10. Speichermodul 4. Luftleitblech 11. Eingriffschalter 5. Festplattenlaufwerke 12. Kühlkörper mit integriertem Lüfter 6. Luftführung 7. Netzteil Entfernen des Netzteils Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Wenn das Netzteil verriegelt ist, entfernen Sie die Klemmschraube, um das Netzteil zu lösen.

  • Seite 11: Einsetzen Des Netzteils

    Einsetzen des Netzteils Erfassen Sie den Netzteil-Griff und schieben Sie das Netzteil in den Computer. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Abdeckung Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Legen Sie den Computer mit dem Riegel nach oben zeigend auf die Seite.

  • Seite 12: Einbauen Der Abdeckung

    Einbauen der Abdeckung Setzen Sie die Computerabdeckung auf das Gehäuse. Drücken Sie die Computerabdeckung nach unten, bis sie einrastet. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Frontverkleidung Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie die Abdeckung.

  • Seite 13: Einbauen Der Frontverkleidung

    Einbauen der Frontverkleidung Setzen Sie die Haken entlang der Unterkante der Frontblende in die Steckplätze auf der Gehäusevorderseite. Drehen Sie die Verkleidung in Richtung Computer, um die Halteklammern der Frontverkleidung einrasten zu lassen. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des optischen Laufwerks Vor der Arbeit an Komponenten im Innern des Computers .
  • Seite 14 Drücken Sie auf die Schnalle, um den Riegel zu lösen, mit dem die Kabel an der Seite des Trägers des optischen Laufwerks gehalten werden. Drücken Sie auf den Riegel und heben Sie die Kabel an.
  • Seite 15 Heben Sie den Entriegelungsriegel oben auf dem Gehäuse des optischen Laufwerks an. Halten Sie den Entriegelungsriegel und schieben Sie das Gehäuse des optischen Laufwerks aus dem Fach des optischen Laufwerks.

  • Seite 16: Einsetzen Des Optischen Laufwerks

    Einsetzen des optischen Laufwerks Heben Sie den Entriegelungsriegel an und schieben Sie den Träger des optischen Laufwerks in die Aufnahme. Drücken Sie auf die Schnalle, um den Riegel zu entriegeln und ziehen Sie die Kabel in die Halterung ein. Schließen Sie das Stromversorgungskabel auf der Rückseite des optischen Laufwerks an. Schließen Sie das Datenkabel auf der Rückseite des optischen Laufwerks an.

  • Seite 17: Einsetzen Des Festplattenlaufwerks

    Schieben Sie die Festplatte aus dem entsprechenden Fach heraus. Falls eine 2,5-Zoll-Festplatte installiert ist, entfernen Sie die Schrauben und heben Sie das Laufwerk nach oben aus der Festplattenlaufwerkhalterung heraus. Einsetzen des Festplattenlaufwerks Falls eine 2,5-Zoll-Festplatte auf dem Computer installiert ist, setzen Sie die Festplatte auf die Festplattenlaufwerkhalterung und ziehen Sie die Schrauben fest, um das Festplattenlaufwerk zu befestigen.

  • Seite 18: Einbauen Des Temperatursensors

    Identifizieren Sie den an die Systemplatine angeschlossenen Temperatursensor. Trennen Sie den Temperatursensor von der Systemplatine. Entriegeln Sie den Riegel, mit dem der Temperatursensor befestigt ist. In diesem Fall ist der Temperatursensor mit der Festplatte verbunden. Einbauen des Temperatursensors ANMERKUNG: Der Temperatursensor ist eine optionale Komponente und Ihr Computer wird evtl. keinen beinhalten.

  • Seite 19: Entfernen Der Eingabe/Ausgabe-Leiste (E/A-Leiste)

    Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Eingabe/Ausgabe-Leiste (E/A-Leiste) Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers . Entfernen Sie: a) Abdeckung b) Frontverkleidung Entfernen Sie die Schrauben, mit denen das USB 3.0-Modul an der E/A-Leiste befestigt ist.

  • Seite 20: Einbauen Der Eingabe/Ausgabe (E/A)-Leiste

    Entfernen Sie die Schrauben, mit denen die E/A-Leiste am Gehäuse befestigt ist. Entfernen Sie die E/A-Leiste aus dem Gehäuse. Einbauen der Eingabe/Ausgabe (E/A)-Leiste Setzen Sie die E/A-Leiste wieder in ihren Schlitz ein. Ziehen Sie die Schrauben fest, mit denen die E/A-Leiste am Gehäuse befestigt wird. Bringen Sie die Kabel an der E/A-Leiste an.

  • Seite 21: Einbauen Des Lufttunnels

    b) Optisches Laufwerk Drücken Sie auf die Rückhalteklammer auf dem Lufttunnel und heben Sie ihn aus dem Computer. Einbauen des Lufttunnels ANMERKUNG: Der Lufttunnel ist eine optionale Komponente und Ihr Computer wird evtl. keinen beinhalten. Bauen Sie den Lufttunnel in das Computergehäuse ein. Montieren Sie das Lufttunnelmodul auf dem Sockel und drücken Sie es herunter, bis es mit einem Klicken einrastet.

  • Seite 22: Entfernen Der Knopfzellenbatterie

    a) Lufttunnel (falls vorhanden) b) Abdeckung Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Knopfzellenbatterie Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: a) Abdeckung b) Lufttunnel (falls vorhanden) Drücken Sie den Entriegelungsriegel von der Batterie weg, damit die Batterie aus dem Sockel entfernt werden...
  • Seite 23 Lösen Sie die unverlierbaren Schrauben, mit denen der Kühlkörper an der Systemplatine befestigt ist. Erfassen Sie den Kühlkörper und heben Sie ihn aus dem Computer.

  • Seite 24: Einbauen Des Kühlkörpers

    Einbauen des Kühlkörpers Setzen Sie den Kühlkörper in den Computer ein. Ziehen Sie die unverlierbaren Schrauben fest, mit denen der Kühlkörper an der Systemplatine befestigt wird. Verbinden Sie das Kabel des Kühlkörpers mit der Systemplatine. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers .

  • Seite 25: Einbauen Des Kühlkörperlüfters

    Schieben Sie den Kühlkörperlüfter aus der Kühlkörperbaugruppe. Einbauen des Kühlkörperlüfters Schieben Sie den Kühlkörperlüfter in die Kühlkörperbaugruppe. Stecken Sie die Gummiösen hinein, um den Kühlkörperlüfter an der Kühlkörperbaugruppe zu befestigen. Bauen Sie folgende Komponenten ein: a) Kühlkörper b) Abdeckung Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des Prozessors Folgen Sie den Anweisungen unter...

  • Seite 26: Einbauen Des Prozessors

    a) Abdeckung b) Lufttunnel (falls vorhanden) c) Kühlkörper So entfernen Sie den Prozessor: ANMERKUNG: Die Prozessorabdeckung ist mit zwei Hebeln befestigt. Auf diesen sind Symbole zu sehen, die anzeigen, welcher Hebel zuerst geöffnet und welcher Hebel zuerst geschlossen werden muss. a) Drücken Sie auf den ersten Hebel, mit dem die Prozessorabdeckung befestigt ist, und lösen Sie in seitlich aus seiner Verriegelung.

  • Seite 27: Entfernen Des Systemlüfters

    Bauen Sie folgende Komponenten ein: a) Kühlkörper b) Lufttunnel (falls vorhanden) c) Abdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers . Entfernen des Systemlüfters Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: a) Abdeckung...
  • Seite 28 Drücken Sie auf die Riegel auf jeder Seite der Metallplatte, um diese zu lösen. Heben Sie die Metallplatte aus dem Gehäuse. Entfernen Sie die Schrauben, mit denen der Laufwerkschacht befestigt ist.
  • Seite 29 Schieben Sie den Riegel nach außen, um das Luftleitblech zu lösen. Entfernen Sie das Luftleitblech aus dem Computer. 10. Entfernen Sie das Netzteilkabel von den Klammern.
  • Seite 30 11. Trennen Sie die Systemlüfterkabel von der Systemplatine. 12. Entfernen Sie die Schrauben, mit denen die Systemlüfterbaugruppe am Gehäuse befestigt ist. 13. Heben Sie die Systemlüfterbaugruppe aus dem Gehäuse.
  • Seite 31 14. Hebeln Sie die Gummiösen von den Systemlüftern weg, um die Systemlüfter aus der Systemlüfterbaugruppe zu entfernen. VORSICHT: Falls Sie dabei zuviel Kraft aufwenden, können die Gummiösen beschädigt werden. 15. Entfernen Sie die Systemlüfter aus der Systemlüfterbaugruppe.

  • Seite 32: Einsetzen Des Systemlüfters

    Einsetzen des Systemlüfters Setzen Sie den Systemlüfter in die Systemlüfterbaugruppe und bringen Sie die Gummiösen an. Setzen Sie die Systemlüfterbaugruppe in das Gehäuse ein. Bringen Sie die Schrauben an, mit denen die Systemlüfterbaugruppe am Gehäuse befestigt wird. Schließen Sie die Systemlüfterkabel an ihre jeweiligen Anschlüsse auf der Systemplatine an. Führen Sie die Systemlüfterkabel aus der Öffnung im Systemlüftermodul in Richtung der Systemplatine heraus.
  • Seite 33 Trennen Sie die Stromversorgungskabel von der Systemplatine. Entfernen Sie die Schrauben, mit denen die Netzteilkarte am Steckplatz befestigt ist. Entfernen Sie die Netzteilkarte aus dem Computer.

  • Seite 34: Einbauen Der Netzteilkarte

    Einbauen der Netzteilkarte Bauen Sie die Netzteilkarte in ihren Steckplatz ein. Ziehen Sie die Schrauben fest, um die Netzteilkarte in ihrem Steckplatz zu befestigen. Verbinden Sie die Stromkabel mit den Anschlüssen auf der Systemplatine. Setzen Sie die Leitblechabdeckung in ihren Schlitz ein. Bringen Sie die Abdeckung an.

  • Seite 35: Einbauen Des Lautsprechers

    Einbauen des Lautsprechers Bauen Sie das Lautsprecher ein und fixieren Sie die Schnalle. Schließen Sie das Lautsprecherkabel an die Systemplatine an. Bauen Sie die Abdeckung ein. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Systemplatine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers.
  • Seite 36 Trennen Sie die an der Systemplatine angeschlossenen Kabel. Entfernen Sie die Schrauben, mit denen die Systemplatine befestigt ist. Schieben Sie die Systemplatine in Richtung der Systemlüfterbaugruppe.

  • Seite 37: Einbauen Der Systemplatine

    Heben Sie die Systemplatine vom Gehäuse ab. Einbauen der Systemplatine Richten Sie die Systemplatine an den Schnittstellenanschlüssen auf der Gehäuserückseite aus und setzen Sie die Systemplatine in das Gehäuse ein. Befestigen Sie die Systemplatine mit den Schrauben am Gehäuse. Schließen Sie die Kabel an die Systemplatine an. Bauen Sie folgende Komponenten ein: a) Prozessor b) Speichermodul(e)

  • Seite 38: Komponenten Der Systemplatine

    g) E/A-Platine h) PCI-Karte Netzteilkarte Systemlüfter k) Festplattenlaufwerk Optisches Laufwerk m) Temperatursensor n) Abdeckung o) Netzteil Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Komponenten der Systemplatine Die folgende Abbildung zeigt die Komponenten der Systemplatine. 1.
  • Seite 39 12. DIMM-Steckplätze (nur verfügbar, wenn optionaler 23. Anschluss für Systemlüfter 3 zweiter Prozessor eingebaut ist) 24. Remote-Netzanschluss 13. Audioanschluss der Frontblende 25. Frontblenden- und USB 2.0-Anschluss 14. Prozessornetzanschluss (CPU1) 26. Interner USB 2.0-Anschluss für FlexBay 15. Anschluss für Festplattenlüfter (Festplatte1) 27.

  • Seite 41: Zusätzliche Informationen

    Zusätzliche Informationen In diesem Abschnitt finden Sie Information zu zusätzlichen Merkmalen Ihres Computers. Speichermodul-Richtlinien Um eine optimale Leistung des Computers zu gewährleisten, beachten Sie bei der Konfiguration des Systemspeichers die folgenden allgemeinen Richtlinien: • Speichermodule verschiedener Größen können gemischt eingesetzt werden (zum Beispiel 2 GB und 4 GB), aber alle belegten Kanäle müssen identisch konfiguriert sein.

  • Seite 43: System-Setup

    Verwaltung der Computersicherheit Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt- Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •...

  • Seite 44: System-Setup-Optionen

    Tabelle 1. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Vorwärts zum nächsten Feld <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. Leertaste Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. <Tabulatortaste>...
  • Seite 45 Option Beschreibung • Legacy • UEFI Advanced Boot Options Hiermit können Sie die Legacy-Option-ROMs aktivieren. • Disabled (Deaktiviert) • Enabled (Aktiviert) (Standardeinstellung) Date/Time Bietet Ihnen die Möglichkeit, Datum und Uhrzeit einzustellen. Änderungen an Systemdatum und -zeit werden sofort wirksam. Tabelle 3. Systemkonfiguration Option Beschreibung Integrated NIC...
  • Seite 46 Option Beschreibung • Disabled (Deaktiviert) • • AHCI (Standardeinstellung) • RAID On (RAID Ein) ANMERKUNG: SATA ist zur Unterstützung des RAID-Modus konfiguriert. Auf T7610 wird kein SATA-Betrieb unterstützt. Drives T3610 und T5610 Ermöglicht die Konfiguration der integrierten SATA-Laufwerke. Die Optionen sind: •...
  • Seite 47 Option Beschreibung • USB3 Ports (USB3-Ports) PCI Bus Configuration Ermöglicht die Konfiguration der PCI-Busse. Die Optionen sind: • 256 PCI Buses (256 PCI-Busse) (Standardeinstellung) • 128 PCI Buses (128 PCI-Busse) • 64 PCI Buses (64 PCI-Busse) Memory Map IO above 4GB Ermöglicht das Aktivieren oder Deaktivieren von Memory-mapped IO über 4 GB.
  • Seite 48 Option Beschreibung Password Bypass Ermöglicht das Aktivieren oder Deaktivieren der Berechtigungen, das Kennwort des Systems zu umgehen, wenn dieses festgelegt ist. Die Optionen sind: • Disabled (Deaktiviert) (Standardeinstellung) • Reboot bypass (Neustart umgehen) Password Change Ermöglicht das Aktivieren der Deaktivierungsberechtigung bezüglich der Systemkennwörter, wenn das Administrator-Kennwort festgelegt ist.
  • Seite 49 Option Beschreibung • Enabled (Aktiviert) Expert Key Management Ermöglicht das Aktivieren oder Deaktivieren der Funktion "Custom Mode Key Management". • Disabled (Deaktiviert) (Standardeinstellung) Tabelle 7. Leistung Option Beschreibung Multi Core Support Dieses Feld gibt an, ob ein Kern oder alle Kerne des Prozessors aktiviert sind.
  • Seite 50 Dell Reliable Memory-Technologie (RMT) Ermöglicht Ihnen das Identifizieren und Isolieren der Speicherfehler im System-RAM. Standardeinstellung: Enable Dell Reliable Memory Technology (RMT) (Dell Reliable Memory-Technologie (RMT) aktivieren) ANMERKUNG: Diese Funktion wird auf dem T3610 nur unterstützt, wenn ECC- Speichermodule installiert sind.
  • Seite 51 Option Beschreibung USB Wake Support Ermöglicht Ihnen das Aktivieren von USB-Geräten, um das System aus dem Standby- Modus zu holen. Die Standardeinstellung ist: Disabled (Deaktiviert) Wake on LAN Mit dieser Option kann der Computer über ein spezielles LAN-Signal aus dem Aus-Zustand hochgefahren werden.

  • Seite 52: Aktualisieren Des Bios

    Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website dell.com/support auf. Wenn Sie die Service-Tag-Nummer oder den Express-Servicecode Ihres Computers vorliegen haben: ANMERKUNG: Um die Service-Tag-Nummer zu finden, klicken Sie auf Wo finde ich meine Service-Tag-...

  • Seite 53: System- Und Setup-Kennwort

    13. Klicken Sie auf Run (Ausführen), um die aktualisierten BIOS-Einstellungen auf Ihrem Computer zu speichern. Befolgen Sie die Anweisungen auf dem Bildschirm. System- und Setup-Kennwort Sie können ein System- und ein Setup-Kennwort erstellen, um Ihren Computer zu sichern. Kennworttyp Beschreibung Systemkennwort Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen.

  • Seite 54: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts

    Geben Sie das Setup-Kennwort ein, das Sie zuvor eingegeben haben, und klicken Sie auf OK. Drücken Sie die <Esc>-Taste, und eine Meldung fordert Sie zum Speichern der Änderungen auf. Drücken Sie auf <Y>, um die Änderungen zu speichern. Der Computer wird neu gestartet. Löschen oder Ändern eines vorhandenen System- und/oder Setup-Kennworts Stellen Sie sicher, dass der Password Status Kennwortstatus) (im System-Setup) auf Unlocked (Nicht gesperrt) gesetzt ist, bevorSie versuchen, das vorhandende System- und/oder -Kennwort zu löschen oder zu ändern.
  • Seite 55 Entfernen Sie die Abdeckung. Ersetzen Sie die Jumper auf den Pins. 10. Bringen Sie die Abdeckung an. Nach der Arbeit an Komponenten im Inneren des Computers . 11. Folgen Sie den Anweisungen unter 12. Schalten Sie den Computer ein. 13. Weisen Sie über das System-Setup ein neues System- oder Setup-Kennwort zu.

  • Seite 57: Diagnostics (Diagnose)

    Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.

  • Seite 59: Problembehandlung Für Ihren Computer

    Problembehandlung für Ihren Computer Sie können Computerprobleme während des Betriebs mithilfe von Anzeigen wie Diagnoseanzeigen, Signaltoncodes und Fehlermeldungen beheben. Diagnose-LEDs ANMERKUNG: Die Diagnose-LEDs dienen ausschließlich dazu, den Fortschritt bei der POST-Routine anzuzeigen. Diese LEDs zeigen nicht das Problem an, das zum Stoppen der POST-Routine geführt hat. Die Diagnose-LEDs befinden sich neben dem Betriebsschalter an der Gehäusevorderseite.
  • Seite 60 ein Modul erneut. Starten Sie anschließend den Computer neu. Wenn der Computer normal startet, installieren Sie weitere Speichermodule (jeweils eines bei jedem Test), bis Sie ein fehlerhaftes Modul gefunden oder alle Module ohne Fehler installiert haben. Wenn Sie nur ein Speichermodul installiert haben, versuchen Sie, es an einem anderen DIMM-...
  • Seite 61 Stromversorgungsanschluss nicht • Schließen Sie den 2x2- korrekt installiert. Stromversorgungsanschluss vom Netzteil erneut an. Speichermodule werden erkannt, es • Stellen Sie sicher, dass keine ist jedoch ein Speicherkonfigurations- besonderen Anforderungen hinsichtlich der Anordnung oder Kompatibilitätsfehler der Speichermodule/- aufgetreten. anschlüsse bestehen. •...

  • Seite 62: Fehlermeldungen

    angezeigt wird (etwa mit dem Diskettenlaufwerk oder der Festplatte), überprüfen Sie das Gerät auf korrekte Funktion. • Wenn das Betriebssystem versucht, von einem Gerät zu starten (etwa vom Diskettenlaufwerk oder einem optischen Laufwerk), überprüfen Sie im System- Setup, ob die Startreihenfolge für die auf dem Computer installierten Geräte richtig ist.

  • Seite 63: Fehler, Die Nicht Zu Einem Anhalten Des Computers Führen

    Sie zur Erhöhung der Speicherbandbreite DIMM-Anschlüsse mit weißen Laschen vor DIMM-Anschlüssen mit schwarzen Laschen.) Your current power supply does not support the recent configuration changes made to your system. Please contact Dell Technical support team to learn about upgrading to a higher wattage power supply. (Ihre aktuelle...
  • Seite 64 Technischen Support von Dell, um sich über ein Upgrade auf eine höhere Wattleistung zu informieren.) Dell Reliable Memory Technology (RMT) has discovered and isolated errors in system memory. You may continue to work. Memory module replacement is recommended. Please refer to the RMT Event log screen in BIOS setup for specific DIMM information.

  • Seite 65: Technische Daten

    Umfassende technische Daten zu Ihrem Computer finden Sie im Abschnitt Technische Daten im Benutzerhandbuch auf der Support-Website unter dell.com/support. Weitere Informationen über die Konfiguration Ihres Computers erhalten Sie, indem Sie über Hilfe und Support in Ihrem Windows-Betriebssystem die Option zum Anzeigen von Informationen über Ihren Computer auswählen.
  • Seite 66 Funktion Technische Daten Speicher (Minimum) T3610/T5610/T7610 4 GB Speicher (Maximum) T3610/T5610 128 GB T7610 512 GB Tabelle 20. Video Funktion Technische Daten Separat (PCIe 3.0/2.0 x16) T3610/T5610 bis zu 2 Full-Height, Full-Length (maximal 300 W) T7610 bis zu 4 Full-Height, Full-Length (maximal 600 W) Tabelle 21.
  • Seite 67 Funktion Technische Daten SATA – 1,5 GBit/s und 3,0 GBit/s USB: • 1,2 Mbit/s Niedrige Geschwindigkeit • 12 Mbit/s Höchstgeschwindigkeit • 480 Mbit/s Hohe Geschwindigkeit • 5 Mbit/s Super-Speed Tabelle 24. Drives (Festplatten) Funktion Technische Daten T3610/T5610 Extern zugänglich: Schächte für optische Slimline- SATA-Laufwerke 5,25-Zoll-Laufwerkschächte •...
  • Seite 68 Tabelle 25. Externe Anschlüsse Funktion Technische Daten Audio • Frontblende – Mikrofoneingangsanschluss, Kopfhörerausgangsanschluss • Rückseite – Line-Out-Anschluss, Mikrofoneingangsanschluss/Line-In-Anschluss Netzwerk T3610/T5610 ein RJ-45 T7610 zwei RJ-45 Seriell ein 9-poliger Anschluss T3610/T5610/T7610 • Frontblende – dreimal USB 2.0 und einmal USB 3.0 •...
  • Seite 69 Funktion Technische Daten PCI Express x4 T3610/T5610 zwei 164-polige Anschlüsse T7610 ein 98-poliger, ein 164-poliger Anschluss PCI Express x16 T3610/T5610 zwei 164-polige Anschlüsse T7610 zwei 164-polige Anschlüsse (vier, wenn der optionale zweite Prozessor installiert ist) PCI 2.3 Ein 124-poliger Anschluss Front E/A: USB-Anschluss auf der Vorderseite ein 14-poliger Anschluss...
  • Seite 70 Funktion Technische Daten Verbindungsintegritätsanzeigen für das Grüne Anzeige – Zwischen dem Netzwerk und dem Computer besteht Netzwerk eine gute Verbindung mit 10 Mbps. Organgefarbene Anzeige – Zwischen dem Netzwerk und dem Computer besteht eine gute Verbindung mit 100 MBit/s. Gelbe Anzeige – Zwischen dem Netzwerk und dem Computer besteht eine gute Verbindung mit 1000 Mbps.
  • Seite 71 Funktion Technische Daten Höhe (ohne Standfüße) 414,00 mm (16,30 Zoll) T3610/T5610 Breite 172,60 mm (6,79 Zoll) Tiefe 471,00 mm (18,54 Zoll) Gewicht (Minimum): 14,00 kg (30,86 lb)/13,2 kg (29,10 lb) T7610 Höhe (mit Standfüßen) 433,40 mm (17,06 Zoll) Höhe (ohne Standfüße) 430,50 mm (16,95 Zoll) Breite 216,00 mm (8,51 Zoll)

  • Seite 73: Kontaktaufnahme Mit Dell

    Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Besuchen Sie dell.com/support.
