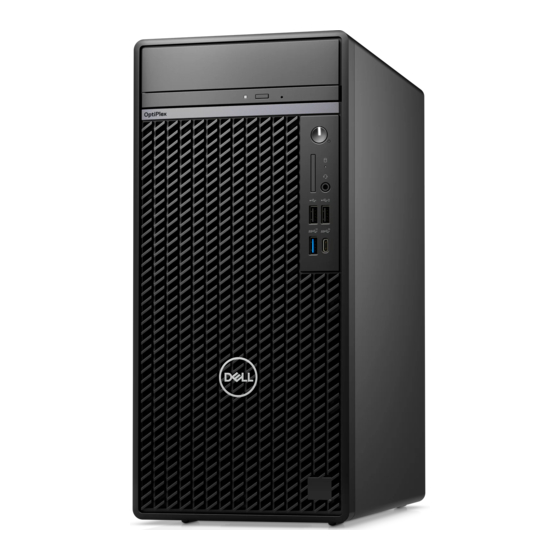

- Seite 1 OptiPlex Tower 7010 Benutzerhandbuch Vorschriftenmodell: D32M Vorschriftentyp: D32M002 Februar 2024 Rev. A01...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021-2024 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Ansichten des OptiPlex Tower 7010-Systems..............6 Vorderseite..................................... 7 Rückseite....................................9 Kapitel 2: Computer einrichten......................11 Kapitel 3: Technische Daten des OptiPlex Tower 7010............... 17 Abmessungen und Gewicht..............................17 Prozessor....................................17 Chipsatz....................................19 Betriebssystem..................................19 Arbeitsspeicher..................................19 Speichermatrix................................20 Externe Ports..................................20 Interne Steckplätze................................21 Ethernet....................................21... - Seite 4 Arbeitsspeicher..................................52 Entfernen des Speichers.............................. 52 Einbauen des Speichers..............................53 Solid-State-Festplatten..............................54 SSD-Laufwerk (halbe Baulänge)..........................54 SSD-Laufwerk (volle Baulänge)..........................56 Dell Ultra Speed Drive Gen3-Karte..........................57 Wireless-Karte..................................63 Entfernen der Wireless-Karte............................63 Einbauen der Wireless-Karte............................64 Erweiterungskarte................................66 Entfernen der Grafikkarte............................66 Installieren der Grafikkarte............................67...
- Seite 5 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............131 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart.............131 Integrierter Selbsttest des Netzteils..........................131 Systemdiagnoseanzeigen..............................132 Wiederherstellen des Betriebssystems........................... 133 Zurücksetzen der Echtzeituhr (RTC)..........................134 Sicherungsmedien und Wiederherstellungsoptionen.....................134 Ein- und Ausschalten des WLAN............................. 134 Kapitel 12: Hilfe erhalten und Kontaktaufnahme mit Dell..............135 Inhaltsverzeichnis...
-
Seite 6: Kapitel 1: Ansichten Des Optiplex Tower 7010-Systems
Ansichten des OptiPlex Tower 7010-Systems... -
Seite 7: Vorderseite
Ansichten des OptiPlex Tower 7010-Systems Vorderseite Ansichten des OptiPlex Tower 7010-Systems... - Seite 8 1. Optisches Laufwerk (optional) 2. Netzschalter mit Diagnose-LED 3. Festplattenaktivitätsanzeige 4. Universelle Audio-Buchse 5. Zwei USB 2.0-Anschlüsse (480 Mbit/s) 6. Zwei USB 3.2-Gen1-Anschlüsse (5 Gbit/s) Ansichten des OptiPlex Tower 7010-Systems...
-
Seite 9: Rückseite
Rückseite Ansichten des OptiPlex Tower 7010-Systems... - Seite 10 12. Serieller Anschluss (optional) 13. Ein Videoanschluss (DisplayPort 1.4a (HBR3)/HDMI 2.1/VGA) (optional) ANMERKUNG: Maximale Auflösung ● HDMI 2.1: bis zu 4.096 × 2.160 bei 60 Hz ● DisplayPort 1.4a (HBR3): bis zu 5.120 × 3.200 bei 60 Hz ● VGA: bis zu 1.920 × 1.200 bei 60 Hz Ansichten des OptiPlex Tower 7010-Systems...
-
Seite 11: Kapitel 2: Computer Einrichten
Computer einrichten Schritte 1. Tastatur und Maus anschließen. Computer einrichten... - Seite 12 2. Stellen Sie über ein Kabel eine Verbindung zum Netzwerk her. ANMERKUNG: Alternativ können Sie eine Verbindung zu einem Drahtlosnetzwerk herstellen. 3. Bildschirm anschließen. Computer einrichten...
- Seite 13 ANMERKUNG: Wenn Sie Ihren Computer mit einer separaten Grafikkarte bestellt haben, sind der HDMI-Anschluss und die Bildschirmanschlüsse auf der Rückseite Ihres Computers abgedeckt. Schließen Sie das Display an den Anschluss der separaten Grafikkarte an. 4. Schließen Sie das Stromkabel an. Computer einrichten...
- Seite 14 5. Drücken Sie den Netzschalter. Computer einrichten...
- Seite 15 6. Schließen Sie das Windows-Setup ab. Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup abzuschließen. Beim Einrichten wird Folgendes von Dell empfohlen: ● Stellen Sie eine Verbindung zu einem Netzwerk für Windows-Updates her. ANMERKUNG: Wenn Sie sich mit einem geschützten Wireless-Netzwerk verbinden, geben Sie das Kennwort für das Wireless-Netzwerk ein, wenn Sie dazu aufgefordert werden.
- Seite 16 Dell Support-Seite. Dell Digital Delivery Laden Sie Software-Anwendungen herunter, die Sie erworben haben, die jedoch noch nicht auf dem Computer vorinstalliert sind. Weitere Informationen zur Verwendung von Dell Digital Delivery finden Sie in der Wissensdatenbank-Ressource auf der Dell Support-Seite. Computer einrichten...
-
Seite 17: Kapitel 3: Technische Daten Des Optiplex Tower 7010
● Mindestens: 5,32 kg (11,72 lb) ANMERKUNG: Das Gewicht des Computers variiert je nach ● Maximal: 6,52 kg (14,38 lb) bestellter Konfiguration und Fertigungsunterschieden. Prozessor In der folgenden Tabelle sind die Details der von Ihrem OptiPlex Tower 7010 unterstützten Prozessoren aufgeführt. Technische Daten des OptiPlex Tower 7010... - Seite 18 4,60 GHz 4,80 GHz 5,00 GHz k. A. k. A. 4,30 GHz 4,60 GHz Turbofreq uenz Frequenz der Efficient-Cores Basisfrequ k. A. 1,80 GHz 1,80 GHz 2,00 GHz k. A. k. A. k. A. k. A. Prozessor Technische Daten des OptiPlex Tower 7010...
-
Seite 19: Chipsatz
Grafikkarte Grafikkarte Grafikkarte Grafikkarte Grafikkarte Grafikkarte Grafikkarte Chipsatz In der folgenden Tabelle sind die Details des von Ihrem OptiPlex Tower 7010 unterstützten Chipsatzes aufgeführt. Tabelle 4. Chipsatz Beschreibung Werte Chipsatz Intel Q670 Prozessor ● Intel Core i3/i5 der 13. Generation ● Intel Pentium Gold ●... -
Seite 20: Speichermatrix
● 32 GB, 1 x 32 GB, DDR4, 3.200 MT/s, Single-Channel ● 32 GB, 2 x 16 GB, DDR4, 3.200 MT/s, Dual-Channel ● 64 GB, 2 x 32 GB, DDR4, 3.200 MT/s, Dual-Channel Speichermatrix In der folgenden Tabelle sind die unterstützten Speicherkonfigurationen des OptiPlex Tower 7010-Systems aufgeführt. Tabelle 6. Speichermatrix Konfiguration UDIMM1... -
Seite 21: Interne Steckplätze
Weitere Informationen über die Funktionen der verschiedenen Arten von M.2-Karten finden Sie in der Wissensdatenbank-Ressource auf der Dell Support-Seite. Ethernet Die folgende Tabelle listet die Spezifikationen des verdrahteten Ethernet-LAN (Local Area Network) des OptiPlex Tower 7010 auf. Technische Daten des OptiPlex Tower 7010... -
Seite 22: Wireless-Modul
Werte Modellnummer Realtek 8111HD Übertragungsrate 10/100/1000 MBit/s Wireless-Modul In der folgenden Tabelle sind die technischen Daten des WLAN-Moduls (Wireless Local Area Network) des OptiPlex Tower 7010-Systems aufgeführt. Tabelle 10. Wireless-Modul – Technische Daten Beschreibung Option 1 Option 2 Option 3... -
Seite 23: Storage
Durchschnittliche Lautsprecherausgabe Spitzenwert der Lautsprecherausgabe 2,5 W Subwoofer-Ausgang Nicht unterstützt Mikrofon Unterstützt über universelle Audiobuchse Storage In diesem Abschnitt werden die Storage-Optionen für den OptiPlex Tower 7010 aufgeführt. Tabelle 12. Storage-Matrix Storage Erste 2,5- Zweite 2,5- Eine 3,5- Einzelner M.2- Zoll-... -
Seite 24: Leistungsangaben
Bis zu 1 TB M.2-2280-Solid-State-Laufwerk, Opal, PCIe NVMe, Klasse 40 Bis zu 1 TB selbstverschlüsselnd Leistungsangaben Die folgende Tabelle enthält die technischen Daten zu den Leistungsangaben für das OptiPlex Tower 7010-System. Tabelle 14. Leistungsangaben Beschreibung Option 1 Option 2 Internes 180-W-Netzteil (PSU), 85 %... -
Seite 25: Gpu - Integriert
Auflösung bei 60 Hz) ● Intel Core i3-12500- Prozessor der 12. Generation GPU – Separat Die folgende Tabelle enthält die technischen Daten der von Ihrem OptiPlex Tower 7010 unterstützten separaten GPU (Grafikprozessor). Tabelle 17. GPU – Separat Controller Unterstützung für externe Speichergröße... -
Seite 26: Hardwaresicherheit
AMD Radeon RX 6300 ● 2 x DisplayPort 1.4a-Anschluss ● 8K mit 120 Hz (maximal 8K mit 60 Hz bei Konfiguration mit 1 Anschluss) Hardwaresicherheit Die folgende Tabelle enthält Informationen zur Hardwaresicherheit des OptiPlex Tower 7010. Tabelle 19. Hardwaresicherheit Hardwaresicherheit Kensington-Sicherheitskabeleinschub Ring für das Vorhängeschloss Unterstützung für Gehäuse-Verriegelungsschlitz... -
Seite 27: Einhaltung Gesetzlicher Vorschriften
Holzbasis. Verpackungen, die keine Fasern auf Holzbasis enthalten, können als nicht zutreffend beanstandet werden. Die erwarteten erforderlichen Kriterien für EPEAT 2018. Einhaltung gesetzlicher Vorschriften In der folgenden Tabelle ist die Einhaltung gesetzlicher Vorschriften Ihres OptiPlex Tower 7010-Systems aufgeführt. Tabelle 21. Einhaltung gesetzlicher Vorschriften Einhaltung gesetzlicher Vorschriften Datenblätter zu Produktsicherheit, EMC und Umwelt... -
Seite 28: Kapitel 4: Arbeiten An Komponenten Im Inneren Des Computers
Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw. -
Seite 29: Sicherheitsvorkehrungen
Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar. -
Seite 30: Esd-Service-Kit
einen elektrostatischen Schock erhalten hat und sofort das Symptom „No POST/No Video“ (Kein POST/Kein Video) mit einem Signaltoncode erzeugt, der im Falle von fehlendem oder nicht funktionsfähigem Speicher ertönt. ● Gelegentlich: Gelegentliche Ausfälle machen etwa 80 Prozent der ESD-bezogenen Ausfälle aus. Die hohe Rate gelegentlicher Ausfälle bedeutet, dass auftretende Schäden in den meisten Fällen nicht sofort zu erkennen sind. -
Seite 31: Esd-Schutz - Zusammenfassung
Es wird empfohlen, immer das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Schutzmatte bei der Wartung von Dell Produkten zu verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden. -
Seite 32: Bitlocker
Wiederherstellungsschlüssel. Wenn der Wiederherstellungsschlüssel nicht bekannt ist, kann dies zu Datenverlust oder einer unnötigen Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie im Wissensdatenbank-Artikel: Aktualisieren des BIOS auf Dell Systemen mit aktiviertem BitLocker. Der Einbau der folgenden Komponenten löst BitLocker aus: ●... -
Seite 33: Hauptkomponenten Des Optiplex Tower 7010
Prozessorlüfter (für 125-W- Unverlierbare Schraube Kühlkörperbaugruppe) VR-Kühlkörper Unverlierbare Schraube Serielles/VGA-Modul 4-40x6.5 DisplayPort-/HDMI-Modul M3x3 Systemplatine #6-32 6-32 6-32 Hauptkomponenten des OptiPlex Tower 7010 Das folgende Bild zeigt die wichtigsten Komponenten des OptiPlex Tower 7010. Arbeiten an Komponenten im Inneren des Computers... - Seite 34 17. Grafikkarte 18. 2,5-Zoll-Festplattenlaufwerk ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. Arbeiten an Komponenten im Inneren des Computers...
-
Seite 35: Kapitel 5: Entfernen Und Anbringen Der Seitenabdeckung
Entfernen und Anbringen der Seitenabdeckung Entfernen der Seitenabdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. ANMERKUNG: Entfernen Sie das Sicherheitskabel vom Sicherheitskabeleinschub (falls vorhanden). Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Seitenabdeckung und stellen das Verfahren zum Entfernen bildlich dar. Entfernen und Anbringen der Seitenabdeckung... - Seite 36 Schritte 1. Lösen Sie die beiden Rändelschrauben, mit denen die Seitenabdeckung am Computer befestigt ist. 2. Schieben Sie die Seitenabdeckung zur Rückseite des Computers und heben Sie die Seitenabdeckung vorsichtig vom Gehäuse ab. Entfernen und Anbringen der Seitenabdeckung...
-
Seite 37: Anbringen Der Seitenabdeckung
Anbringen der Seitenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Seitenabdeckung und stellen das Verfahren zum Anbringen bildlich dar. Entfernen und Anbringen der Seitenabdeckung... - Seite 38 Schritte 1. Richten Sie die Laschen der Seitenabdeckung an den Schlitzen am Gehäuse aus. 2. Schieben Sie die Seitenabdeckung in Richtung der Vorderseite des Computers, um sie einzubauen. 3. Ziehen Sie die beiden Rändelschrauben an, mit denen die Seitenabdeckung am Gehäuse befestigt ist. Nächste Schritte 1.
-
Seite 39: Kapitel 6: Entfernen Und Einsetzen Knopfzellenbatterie
Entfernen und Einsetzen Knopfzellenbatterie Entfernen der Knopfzellenbatterie WARNUNG: Dieser Computer enthält eine Knopfzellenbatterie; diese erfordert geschulte Techniker für die Handhabung. VORSICHT: Durch das Entfernen der Knopfzellenbatterie wird das CMOS gelöscht und die BIOS-Einstellungen werden zurückgesetzt. Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 40 Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Lautsprechers und stellen das Installationsverfahren bildlich dar. Schritte Setzen Sie die Knopfzellenbatterie mit der Kennzeichnung für den positiven Pol (+) nach oben in den Sockel ein und drücken Sie die Batterie in den Sockel.
-
Seite 41: Kapitel 7: Entfernen Und Installieren Von Vom Kunden Austauschbaren Einheiten (Crus)
Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs) Die austauschbaren Komponenten in diesem Kapitel sind vom Kunden austauschbare Einheiten (Customer Replaceable Units, CRUs). VORSICHT: Kunden können nur die vom Kunden austauschbaren Einheiten (CRUs) gemäß den Sicherheitsvorkehrungen und Austauschverfahren ersetzen. ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. -
Seite 42: Installieren Der Frontblende
Schritte 1. Hebeln Sie vorsichtig die Laschen der Frontblende auf und lösen Sie die Blende von oben nach unten. 2. Schwenken Sie die Frontblende nach außen, weg vom Gehäuse, und entfernen Sie die Blende. Installieren der Frontblende Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 43: Festplattenlaufwerk
Schritte 1. Richten Sie die Laschen an der vorderen Abdeckung auf die Aussparungen am Gehäuse aus. 2. Drehen Sie die vordere Abdeckung zum Gehäuse hin, bis sie einrastet. Nächste Schritte 1. Bringen Sie die Seitenabdeckung 2. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 44: Entfernen Des Gehäuses Für 2,5-Zoll-Festplatten
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der 2,5''-Festplatte und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Trennen Sie das Daten- und Stromkabel von den Anschlüssen auf der Festplatte. 2. Drücken Sie auf die Laschen am Festplattengehäuse und heben Sie das Festplattengehäuse an, um die Festplattenbaugruppe aus dem Systemgehäuse zu entfernen. -
Seite 45: Installieren Des Gehäuses Für 2,5-Zoll-Festplatten
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Festplattengehäuses und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Entfernen Sie die beiden Schrauben (M3x3,5), mit denen die erste Festplatte am Festplattengehäuse befestigt ist. 2. Heben Sie die erste Festplatte aus dem Festplattengehäuse heraus. 3. - Seite 46 Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Gehäuses für 2,5-Zoll- Festplatten und stellt das Installationsverfahren bildlich dar. Schritte 1. Richten Sie das zweite Festplattenlaufwerk aus und setzen Sie es in das Laufwerksgehäuse ein. 2. Bringen Sie die beiden Schrauben (M3x3.5) wieder an, um das zweite Festplattenlaufwerk am Laufwerksgehäuse zu befestigen. 3.
-
Seite 47: Einbauen Des 2,5-Zoll-Festplattenlaufwerks
Einbauen des 2,5-Zoll-Festplattenlaufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des 2,5-Zoll-Festplattenlaufwerks und bietet eine visuelle Darstellung des Einbauverfahrens. Schritte 1. -
Seite 48: 3,5-Zoll-Festplattenlaufwerk
3,5-Zoll-Festplattenlaufwerk Entfernen des 3,5-Zoll-Festplattenlaufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie die Frontblende. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der 3,5''-Festplatte und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. -
Seite 49: Einbauen Der 3,5''-Festplatte
Einbauen der 3,5''-Festplatte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der 3,5-Zoll-Festplatte und bietet eine visuelle Darstellung des Einbauverfahrens. Schritte 1. -
Seite 50: Optisches Laufwerk
Optisches Laufwerk Entfernen des optischen Laufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des optischen Laufwerks und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. -
Seite 51: Installieren Des Optischen Laufwerks
Installieren des optischen Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des optischen Laufwerks und stellen das Einbauverfahren bildlich dar: Schritte 1. -
Seite 52: Arbeitsspeicher
Arbeitsspeicher Entfernen des Speichers Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Arbeitsspeichers und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. -
Seite 53: Einbauen Des Speichers
Einbauen des Speichers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Arbeitsspeichers und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. -
Seite 54: Solid-State-Festplatten
Solid-State-Festplatten SSD-Laufwerk (halbe Baulänge). Entfernen des M.2-2230-Solid-State-Laufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des M.2-2230-Solid-State-Laufwerks und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. - Seite 55 ANMERKUNG: Die folgende Abbildung zeigt die Position, an der die Solid-State-Laufwerk-Schraubenhalterung je nach Formfaktor zu installieren ist. Schritte 1. Richten Sie die Kerbe am M.2-2230-Solid-State-Laufwerk auf die Lasche am M.2-Kartensteckplatz auf der Hauptplatine aus. 2. Schieben Sie das M.2-2230-Solid-State-Laufwerk in den M.2-Kartensteckplatz auf der Hauptplatine. 3.
-
Seite 56: Ssd-Laufwerk (Volle Baulänge)
SSD-Laufwerk (volle Baulänge) Entfernen des M.2-2280-Solid-State-Laufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des M.2-2280-Solid-State-Laufwerks und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. -
Seite 57: Dell Ultra Speed Drive Gen3-Karte
2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Dell Ultra Speed Drive Gen3-Karte Entfernen der Dell Ultra Speed Drive Gen3-Karte Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 58 Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position der Dell Ultra Speed Drive Gen3-Karte und stellen das Verfahren zum Entfernen bildlich dar. Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
- Seite 59 Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
-
Seite 60: Einbauen Der Dell Ultra Speed Drive Gen3-Karte
2. Drücken Sie auf die Freigabelasche und heben Sie die Dell Ultra Speed Drive Gen3-Karte von der Hauptplatine. 3. Drehen Sie die Dell Ultra Speed Drive Gen3-Karte um. 4. Entfernen Sie die Schraube (M2x5), mit der das M.2-2230- oder 2280-Solid-State-Laufwerk an der Dell Ultra Speed Drive Gen3-Karte befestigt ist. - Seite 61 Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
- Seite 62 Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
-
Seite 63: Wireless-Karte
Schritte 1. Schieben Sie das M.2-2230- oder 2280-Solid-State-Laufwerk in den M.2-2230- oder 2280-Steckplatz auf der Dell Ultra Speed Drive Gen3-Karte. 2. Installieren Sie die Abstandsmutter des M.2-Solid-State-Laufwerks auf dem M.2 2230- oder 2280-Solid-State-Laufwerk. 3. Richten Sie die Schraubenbohrungen der Abstandsmutter an den Schraubenbohrungen der Dell Ultra Speed Drive Gen3-Karte aus. -
Seite 64: Einbauen Der Wireless-Karte
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Wireless-Karte und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der die Wireless-Karte an der Systemplatine befestigt ist. 2. Heben Sie die Wireless-Kartenhalterung von der Wireless-Karte. 3. - Seite 65 Schritte 1. Verbinden Sie die Antennenkabel mit der Wireless-Karte. Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für die Wireless-Karte für den Computer. Tabelle 24. Farbcodierung des Antennenkabels Anschlüsse auf der Wireless-Karte Antennenkabelfarbe Netzkabel (weißes Dreieck) Weiß Auxiliary-Kabel (schwarzes Dreieck) Schwarz 2.
-
Seite 66: Erweiterungskarte
Erweiterungskarte Entfernen der Grafikkarte Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Grafikkarte und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. -
Seite 67: Installieren Der Grafikkarte
Installieren der Grafikkarte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Grafikkarte und bieten eine visuelle Darstellung des Installationsverfahrens. Schritte 1. -
Seite 68: Interner Lautsprecher
Interner Lautsprecher Entfernen des Lautsprechers Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Lautsprechers und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. - Seite 69 Schritte 1. Drücken Sie auf die Lasche am Lautsprecher und schieben Sie den Lautsprecher in den Schlitz im Gehäuse, bis er einrastet. 2. Drücken Sie den Lautsprecher nach unten, um den Lautsprecher mit der Lasche am Gehäuse zu fixieren. 3. Führen Sie das Lautsprecherkabel durch die Kabelführung am Gehäuse. 4.
-
Seite 70: Kapitel 8: Entfernen Und Installieren Von Vor Ort Austauschbaren Einheiten (Frus)
Um mögliche Beschädigungen der Komponente oder Datenverlust zu vermeiden, sollten die vor Ort austauschbaren Einheiten (FRUs) unbedingt durch einen autorisierten Servicetechniker ersetzt werden. VORSICHT: Dell Technologies empfiehlt, dass diese Reparaturen bei Bedarf von geschulten technischen Reparaturspezialisten durchgeführt werden. VORSICHT: Zur Erinnerung: Ihre Gewährleistung deckt keine Schäden ab, die möglicherweise während FRU- Reparaturen auftreten, die nicht von Dell Technologies autorisiert sind. -
Seite 71: Installieren Des Eingriffsschalters
Schritte 1. Trennen Sie das Kabel des Eingriffschalters vom Anschluss auf der Systemplatine. 2. Lösen Sie das Kabel des Schutzschalters aus der Halteklammer. 3. Schieben Sie den Eingriffsschalter aus dem Gehäuse. Installieren des Eingriffsschalters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 72: Netzteil
Schritte 1. Setzen Sie den Eingriffsschalter in den Steckplatz ein und schieben Sie den Schalter, um ihn im Steckplatz zu befestigen. 2. Führen Sie das Kabel des Schutzschalters durch die Halteklammer. 3. Verbinden Sie das Kabel des Eingriffschalters mit dem Anschluss auf der Systemplatine. Nächste Schritte 1. -
Seite 73: Installieren Der Stromversorgungseinheit
Schritte 1. Trennen Sie die Kabel des Netzteils von den Anschlüssen auf der Systemplatine. 2. Entfernen Sie das Netzteilkabel aus den Kabelführungen am Gehäuse. 3. Entfernen Sie die drei Schrauben (#6-32), mit denen das Netzteil am Gehäuse befestigt ist. 4. Schieben Sie das Netzteil vom Gehäuse weg und heben Sie es aus dem Gehäuse. Installieren der Stromversorgungseinheit VORSICHT: Die Informationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. -
Seite 74: Lüfterkanal
Schritte 1. Setzen Sie das Netzteil in das Gehäuse ein und schieben Sie es in Richtung der Gehäuserückseite. 2. Bringen Sie die drei Schrauben (#6-32) wieder an, mit denen das Netzteil am Gehäuse befestigt ist. 3. Führen Sie die Netzteilkabel durch die Kabelführungen am Gehäuse. 4. -
Seite 75: Installieren Des Lüfterkanals
2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Lüfterkanals und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Drücken Sie auf die Haltelaschen auf beiden Seiten des Lüfterkanals, um sie zu lösen. 2. - Seite 76 Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Lüfterkanals und stellt das Verfahren zum Einbauen bildlich dar. Schritte 1. Positionieren Sie den Lüfterkanal, um ihn an den Schlitzen am Computergehäuse auszurichten. 2. Drücken Sie den Lüfterkanal an, bis er einrastet. Nächste Schritte 1.
-
Seite 77: Prozessorlüfter Und Kühlkörperbaugruppe
Prozessorlüfter und Kühlkörperbaugruppe Entfernen des Prozessorlüfters und der Kühlkörperbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. WARNUNG: Der Kühlkörper kann im Normalbetrieb heiß werden. Lassen Sie den Kühlkörper ausreichend abkühlen, bevor Sie ihn berühren. -
Seite 78: Installieren Des Prozessorlüfters Und Der Kühlkörperbaugruppe
Installieren des Prozessorlüfters und der Kühlkörperbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. ANMERKUNG: Wenn der Prozessor oder der Kühlkörper wieder eingebaut wird, verwenden Sie das im Kit enthaltene Wärmeleitpad, um die Wärmeleitfähigkeit sicherzustellen. -
Seite 79: Prozessor
3. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Prozessor Entfernen des Prozessors Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. -
Seite 80: Vordere Eingabe/Ausgabe-Halterung
Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Prozessors und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Stellen Sie sicher, dass der Entriegelungshebel am Prozessorsockel vollständig geöffnet ist. 2. Richten Sie die Kerben des Prozessors auf die Laschen am Prozessorsockel aus und setzen Sie den Prozessor in den Prozessorsockel ein. -
Seite 81: Anbringen Der Vorderen Eingabe/Ausgabe-Halterung
Schritte 1. Entfernen Sie die zwei Schrauben (#6-32), mit denen die vordere Eingabe/Ausgabe-Halterung am Gehäuse befestigt ist. 2. Heben Sie die vordere Eingabe/Ausgabe-Halterung vom Gehäuse ab. Anbringen der vorderen Eingabe/Ausgabe-Halterung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 82: Netzschalter
Schritte 1. Richten Sie die vordere E/A-Halterung am Steckplatz am Gehäuse aus und setzen Sie sie darauf. 2. Bringen Sie die zwei Schrauben (#6-32) wieder an, mit denen die vordere E/A-Halterung am Gehäuse befestigt wird. Nächste Schritte 1. Installieren Sie die Frontverkleidung. 2. -
Seite 83: Einbauen Des Netzschalters
Schritte 1. Ziehen Sie das Netzschalter-Kabel vom Anschluss auf der Systemplatine ab. 2. Drücken Sie auf die Freigabelaschen am Netzschalter und schieben Sie das Netzschalterkabel über die Vorderseite aus dem Computer heraus. 3. Ziehen Sie das Netzschalterkabel aus dem Computer. Einbauen des Netzschalters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 84: Wireless-Antennenbaugruppe
Schritte 1. Führen Sie das Netzschalterkabel in den Steckplatz an der Vorderseite des Computers ein und drücken Sie oben auf den Netzschalter, bis er mit einem Klicken im Gehäuse einrastet. 2. Richten Sie das Kabel des Netzschalters aus und schließen Sie es an den Anschluss auf der Systemplatine an. Nächste Schritte 1. - Seite 85 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
-
Seite 86: Installieren Der Internen Antennenbaugruppe
Schritte 1. Entfernen Sie die Schraube (M2x3,5), mit der die Halterung der Wireless-Karte an der Hauptplatine befestigt ist. 2. Schieben Sie die Halterung der Wireless-Karte und heben Sie sie von der Wireless-Karte ab. 3. Trennen Sie die Antennenkabel von den Anschlüssen auf der Wireless-Mini-Card. 4. - Seite 87 Schritte 1. Lösen Sie den Schutzstreifen von der Rückseite der Antennen. 2. Setzen Sie die Antennen in die Schlitze im Gehäuse ein. Die Antennen müssen in den richtigen Schlitzen im Gehäuse installiert werden. Tabelle 25. Farbcodierung des Antennenkabels GEHÄUSEBESCHRIFTUNG FARBE DES ANTENNENKABELS ANT-W Weiß...
-
Seite 88: Externe Sma-Antennenbaugruppe
Nächste Schritte 1. Installieren Sie die Frontverkleidung. 2. Bringen Sie die Seitenabdeckung 3. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Externe SMA-Antennenbaugruppe Entfernen des optionalen SMA-Moduls Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 89: Einbauen Des Optionalen Sma-Moduls
Schritte 1. Öffnen Sie die Kabelhalterung und lösen Sie das SMA-Modulkabel aus der Kabelhalterung am Gehäuse. 2. Heben Sie die Zuglasche an, um die PCIe-Klappe zu öffnen. 3. Entfernen Sie das SMA-Modul aus dem Anschluss auf der Systemplatine. Einbauen des optionalen SMA-Moduls Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. - Seite 90 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
- Seite 91 Schritte 1. Um die PCIe-Dummy-Metallhalterung zu entfernen, führen Sie einen Schlitzschraubendreher in die Öffnung der Halterung ein, drücken Sie die Halterung, um sie zu lösen, und heben Sie die Halterung dann aus dem System heraus. 2. Heben Sie die Zuglasche an, um die PCIe-Klappe zu öffnen. 3.
-
Seite 92: Optionale Eingabe-/Ausgabemodule
Optionale Eingabe-/Ausgabemodule Serielles Modul Entfernen des optionalen seriellen Moduls Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des optionalen seriellen Moduls und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. -
Seite 93: Vga-Modul
Schritte 1. Entfernen Sie mit einem Schraubendreher die Abdeckung für das serielle Modul vom Gehäuse. ANMERKUNG: Dieser Schritt muss nur durchgeführt werden, wenn das serielle Modul zum ersten Mal installiert wird. 2. Verbinden Sie das Kabel des seriellen Moduls mit dem Anschluss (KB_MS_SERIAL) auf der Hauptplatine. 3. -
Seite 94: Installieren Des Optionalen Vga-Moduls
Schritte 1. Entfernen Sie die zwei Schrauben (4-40x6.5), mit denen das optionale VGA-Modul am Computergehäuse befestigt ist. 2. Trennen Sie das Kabel des VGA-Moduls vom Anschluss auf der Systemplatine. 3. Entfernen Sie das VGA-Modul aus dem Computer. Installieren des optionalen VGA-Moduls Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 95: Dp-Modul
Schritte 1. Führen Sie zum Entfernen der Dummy-Halterung einen Schlitzschraubendreher in die Öffnung der Halterung ein, drücken Sie die Halterung, um sie zu lösen, und heben Sie die Halterung dann aus dem System heraus. ANMERKUNG: Gilt, wenn Sie ein Upgrade des Systems durchführen, das nicht über diese optionalen Module verfügt. 2. -
Seite 96: Einbauen Des Optionalen Displayport-Moduls
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des optionalen DisplayPort-Moduls und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Entfernen Sie die zwei M3x3-Schrauben, mit denen das optionale DisplayPort-Modul am Computergehäuse befestigt ist. 2. Trennen Sie das Kabel des DisplayPort-Moduls vom Anschluss auf der Systemplatine. 3. -
Seite 97: Hdmi-Modul
Schritte 1. Führen Sie zum Entfernen der Dummy-Halterung einen Schlitzschraubendreher in die Öffnung der Halterung ein, drücken Sie die Halterung, um sie zu lösen, und heben Sie die Halterung dann aus dem System heraus. ANMERKUNG: Gilt, wenn Sie ein Upgrade des Systems durchführen, das nicht über diese optionalen Module verfügt. 2. -
Seite 98: Einbauen Des Optionalen Hdmi-Moduls
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des optionalen HDMI-Moduls und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Entfernen Sie die zwei M3x3-Schrauben, mit denen das optionale HDMI-Modul am Computergehäuse befestigt ist. 2. Trennen Sie das Kabel des HDMI-Moduls vom Anschluss auf der Systemplatine. 3. -
Seite 99: Systemplatine
Schritte 1. Führen Sie zum Entfernen der Dummy-Halterung einen Schlitzschraubendreher in die Öffnung der Halterung ein, drücken Sie die Halterung, um sie zu lösen, und heben Sie die Halterung dann aus dem System heraus. ANMERKUNG: Gilt, wenn Sie ein Upgrade des Systems durchführen, das nicht über diese optionalen Module verfügt. 2. - Seite 100 ANMERKUNG: Durch das Wiedereinbauen der Systemplatine werden alle unter Verwendung des BIOS-Setup-Programms vorgenommenen Änderungen im BIOS rückgängig gemacht. Sie müssen die entsprechenden Änderungen erneut vornehmen, nachdem Sie die Hauptplatine ausgetauscht haben. ANMERKUNG: Bevor Sie die Kabel von der Hauptplatine trennen, sollten Sie sich die Position der Anschlüsse notieren, sodass Sie die Kabel nach dem Wiedereinbau der Hauptplatine wieder korrekt anschließen können.
- Seite 101 16. Anschluss für M.2-PCIe-SSD 17. Thunderbolt-Stiftleiste 18. PCIe x16 (Steckplatz 2) 19. PCIe x1 (Steckplatz 1/2) 20. Prozessorsockel 21. Bildschirmanschluss 22. Anschluss für optionales Modul (HDMI, DP, VGA) Die nachfolgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des Verfahrens zum Entfernen. Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
- Seite 102 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
- Seite 103 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
-
Seite 104: Einbauen Der Systemplatine
Schritte 1. Entfernen Sie die zwei Schrauben (#6-32), mit denen die I/O-Halterung am Gehäuse befestigt ist. 2. Schieben und entfernen Sie die vordere I/O-Halterung aus dem Gehäuse. 3. Trennen Sie die Netzkabel und HDD-Kabel, die mit der Systemplatine verbunden sind, und lösen Sie sie aus den Kabelführungen am Gehäuse. - Seite 105 1. Anschluss für Gehäuseeingriffschalter 2. ATX CPU-Netzanschluss 3. Anschluss für Systemlüfter 4. Arbeitsspeichermodul-Anschlüsse 5. Anschluss für Netzschalter 6. Anschluss für Lesegerät für SD-Karten 7. Knopfzellenbatterie 8. Systemstromversorgungsanschluss 9. SATA3-Anschluss (weiß) 10. Anschluss für SATA-Stromkabel 11. SATA-1-Anschluss (schwarz) 12. Anschluss für internen Lautsprecher 13.
- Seite 106 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
- Seite 107 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
- Seite 108 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
- Seite 109 Schritte 1. Schieben Sie die vorderen E/A-Anschlüsse auf der Systemplatine in die vorderen Steckplätze des E/A-Gehäuses und richten Sie die Schraubenbohrungen auf der Systemplatine auf die Schraubenbohrungen am Gehäuse aus. 2. Bringen Sie die M.2-Abstandsschraube (6-32) wieder an, mit der die Systemplatine am Gehäuse befestigt wird. 3.
-
Seite 110: Kapitel 9: Software
● Windows 10 CMIT Government Edition (nur China) ● Ubuntu Linux 22.04 LTS Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern in der Dell Wissensdatenbank den Artikel „Häufig gestellte Fragen zu Treibern und Downloads“ mit der Artikelnummer 000123347. Software... -
Seite 111: Kapitel 10: Bios-Setup
BIOS-Setup VORSICHT: Die Einstellungen im BIOS-Setup sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Abhängig vom Computer und den installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. -
Seite 112: Einmaliges F12-Startmenü
Abhängig vom Computer und den installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. Tabelle 27. System-Setup-Optionen – Menü „Systeminformationen“ Übersicht OptiPlex Tower 7010 BIOS Version Zeigt die Versionsnummer des BIOS an. Service Tag Zeigt das Service-Tag des Computers an. -
Seite 113: Übersicht
Aktiviert die Einstellung zur Festlegung, ob der Computer nur mit validierter Boot- Software starten kann. Standardmäßig ist die Option Unterstützung für sicheren Start aktiviert. Für zusätzliche Sicherheit empfiehlt Dell Technologies, die Option Sicherer Start aktiviert zu lassen, um sicherzustellen, dass die UEFI-Firmware das Betriebssystem während des Startvorgangs validiert. - Seite 114 Computer nicht mehr wiederhergestellt werden kann. Standardmäßig ist die Option Microsoft UEFI-ZS aktivieren aktiviert. Für zusätzliche Sicherheit empfiehlt Dell Technologies, die Option Microsoft UEFI- ZS aktiviert zu lassen, um die größtmögliche Kompatibilität mit Geräten und Betriebssystemen zu gewährleisten.
- Seite 115 Tabelle 29. System-Setup-Optionen – Menü „Integrated Devices“ (fortgesetzt) Integrierte Geräte Dust Filter Maintenance Aktivieren oder Deaktivieren der Wartung des Staubfilters Standardmäßig ist die Option Disabled aktiviert. Tabelle 30. System-Setup-Optionen – Menü „Storage“ Storage SATA Operation Aktivieren oder Deaktivieiren des Betriebsmodus des integrierten SATA-Festplatten- Controllers.
-
Seite 116: Multi-Display
Tabelle 31. System-Setup-Optionen – Menü „Display“ Display Multi-Display Enable Multi-Display Aktivieren oder Deaktivieren der Multi-Display-Tasten auf dem Computer. Standardmäßig ist diese Funktion aktiviert. Primäres Display Video: Primäres Display Bestimmt das primäre Display, wenn mehrere Controller auf dem Computer verfügbar sind. Standardmäßig ist die Option Auto aktiviert. -
Seite 117: Sicherheit
TPM On (TPM Ein) Ermöglicht das Aktivieren oder Deaktivieren des TPM Standardmäßig ist die Option TPM ein aktiviert. Für zusätzliche Sicherheit empfiehlt Dell Technologies, TPM aktiviert zu lassen, damit diese Sicherheitstechnologien vollständig funktionieren. PPI-Kennwortumgehung zum Aktivieren von Die Optionen zur Umgehung des Physical Presence Interface (PPI) steuern, ob das Befehlen Betriebssystem bestimmte Aspekte des TPM verwalten kann. - Seite 118 Option kehrt zum Status „Deaktiviert“ zurück, wenn das System neu gestartet wird. Standardmäßig ist die Option Clear deaktiviert. Dell Technologies empfiehlt, die Option Löschen nur dann zu aktivieren, wenn TPM- Daten gelöscht werden müssen. PPI ByPass for Clear Commands (PPI- Steuert das TPM Physical Presence Interface (PPI).
-
Seite 119: Zugriff Über Legacy-Verwaltungsschnittstelle
Informationen nach dem Beenden des System-BIOS. Diese Option kehrt zum Status „Deaktiviert“ zurück, wenn das System neu gestartet wird. Standardmäßig ist die Option Clear deaktiviert. Dell Technologies empfiehlt, die Option Löschen nur dann zu aktivieren, wenn PTT- fTPM-Daten gelöscht werden müssen. Chassis intrusion Gehäuseeingriffserkennung... - Seite 120 Betriebssystem zu bestätigen, dass die bewährten Praktiken für die Sicherheit von der UEFI-Firmware implementiert wurden. Standardmäßig ist die Option SMM Security Mitigation aktiviert. Für zusätzliche Sicherheit empfiehlt Dell Technologies, die Option SMM Security Mitigation aktiviert zu lassen, es sei denn, Sie verfügen über eine bestimmte Anwendung, die nicht kompatibel ist.
- Seite 121 Computer kann erst wieder neu gestartet werden, wenn das Ereignis gelöscht wurde. Standardmäßig ist die Option Erkennung von Manipulationen am Firmwaregerät aktiviert. Für zusätzliche Sicherheit empfiehlt Dell Technologies, die Option Erkennung von Manipulationen am Firmwaregerät aktiviert zu lassen. Tabelle 35. System-Setup-Optionen – Menü „Passwords“ Kennwörter...
- Seite 122 ANMERKUNG: Diese Anforderungen wirken sich nicht auf das Festplattenkennwort aus. Standardmäßig ist die Option Sicheres Kennwort aktiviert. Für zusätzliche Sicherheit empfiehlt Dell Technologies, die Option Sicheres Kennwort aktiviert zu lassen, damit komplexe Kennwörter festgelegt werden müssen. NVMe SSD0 Festlegen, Ändern oder Löschen des NVMe-SSD0-Kennworts für das Festplattenlaufwerk.
- Seite 123 Endnutzer jedoch, sein eigenes Kennwort anzugeben. Standardmäßig ist die Option Änderung des Kennworts durch Nutzer ohne Administratorrechte zulassen aktiviert. Für zusätzliche Sicherheit empfiehlt Dell Technologies, die Option Änderung des Kennworts durch Nutzer ohne Administratorrechte zulassen deaktiviert zu lassen.
-
Seite 124: Systemverwaltung
Allow Non-Admin PSID Revert Enable Allow Non-Admin PSID Revert Steuert den Zugriff auf die Physical Security ID (PSID) Revert-Funktion von NVMe- Festplatten über die Dell Security Manager-Eingabeaufforderung. Standardmäßig ist diese Option deaktiviert. Tabelle 36. System-Setup-Optionen – Menü „Update, Recovery“ Update, Recovery UEFI Capsule Firmware Updates Zum Aktivieren oder Deaktivieren der BIOS-Aktualisierungen über UEFI Capsule-... - Seite 125 Tabelle 37. System-Setup-Optionen – Menü „System Management“ (fortgesetzt) Systemverwaltung Standardmäßig ist die Option Restrict MEBx Access aktiviert. MEBx Hotkey Aktivieren oder Deaktivieren des MEBx-Hotkey. Standardmäßig ist diese Option deaktiviert. USB Provision Enable USB Provision Aktivieren oder Deaktivieren der Bereitstellung von Intel AMT über die lokale Bereitstellungsdatei über ein USB-Speichergerät.
-
Seite 126: Virtualisierung
Tabelle 40. System-Setup-Optionen – Menü „Virtualization“ (fortgesetzt) Virtualisierung Standardmäßig ist diese Funktion aktiviert. Intel Trusted Execution-Technologie (TXT) Enable Intel Trusted Execution Technology Gibt an, ob ein Measured Virtual Machine Monitor (MVMM) die zusätzlichen (TXT) Hardwarefunktionen der Intel Trusted Execution Technology nutzen kann. Standardmäßig ist diese Option deaktiviert. -
Seite 127: Aktualisieren Des Bios In Linux Und Ubuntu
Ressource auf der Dell Support-Seite. Schritte 1. Rufen Sie die Dell Support-Seite auf. 2. Klicken Sie auf Produktsupport. Klicken Sie auf Support durchsuchen, geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Suchen. ANMERKUNG: Wenn Sie kein Service-Tag-Nummer haben, verwenden Sie die SupportAssist-Funktion, um Ihren Computer automatisch zu identifizieren. -
Seite 128: Aktualisieren Des Bios Über Das Einmalige F12-Startmenü
F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird. -
Seite 129: Zuweisen Eines System-Setup-Kennworts
Tabelle 43. System- und Setup-Kennwort (fortgesetzt) Kennworttyp Beschreibung Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen. Sie können ein Systemkennwort und ein Setup-Kennwort zum Schutz Ihres Computers erstellen. VORSICHT: Die Kennwortfunktionen bieten einen gewissen Schutz für die auf dem System gespeicherten Daten. -
Seite 130: Löschen Von Cmos-Einstellungen
Löschen von Kennwörtern für BIOS (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter „Support kontaktieren“ auf der Dell Support-Seite beschrieben auf, um Computer- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zur Vorgehensweise beim Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in... -
Seite 131: Kapitel 11: Troubleshooting
Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: ●... -
Seite 132: Systemdiagnoseanzeigen
Lösungsvorschlag Nicht behebbarer SPI-Flash- ● Bauen Sie die Systemplatine Fehler wieder ein. CPU-Fehler ● Führen Sie das Tool Dell SupportAssist/Dell Diagnostics aus. ● Wenn das Problem weiterhin besteht, muss die Systemplatine ersetzt werden. Systemplatinenfehler (schließt ● Flash mit neuester BIOS- eine Beschädigung des BIOS... -
Seite 133: Wiederherstellen Des Betriebssystems
SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit installiertem Windows- Betriebssystem vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können. -
Seite 134: Zurücksetzen Der Echtzeituhr (Rtc)
Sicherungsmedien und Wiederherstellungsoptionen Es wird empfohlen, ein Wiederherstellungslaufwerk für die Fehlerbehebung zu erstellen und Probleme zu beheben, die ggf. unter Windows auftreten. Dell bietet mehrere Optionen für die Wiederherstellung des Windows-Betriebssystems auf Ihrem Dell Computer. Weitere Informationen finden Sie unter Dell Windows Backup Media and Recovery Options (Sicherungsmedien und Wiederherstellungsoptionen). -
Seite 135: Kapitel 12: Hilfe Erhalten Und Kontaktaufnahme Mit Dell
Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie auf der Dell Support-Seite. ANMERKUNG: Die Verfügbarkeit der Services kann je nach Land oder Region und Produkt variieren.
