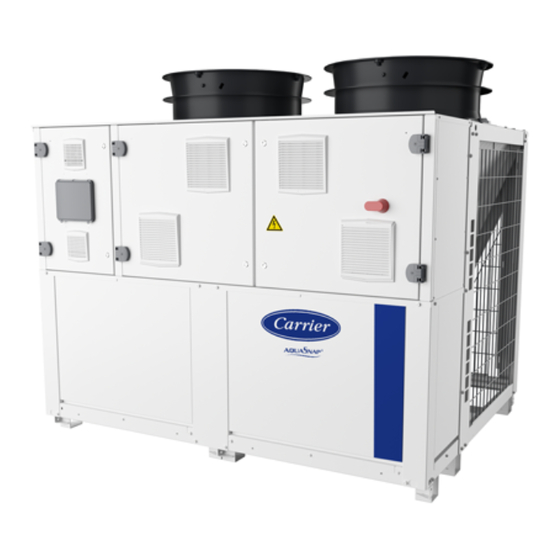

Carrier R-290 Anleitung Für Die Installation
Inhaltsverzeichnis
ANLEITUNG FÜR DIE INSTALLATION UND DEN BETRIEB VON ZUBEHÖR
B E T R O F F E N E
ZUBEHÖRLISTE
1 - MESSFÜHLER UND VERNETZUNGSKITS .......................................................................................................................2
1.1 - Opt_58 - LEIT-/FOLGEBETRIEB ....................................................................................................................................2
1.2 - Opt_312 - AUSSENTEMPERATURFÜHLER .................................................................................................................4
1.3 - Opt_312A - BRAUCHWASSERFÜHLER .......................................................................................................................6
1.4 - Opt_159C - KÄLTEMITTEL-LECKAGEWÄCHTER ........................................................................................................8
1.5 - Opt_298C - CONNECTED SERVICES (4G-Modem) ....................................................................................................10
2 - MECHANISCHE INSTALLATIONSKITS ........................................................................................................................... 11
2.1 - Opt_308 - SCHWINGUNGSDÄMPFER (AVM) ............................................................................................................. 11
3 - HYDRAULISCHE INSTALLATIONSKITS ..........................................................................................................................13
3.1 - Opt_309A - FLEXIBLER ANSCHLUSS .........................................................................................................................13
3.2 - Opt_347 - BRAUCHWASSER-3-WEGE-VENTIL, LIEFERUNG & STEUERUNG ....................................................... 14
EINLEITUNG UND SICHERHEITSHINWEISE
Gilt für alle in dieser Anleitung beschriebenen Zubehörteile
Alle Sicherheitshinweise sind der EHS-Anleitung zu entnehmen. Eine Papierversion wird mit dem Gerät geliefert, die digitale
Version ist über den QR-Code des Digilinks am gleichen Ort wie die Installations-, Betriebs- und Wartungsanleitung abrufbar
(wenden Sie sich an Ihren örtlichen Händler).
Das in diesem Dokument beschriebene Zubehör wurde für den Betrieb mit R290-Geräten entwickelt und geprüft.
Die Abbildungen in diesem Dokument dienen nur zur Veranschaulichung und sind nicht Bestandteil eines Kauf- oder Vertragsangebotes. Der Hersteller behält sich
das Recht vor, jederzeit und ohne vorherige Ankündigung konstruktive Änderungen vorzunehmen.
P R O D U K T E :
R - 2 9 0
-
L U F T - W A S S E R - W Ä R M E P U M P E
Übersetzung des Originaldokuments
Inhaltsverzeichnis
Verwandte Anleitungen für Carrier R-290
Inhaltszusammenfassung für Carrier R-290
-
Seite 1: Inhaltsverzeichnis
ANLEITUNG FÜR DIE INSTALLATION UND DEN BETRIEB VON ZUBEHÖR B E T R O F F E N E P R O D U K T E : R - 2 9 0 L U F T - W A S S E R - W Ä R M E P U M P E ZUBEHÖRLISTE 1 - MESSFÜHLER UND VERNETZUNGSKITS ........................2 1.1 - Opt_58 –... -
Seite 2: Messfühler Und Vernetzungskits
1 - MESSFÜHLER UND VERNETZUNGSKITS 1.1 - Opt_58 – LEIT-/FOLGEBETRIEB 1.1.1 - INKOMPATIBILITÄT 1.1.6 - PHYSISCHE INSTALLATION Keine Inkompatibilität dieses Zubehörs mit anderen Funktionen. Der Messfühler muss am Austritt des Wasserverteilers an einer speziellen und geeigneten Messfühlerhalterung angebracht Bitte beachten, dass das Kit den Leit-/Folge-Betrieb nur mit werden. -
Seite 3: Anschluss Des Messfühlers
1 - MESSFÜHLER UND VERNETZUNGSKITS 1.1.7.2 - Anschluss des Messfühlers Messfühler-Regelungstyp: 4-20 mA. Den Messfühler an die Eingänge X1-107 & X1-108 der Klemmen für bauseitige Geräte am Leitgerät anschließen, wie unten gezeigt: Wasservorlauf System 15 m Verteiler Vorlauf Geräte Bitte beachten, dass ein Tauchrohr erforderlich ist, um den Messfühler zu positionieren und eine genaue Messung zu gewährleisten. Das Kabel muss durch eine spezielle Kabelverschraubung an der Rückseite des Schranks in den Schaltkasten geführt werden. -
Seite 4: Opt_312 - Aussentemperaturfühler
1 - MESSFÜHLER UND VERNETZUNGSKITS 1.2 - Opt_312 – AUSSENTEMPERATURFÜHLER 1.2.1 - INKOMPATIBILITÄT 1.2.3 - INHALT DES KITS Keine Inkompatibilität dieses Zubehörs mit anderen Funktionen. Baugröße Bestellnummer Lieferumfang des Gerätes des Kits 1.2.2 - BESCHREIBUNG Alle 00PSG004282800A Temperaturfühler mit 25-m-Kabel Für die Positionierung des Messfühlers an einer Stelle, wo er nicht den Witterungsbedingungen, dem Sonnenlicht und der thermischen Belastung der Maschine ausgesetzt ist, um eine... - Seite 5 1 - MESSFÜHLER UND VERNETZUNGSKITS 1.2.6.2 - Elektrischer Anschluss Den Messfühler an die Eingänge X1-120 und X1-121 für bauseitige Geräte anschließen. 25 m 1.2.7 - SOFTWARE-EINSTELLUNGEN Das Kabel muss durch eine spezielle Kabelverschraubung an der Rückseite des Schranks in den Schaltkasten geführt werden. Den Außentemperaturfühler im SmartUse-Schnellkonfigurations- * Zum Einführen des Kabels eine freie Verschraubung verwenden.
-
Seite 6: Opt_312A - Brauchwasserfühler
1 - MESSFÜHLER UND VERNETZUNGSKITS 1.3 - Opt_312A – BRAUCHWASSERFÜHLER 1.3.1 - INKOMPATIBILITÄT 1.3.4 - HANDHABUNG UND INSTALLATION Keine Inkompatibilität dieses Zubehörs mit anderen Funktionen. Einbauort des Messfühlers: ■ Am Brauchwasserspeicher. 1.3.2 - BESCHREIBUNG ■ Position, an der die richtige Temperatur des Wassertanks erreicht wird. - Seite 7 1 - MESSFÜHLER UND VERNETZUNGSKITS Das Kabel muss durch eine spezielle Kabelverschraubung an der Rückseite des Schranks in den Schaltkasten geführt werden. * Zum Einführen des Kabels eine freie Verschraubung verwenden. Das Bild ist nur ein Beispiel. 1.3.9 - SOFTWARE-EINSTELLUNGEN Das Brauchwasser in der Systemseite des SmartUse-Schnellkonfigurationsbildschirms aktivieren und den Brauchwassersollwert und den Legionellenschutz-Sollwert auf der Sollwertseite 2 einstellen.
-
Seite 8: Opt_159C - Kältemittel-Leckagewächter
1 - MESSFÜHLER UND VERNETZUNGSKITS 1.4 - Opt_159C – KÄLTEMITTEL-LECKAGEWÄCHTER 1.4.1 - INKOMPATIBILITÄT Der Messfühler befindet sich im Inneren der Maschine auf der Kältemittelseite. Der Einbauort ist bei Geräten mit einem und zwei Keine Inkompatibilität dieses Zubehörs mit anderen Funktionen. Kreisen dieselbe. -
Seite 9: Elektrischer Anschluss
1 - MESSFÜHLER UND VERNETZUNGSKITS 1.4.5 - ABMESSUNGEN Der Messfühler wird mit einem 1,5 m langen Kabel geliefert. Dieser Länge ist ausreichend, um die Klemmleiste mit der Endposition des Geräts zu verbinden. 1.4.6 - TECHNISCHE DATEN Gewährleistet mehr als 15 Jahre lang hohe Leistung ohne Verstopfung oder Beschädigung. Der Sensor ist mit einer LED-Betriebsanzeige ausgestattet: dauerleuchtend Einschalten des Sensors und Selbsttest... -
Seite 10: Opt_298C - Connected Services (4G-Modem)
■ Rund-um-die-Uhr-Notdienst: Wartungsvertrag abgeschlossen haben, erhalten Vorrang beim rund um die Uhr verfügbaren Keine Inkompatibilität dieses Zubehörs mit anderen Funktionen. Notfallservice. ■ Betriebliche Inspektionen: Carrier führt gründliche 1.5.2 - EINLEITUNG UND SICHERHEITSHINWEISE / BESCHREIBUNG Inspektionen und Anpassungen der Anlagen durch, um deren reibungslosen und effizienten Betrieb zu gewährleisten. -
Seite 11: Mechanische Installationskits
2 - MECHANISCHE INSTALLATIONSKITS 2.1 - Opt_308 – SCHWINGUNGSDÄMPFER (AVM) 2.1.1 - INKOMPATIBILITÄT 2.1.3 - INHALT DES KITS Keine Inkompatibilität dieses Zubehörs mit anderen Funktionen. Gerät Bestellnummer des Kits Lieferumfang Zur Steigerung der Wirksamkeit wird empfohlen, die Schwingungsdämpfer mit flexiblen Wasseranschlüssen zu Beutel mit 6 Ein Kreis 00PSG004283400A... -
Seite 12: Abmessungen
2 - MECHANISCHE INSTALLATIONSKITS AUSGANGSREAKTIONEN UND GLEICHGEWICHTSPRÜFUNG Positionierung P01 bis P06/12 Siehe Maßzeichnung: Ein Kreis Zwei Kreise Baugröße Gesamtgewicht 40 kW 100,6 99,0 93,6 91,9 71,8 70,2 50 kW 100,7 96,4 72,6 69,3 Ein Kreis Basisgerät 60 kW 114,6 114,3 104,1 103,9 71,7... -
Seite 13: Hydraulische Installationskits
3 - HYDRAULISCHE INSTALLATIONSKITS 3.1 - Opt_309A – FLEXIBLER ANSCHLUSS 3.1.1 - INKOMPATIBILITÄT 3.1.4 - HANDHABUNG UND INSTALLATION Keine Inkompatibilität dieses Zubehörs mit anderen Funktionen. Die Schläuche werden als Verlängerung der Ein- und Austrittsleitungen des Geräts angeschlossen. Sie können Zur Steigerung der Wirksamkeit wird empfohlen, die flexiblen entweder zwischen dem Austritt am Gerät und dem Filter oder am Wasseranschlüsse mit Schwingungsdämpfern zu kombinieren Austritt des Filters installiert werden, wenn die Installation dies... -
Seite 14: Opt_347 - Brauchwasser-3-Wege-Ventil, Lieferung & Steuerung
3 - HYDRAULISCHE INSTALLATIONSKITS 3.2 - Opt_347 – BRAUCHWASSER-3-WEGE-VENTIL, LIEFERUNG & STEUERUNG 3.2.1 - INKOMPATIBILITÄT 3.2.5 - ABMESSUNGEN Keine Inkompatibilität dieses Zubehörs mit anderen Funktionen. Das Ventil verfügt über 3 2-Zoll-Wasseranschlüsse Bitte beachten, dass damit ein Leit-/Folge-Betrieb nur mit anderen R290-Luft-Wasser-Wärmepumpen möglich ist. - Seite 15 3 - HYDRAULISCHE INSTALLATIONSKITS 3.2.6 - ELEKTRISCHER ANSCHLUSS Die Eingänge X1-116 und X1-117 an der Klemmenleiste für bauseitige Geräte identifizieren. Das Kabel muss durch eine spezielle Kabelverschraubung an der Rückseite des Schranks in den Schaltkasten bzw. aus ihm heraus geführt werden. * Zum Einführen des Kabels eine freie Verschraubung verwenden.
- Seite 16 Stelle als konform mit den Anforderungen der ISO 45001 (letzte gültige Version) zertifiziert. Nähere Informationen erhalten Sie von Ihrem Ansprechpartner im Vertrieb. Bestellnr.: 30862, 03.2025. Ersetzt Bestellnummer: Neu. Carrier, Montluel, Frankreich. Der Hersteller behält sich das Recht vor, technische Änderungen ohne vorherige Ankündigung vorzunehmen. Gedruckt in der Europäischen Union.
