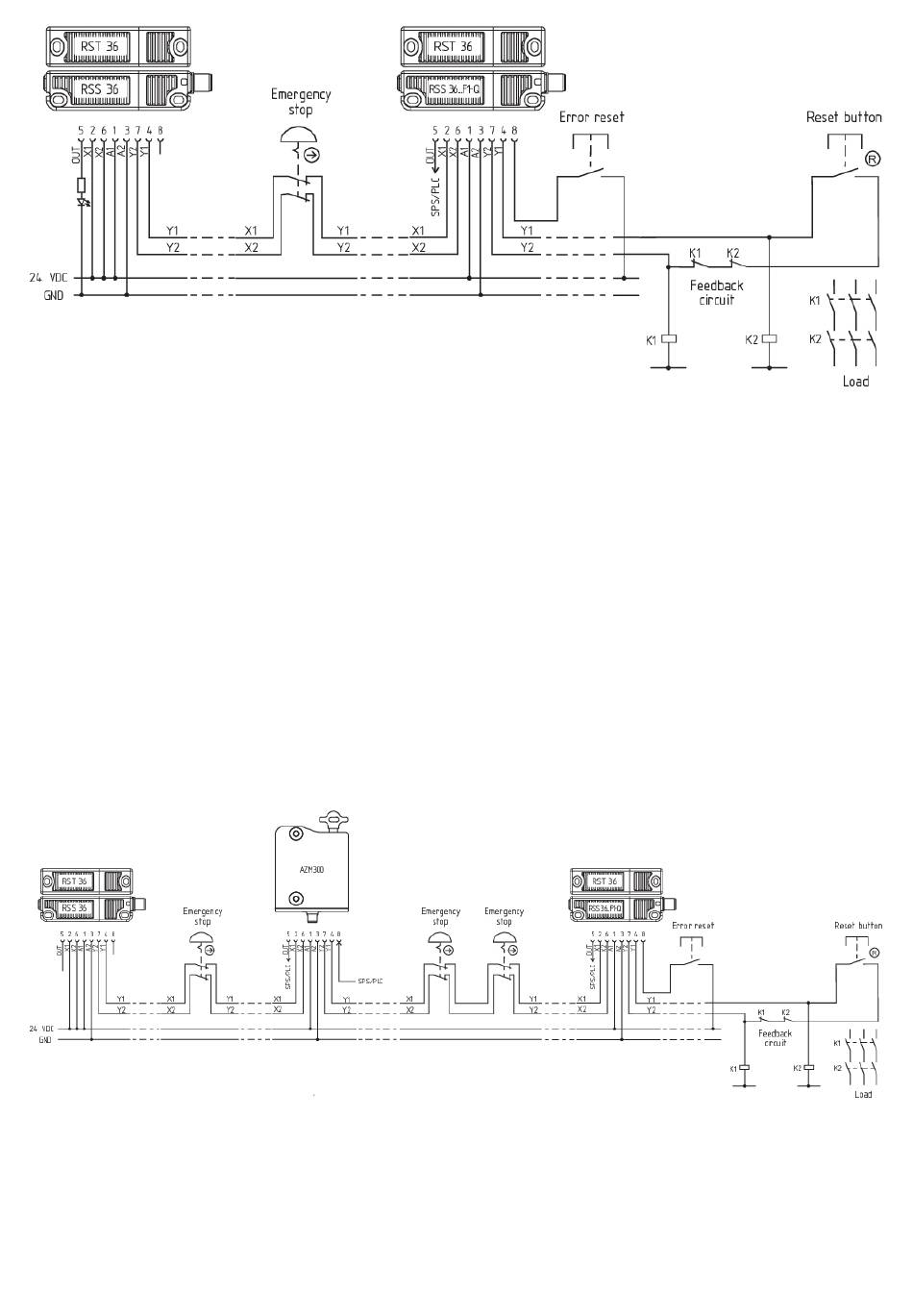

Anschlussbeispiel 5: Reihenschaltung mit RSS260...SD-F1-Q als Master mit EDM und serieller Diagnose
Der Sicherheits-Sensor RSS260...F1 steuert zwangsgeführte Hilfsschütze oder Relais direkt an. Die F1-Funktion
überwacht zusätzlich zu den Rückführkontakten eine fallende Flanke des Reset-Tasters. Der Sensor schaltet mit
dem Loslassen des Tasters ein. Er kann zur manuellen Rückstellung an hintertretbaren Schutzeinrichtungen
eingesetzt werden. Der abgesicherte Bereich muss so gestaltet sein, dass ein einzelner ResetTaster ausreichend ist.
Die Q-Funktion überwacht in die Kette eingebundene NOT-HALT-Taster. Bei fehlerhaften NOT-HALT-Signalen muss
durch die Q-Überwachung die Fehlermeldung über den seriellen Diagnosekanal zurückgesetzt werden
Anschlussbeispiel 5: Reihenschaltung RSS 36...F1-Q mit gemischten Komponenten
Der Sicherheits-Sensor RSS 36...F1 steuert zwangsgeführte Hilfsschütze oder Relais direkt an. Die F1-Funktion
überwacht zusätzlich zu den Rückführkontakten eine fallende Flanke des Reset-Tasters. Der Sensor schaltet mit
dem Loslassen des Tasters ein. Er kann zur manuellen Rückstellung an hintertretbaren Schutzeinrichtungen
eingesetzt werden. Der abgesicherte Bereich muss so gestaltet sein, dass ein einzelner ResetTaster ausreichend ist.
Die Q-Funktion überwacht in die Kette eingebundene NOT-HALT-Taster und bedingt eine separate Fehler-
Quittierungstaste.
5.4 Anschlussbelegung und Zubehör Steckverbinder
