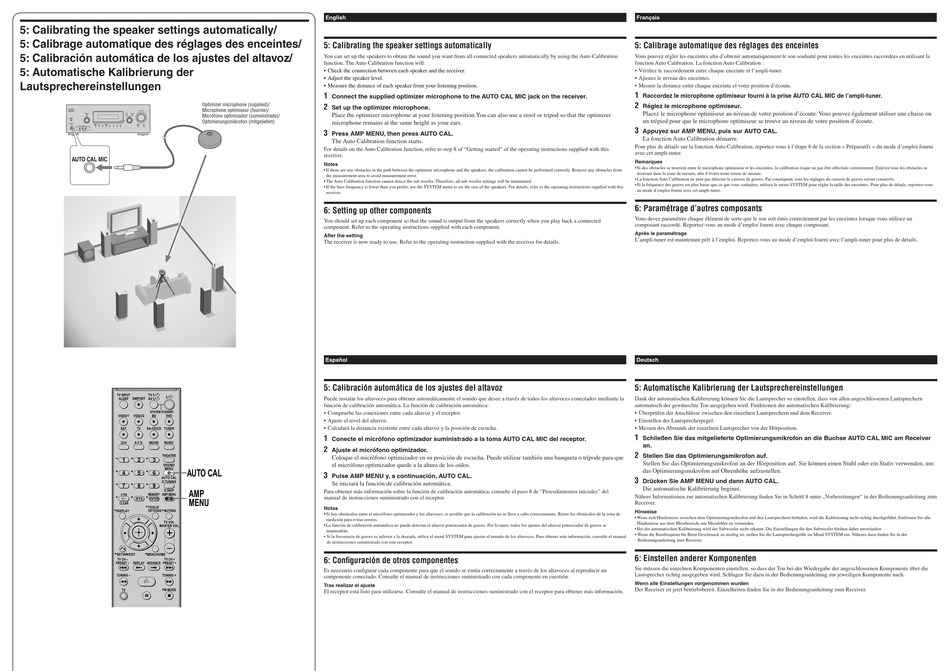

5: Calibrating the speaker settings automatically/
5: Calibrage automatique des réglages des enceintes/
5: Calibración automática de los ajustes del altavoz/
5: Automatische Kalibrierung der
Lautsprechereinstellungen
?/1
MASTER VOLUME
TUNING MODE
DISPLAY
INPUT MODE
TUNING
INPUT SELECTOR
SPEAKERS
(OFF/A/B)
AUTO CAL MIC
ENTER
MEMORY/
DIMMER
SLEEP
DECODING
SUR BACK
2CH
A.F.D.
MOVIE
MUSIC
ANALOG
DIRECT
MUTING
PHONES
VIDEO 2 IN/PORTABLE AV IN
VIDEO
L AUDIO R
TV INPUT
TV ?/1
?/1
SLEEP
DMPORT
AV ?/1
SYSTEM STANDBY
VIDEO1
VIDEO2
BD
DVD
SAT
TV
SA-CD/CD TUNER
2CH
A.F.D.
MOVIE
MUSIC
THEATRE
1
2
3
DVD/BD
MENU
AUTO CAL
4
5
6
AUTO CAL
D.TUNING
7
8
9
D.SKIP
AMP
>10
MEMORY
AMP MENU
-
0/10
ENTER
MENU
CLEAR
TOOLS/
DISPLAY
OPTIONS
MUTING
TV VOL
MASTER VOL
O
RETURN/EXIT
MENU/HOME
TV CH –
TV CH +
PRESET –
REPLAY ADVANCE
PRESET +
<
<
.
>
TUNING –
TUNING +
m
H
M
TV
FM MODE
X
x
English
5: Calibrating the speaker settings automatically
You can set up the speakers to obtain the sound you want from all connected speakers automatically by using the Auto Calibration
function. The Auto Calibration function will:
• Check the connection between each speaker and the receiver.
• Adjust the speaker level.
• Measure the distance of each speaker from your listening position.
1
Connect the supplied optimizer microphone to the AUTO CAL MIC jack on the receiver.
Optimizer microphone (supplied)/
2
Set up the optimizer microphone.
Microphone optimiseur (fournie)/
Place the optimizer microphone at your listening position.You can also use a stool or tripod so that the optimizer
Micrófono optimizador (suministrada)/
Optimierungsmikrofon (mitgeliefert)
microphone remains at the same height as your ears.
3
Press AMP MENU, then press AUTO CAL.
The Auto Calibration function starts.
For details on the Auto Calibration function, refer to step 8 of "Getting started" of the operating instructions supplied with this
receiver.
Notes
•
If there are any obstacles in the path between the optimizer microphone and the speakers, the calibration cannot be performed correctly. Remove any obstacles from
the measurement area to avoid measurement error.
•
The Auto Calibration function cannot detect the sub woofer. Therefore, all sub woofer settings will be maintained.
•
If the bass frequency is lower than you prefer, use the SYSTEM menu to set the size of the speakers. For details, refer to the operating instructions supplied with this
receiver.
6: Setting up other components
You should set up each component so that the sound is output from the speakers correctly when you play back a connected
component. Refer to the operating instructions supplied with each component.
After the setting
The receiver is now ready to use. Refer to the operating instruction supplied with the receiver for details.
Español
5: Calibración automática de los ajustes del altavoz
Puede instalar los altavoces para obtener automáticamente el sonido que desee a través de todos los altavoces conectados mediante la
función de calibración automática. La función de calibración automática:
• Compruebe las conexiones entre cada altavoz y el receptor.
• Ajuste el nivel del altavoz.
• Calculará la distancia existente entre cada altavoz y la posición de escucha.
1
Conecte el micrófono optimizador suministrado a la toma AUTO CAL MIC del receptor.
2
Ajuste el micrófono optimizador.
Coloque el micrófono optimizador en su posición de escucha. Puede utilizar también una banqueta o trípode para que
el micrófono optimizador quede a la altura de los oídos.
3
Pulse AMP MENU y, a continuación, AUTO CAL.
Se iniciará la función de calibración automática.
Para obtener más información sobre la función de calibración automática, consulte el paso 8 de "Procedimientos iniciales" del
manual de instrucciones suministrado con el receptor.
Notas
•
Si hay obstáculos entre el micrófono optimizador y los altavoces, es posible que la calibración no se lleve a cabo correctamente. Retire los obstáculos de la zona de
medición para evitar errores.
•
La función de calibración automática no puede detectar el altavoz potenciador de graves. Por lo tanto, todos los ajustes del altavoz potenciador de graves se
mantendrán.
• Si la frecuencia de graves es inferior a la deseada, utilice el menú SYSTEM para ajustar el tamaño de los altavoces. Para obtener más información, consulte el manual
de instrucciones suministrado con este receptor.
6: Confi guración de otros componentes
Es necesario confi gurar cada componente para que el sonido se emita correctamente a través de los altavoces al reproducir un
componente conectado. Consulte el manual de instrucciones suministrado con cada componente en cuestión.
Tras realizar el ajuste
El receptor está listo para utilizarse. Consulte el manual de instrucciones suministrado con el receptor para obtener más información.
Français
5: Calibrage automatique des réglages des enceintes
Vous pouvez régler les enceintes afi n d'obtenir automatiquement le son souhaité pour toutes les enceintes raccordées en utilisant la
fonction Auto Calibration. La fonction Auto Calibration :
• Vérifi ez le raccordement entre chaque enceinte et l'ampli-tuner.
• Ajustez le niveau des enceintes.
• Mesure la distance entre chaque enceinte et votre position d'écoute.
1
Raccordez le microphone optimiseur fourni à la prise AUTO CAL MIC de l'ampli-tuner.
2
Réglez le microphone optimiseur.
Placez le microphone optimiseur au niveau de votre position d'écoute. Vous pouvez également utiliser une chaise ou
un trépied pour que le microphone optimiseur se trouve au niveau de votre position d'écoute.
3
Appuyez sur AMP MENU, puis sur AUTO CAL.
La fonction Auto Calibration démarre.
Pour plus de détails sur la fonction Auto Calibration, reportez-vous à l'étape 8 de la section « Préparatifs » du mode d'emploi fourni
avec cet ampli-tuner.
Remarques
•
Si des obstacles se trouvent entre le microphone optimiseur et les enceintes, la calibration risque ne pas être effectuée correctement. Enlevez tous les obstacles se
trouvant dans la zone de mesure, afi n d'éviter toute erreur de mesure.
• La fonction Auto Calibration ne peut pas détecter le caisson de graves. Par conséquent, tous les réglages du caisson de graves seront conservés.
• Si la fréquence des graves est plus basse que ce que vous souhaitez, utilisez le menu SYSTEM pour régler la taille des enceintes. Pour plus de détails, reportez-vous
au mode d'emploi fourni avec cet ampli-tuner.
6: Paramétrage d'autres composants
Vous devez paramétrer chaque élément de sorte que le son soit émis correctement par les enceintes lorsque vous utilisez un
composant raccordé. Reportez-vous au mode d'emploi fourni avec chaque composant.
Après le paramétrage
L'ampli-tuner est maintenant prêt à l'emploi. Reportez-vous au mode d'emploi fourni avec l'ampli-tuner pour plus de détails.
Deutsch
5: Automatische Kalibrierung der Lautsprechereinstellungen
Dank der automatischen Kalibrierung können Sie die Lautsprecher so einstellen, dass von allen angeschlossenen Lautsprechern
automatisch der gewünschte Ton ausgegeben wird. Funktionen der automatischen Kalibrierung:
• Überprüfen der Anschlüsse zwischen den einzelnen Lautsprechern und dem Receiver.
• Einstellen der Lautsprecherpegel.
• Messen des Abstands der einzelnen Lautsprecher von der Hörposition.
1
Schließen Sie das mitgelieferte Optimierungsmikrofon an die Buchse AUTO CAL MIC am Receiver
an.
2
Stellen Sie das Optimierungsmikrofon auf.
Stellen Sie das Optimierungsmikrofon an der Hörposition auf. Sie können einen Stuhl oder ein Stativ verwenden, um
das Optimierungsmikrofon auf Ohrenhöhe aufzustellen.
3
Drücken Sie AMP MENU und dann AUTO CAL.
Die automatische Kalibrierung beginnt.
Nähere Informationen zur automatischen Kalibrierung fi nden Sie in Schritt 8 unter „Vorbereitungen" in der Bedienungsanleitung zum
Receiver.
Hinweise
•
Wenn sich Hindernisse zwischen dem Optimierungsmikrofon und den Lautsprechern befi nden, wird die Kalibrierung nicht richtig durchgeführt. Entfernen Sie alle
Hindernisse aus dem Messbereich, um Messfehler zu vermeiden.
• Bei der automatischen Kalibrierung wird der Subwoofer nicht erkannt. Die Einstellungen für den Subwoofer bleiben daher unverändert.
• Wenn die Bassfrequenz für Ihren Geschmack zu niedrig ist, stellen Sie die Lautsprechergröße im Menü SYSTEM ein. Näheres dazu fi nden Sie in der
Bedienungsanleitung zum Receiver.
6: Einstellen anderer Komponenten
Sie müssen die einzelnen Komponenten einstellen, so dass der Ton bei der Wiedergabe der angeschlossenen Komponente über die
Lautsprecher richtig ausgegeben wird. Schlagen Sie dazu in der Bedienungsanleitung zur jeweiligen Komponente nach.
Wenn alle Einstellungen vorgenommen wurden
Der Receiver ist jetzt betriebsbereit. Einzelheiten fi nden Sie in der Bedienungsanleitung zum Receiver.
