RCT Power Power Battery 5.7 Bedienungsanleitung Seite 14

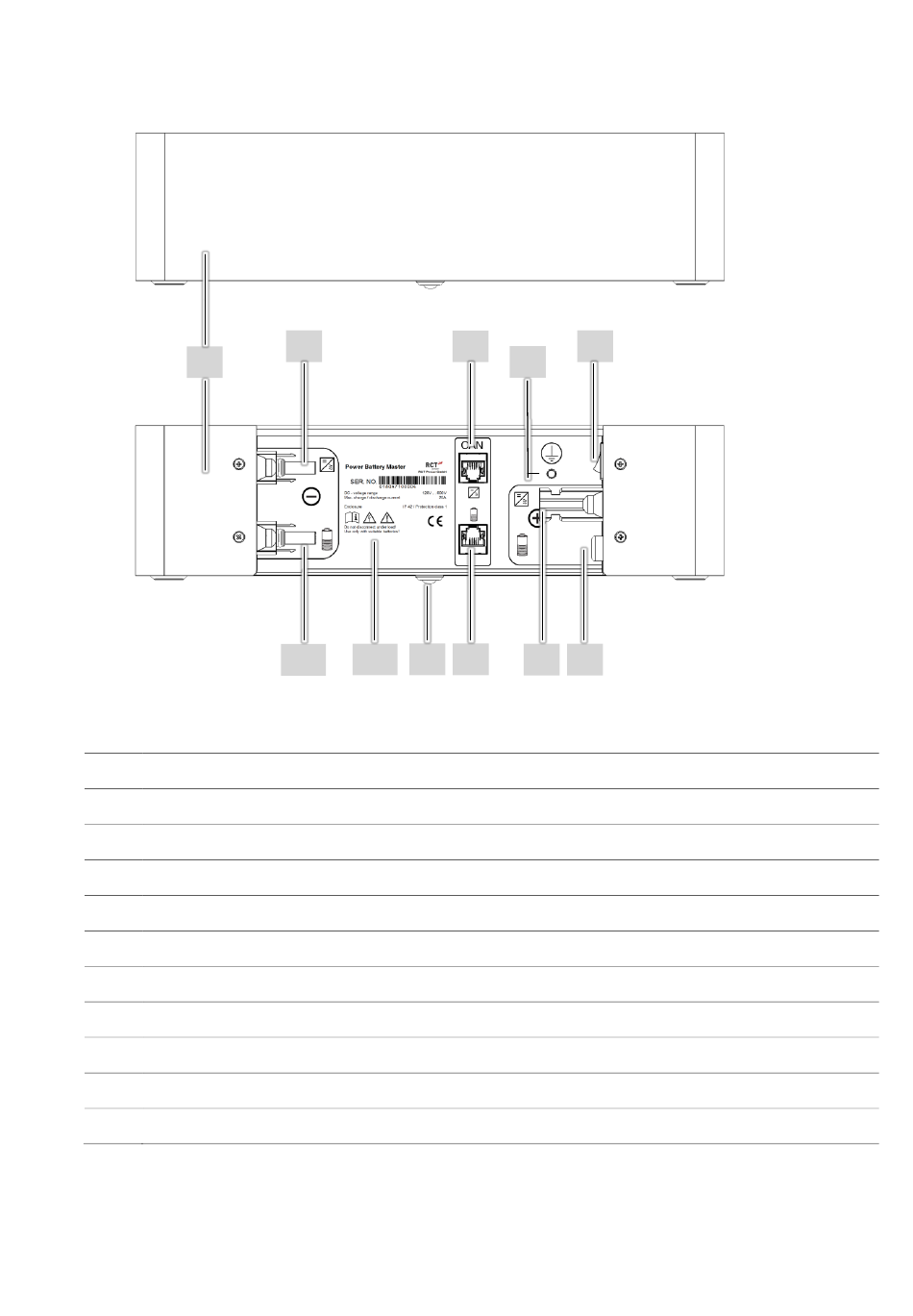

Power Battery Master
Vorderansicht
Rückansicht
Pos. Beschreibung
1 Power Battery Master
2 Ausgang DC (-) für den DC-Batterie Anschluss zum Power Storage Batt (-)
CAN – Schnittstelle, Kommunikation zum Power Storage
3
4 PE Anbindung
5 Ein / Aus Schalter
6 Interner DC Anschluss (+) für den Power Battery Stack
7 Ausgang DC (+) für den DC-Batterie Anschluss zum Power Storage Batt (+)
CAN – Schnittstelle, Kommunikation zum Power Battery Stack
8
9 Zustands LED
10 Typenschild
11 Interner DC Anschluss (-) für den Power Battery Stack
2
1
11 10
3 5
4
9 8 7 6
10
