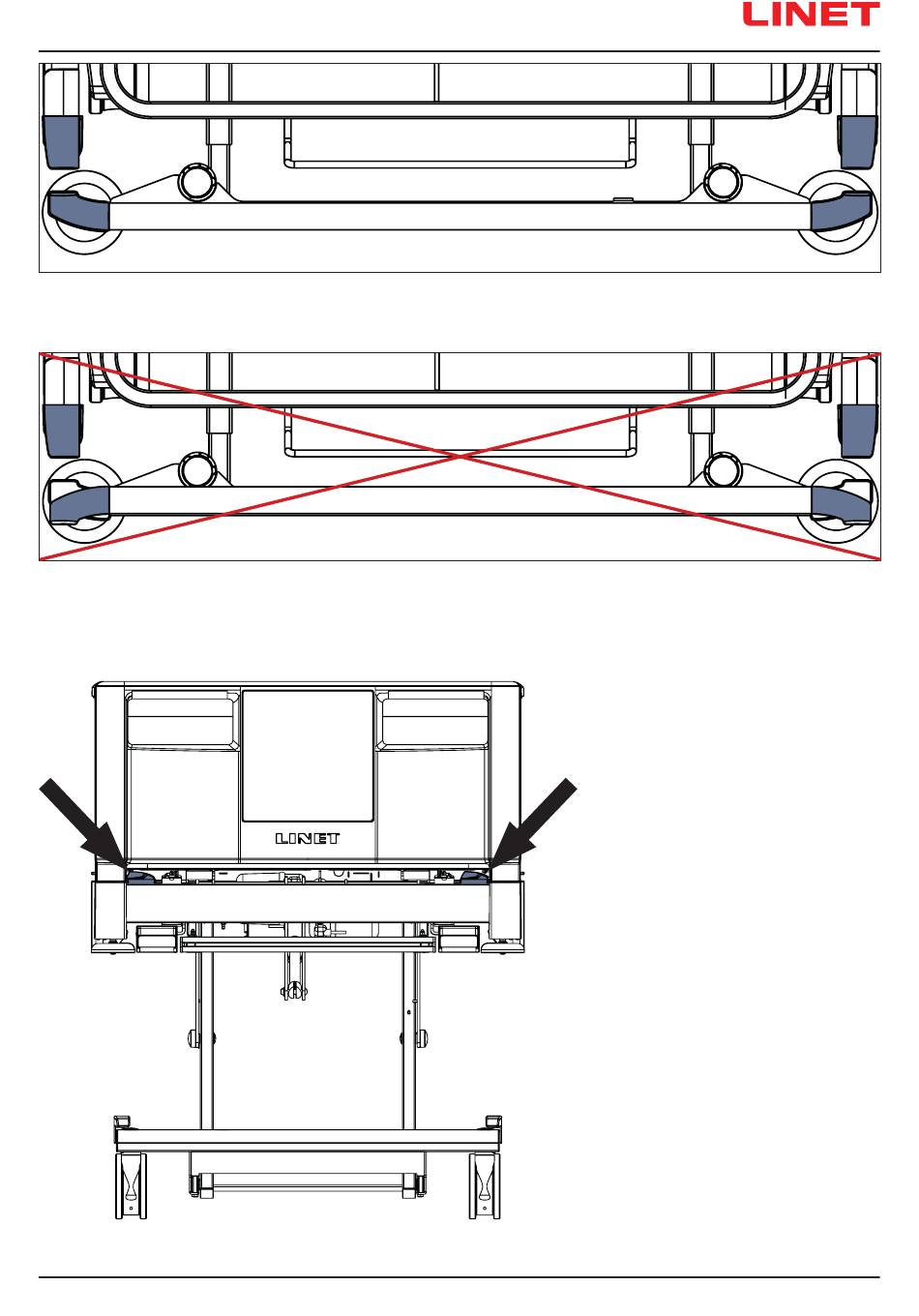

Abb. Korrekt eingesetztes Kopfteil (Draufsicht)
Abb. Falsch eingesetztes Kopfteil (Draufsicht)
9.2.3 Kopf- und Fußteil aus Kunststoff (Clean&Clear-Design)
Abb. Positionen der Fußteilverriegelungen (Fußteil aus Kunststoff - Clean&Clear-Design)
D9U001AM0-0106_14
Das Image 3-Bett ist kompatibel mit dem Kopf-
und Fußteil aus Kunststoff (Clean&Clear-De-
sign) und verfügt über zwei Kopfteilverriege-
lungen und zwei Fußteilverriegelungen.
Montage von Kopf- und Fußteil
Setzen Sie das Kopf- und Fußteil wie folgt ein:
► Lösen Sie die Sicherheitsverriegelung an
den Eckpfosten.
► Führen Sie das Kopf- oder Fußteil in die
Schlitze der Eckpfosten mit der farbigen Platte an
der Außenseite ein.
► Verriegeln Sie die Sicherheitsverriegelung
an den Eckpfosten.
Entfernen Sie das Kopf- oder Fußteil wie folgt:
► Lösen Sie die Sicherheitsverriegelung an
den Eckpfosten.
► Ziehen Sie das Kopf- oder Fußteil nach
oben heraus.
