1.4

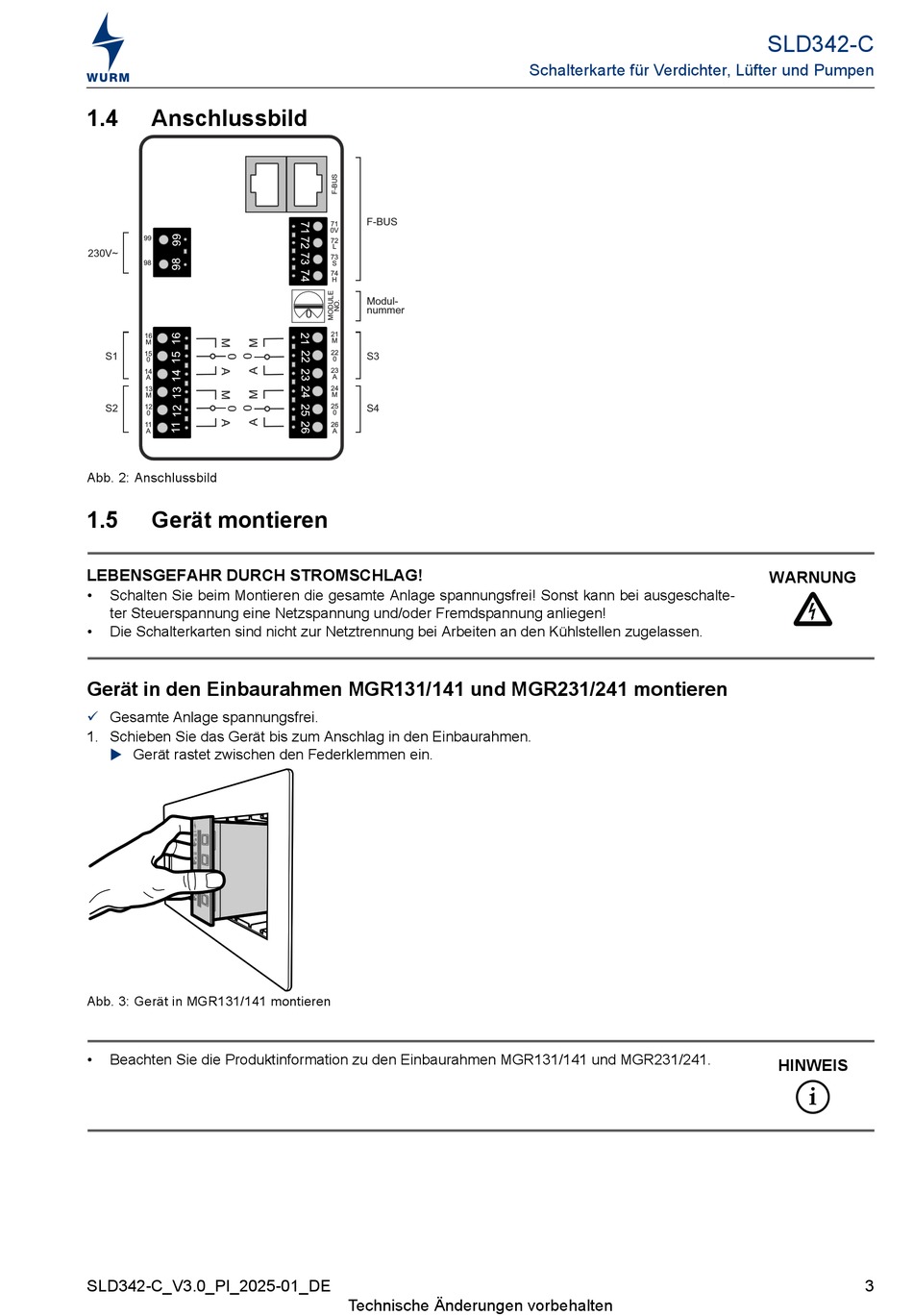

Anschlussbild
Abb. 2: Anschlussbild
1.5
Gerät montieren
LEBENSGEFAHR DURCH STROMSCHLAG!
•
Schalten Sie beim Montieren die gesamte Anlage spannungsfrei! Sonst kann bei ausgeschalte-
ter Steuerspannung eine Netzspannung und/oder Fremdspannung anliegen!
•
Die Schalterkarten sind nicht zur Netztrennung bei Arbeiten an den Kühlstellen zugelassen.
Gerät in den Einbaurahmen MGR131/141 und MGR231/241 montieren
Gesamte Anlage spannungsfrei.
1. Schieben Sie das Gerät bis zum Anschlag in den Einbaurahmen.
Gerät rastet zwischen den Federklemmen ein.
Abb. 3: Gerät in MGR131/141 montieren
•
Beachten Sie die Produktinformation zu den Einbaurahmen MGR131/141 und MGR231/241.
SLD342-C_V3.0_PI_2025-01_DE
Technische Änderungen vorbehalten
Schalterkarte für Verdichter, Lüfter und Pumpen
SLD342-C
WARNUNG
HINWEIS
3
