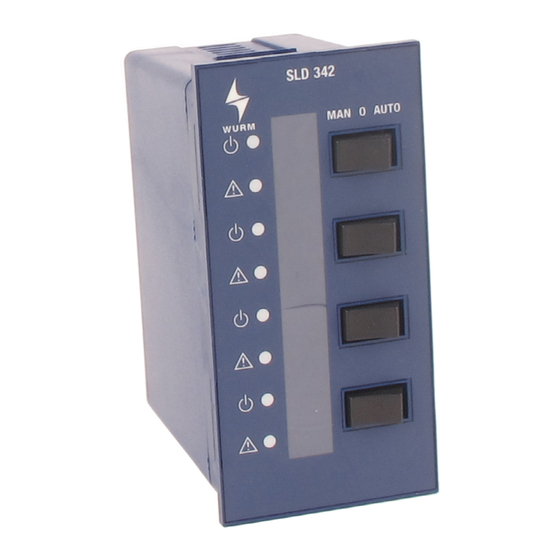

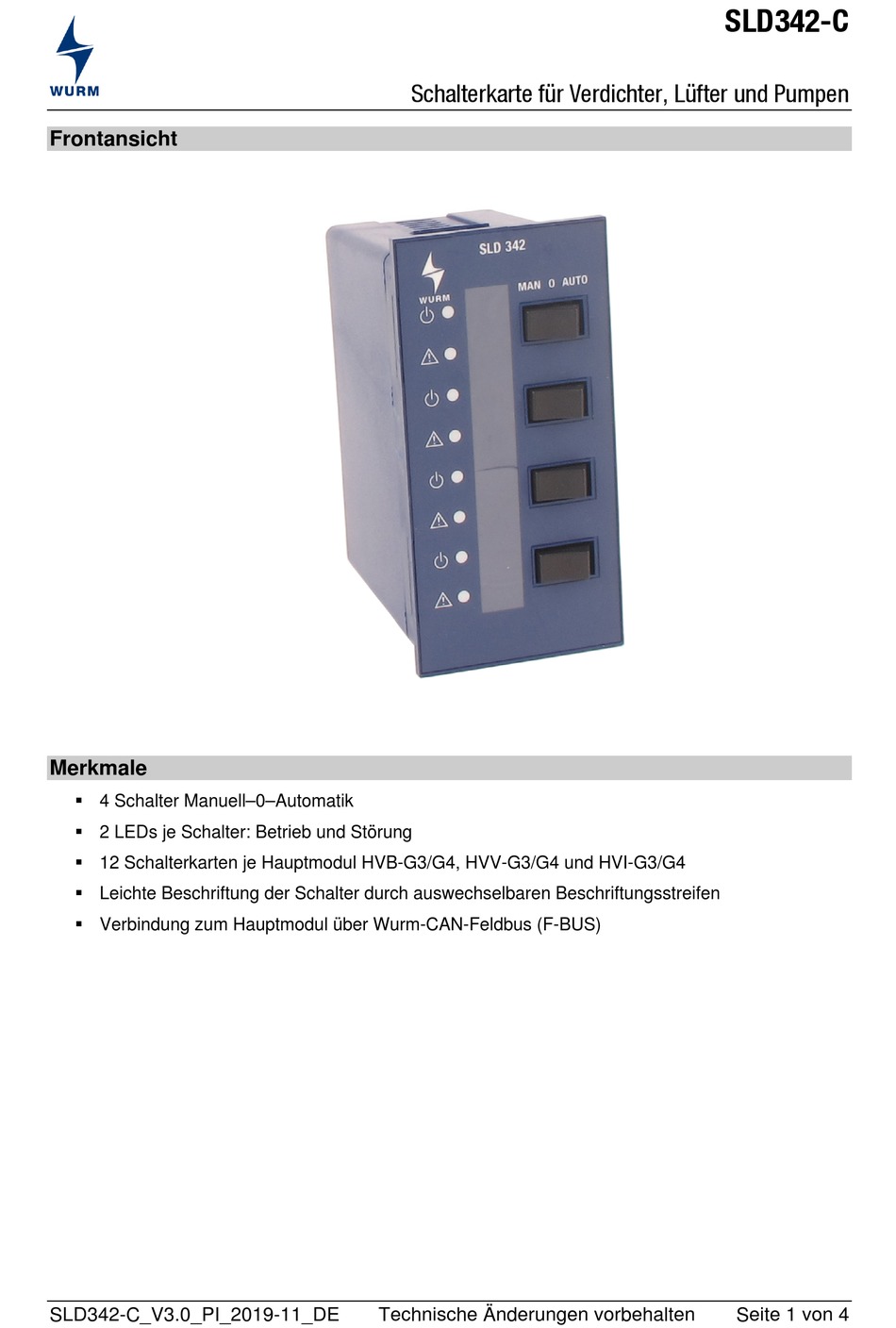

Frontansicht
Merkmale
4 Schalter Manuell–0–Automatik
2 LEDs je Schalter: Betrieb und Störung
12 Schalterkarten je Hauptmodul HVB-G3/G4, HVV-G3/G4 und HVI-G3/G4
Leichte Beschriftung der Schalter durch auswechselbaren Beschriftungsstreifen
Verbindung zum Hauptmodul über Wurm-CAN-Feldbus (F-BUS)
SLD342-C_V3.0_PI_2019-11_DE
Schalterkarte für Verdichter, Lüfter und Pumpen
Technische Änderungen vorbehalten
SLD342-C
Seite 1 von 4
Werbung
Verwandte Anleitungen für WURM SLD342-C
Inhaltszusammenfassung für WURM SLD342-C
- Seite 1 2 LEDs je Schalter: Betrieb und Störung 12 Schalterkarten je Hauptmodul HVB-G3/G4, HVV-G3/G4 und HVI-G3/G4 Leichte Beschriftung der Schalter durch auswechselbaren Beschriftungsstreifen Verbindung zum Hauptmodul über Wurm-CAN-Feldbus (F-BUS) SLD342-C_V3.0_PI_2019-11_DE Technische Änderungen vorbehalten Seite 1 von 4...
- Seite 2 Sie diese Anleitung, machen Sie sich mit dem Gerät vertraut und setzen Sie alle Sicherheitshinweise auf dem Produkt und in dieser Anleitung sowie die Sicherheitsrichtlinie der Firma Wurm GmbH & Co. KG Elektronische Systeme um. Halten Sie zum schnellen Nachschlagen diese Anleitung griffbereit und geben Sie diese bei Produktverkauf mit dem Gerät weiter.
- Seite 3 SLD342-C Schalterkarte für Verdichter, Lüfter und Pumpen Schaltbild Montieren WARNUNG Lebensgefahr durch Stromschlag! Schalten Sie beim Montieren die gesamte Anlage spannungsfrei! Sonst kann auch bei ausgeschalteter Steuerspannung eine Netzspannung und/oder Fremdspannung anliegen. Montage in den Einbaurahmen MGR131/141 Schieben Sie das Gerät bis zum Anschlag in den Einbaurahmen ein, bis es zwischen den Federklemmen einrastet.
- Seite 4 Vorlage Beschriftungsstreifen Die einzelnen Schalter der Schalterkarte sind mit einem an der Gehäuseoberfläche in eine Lasche einführbaren Papierstreifen beschriftbar. HINWEIS Weitere Vorlagen der Beschriftungsstreifen finden Sie auch im Infocenter der Firma Wurm. Seite 4 von 4 Technische Änderungen vorbehalten SLD342-C_V3.0_PI_2019-11_DE...
