Funktionsprinzip, Technische Daten
3. Funktionsprinzip, Technische Daten
3.1 Kurzbeschreibung
3.1.1 Messprinzip
surfaceCONTROL 3D 32xx ist ein Sensor für die berührungslose zerstörungsfreie optische und dreidimensionale Erfas-
sung von Bauteilen mit diffus reflektierenden Oberflächen. Er arbeitet nach dem Prinzip der optischen Triangulation (Strei-
fenlichtprojektion):
- Mit Hilfe eines Matrix-Projektors wird eine Musterfolge auf die Prüfobjektoberfläche proiiziert.
- Das von der Prüfobjektoberfläche diffus reflektierte Licht der Muster wird in zwei Kameras erfasst.
- Aus den aufgenommenen Bildfolgen und der Kenntnis der Anordnung der beiden Kameras zueinander wird die dreidi-
mensionale Oberfläche des Prüfobjektes berechnet.

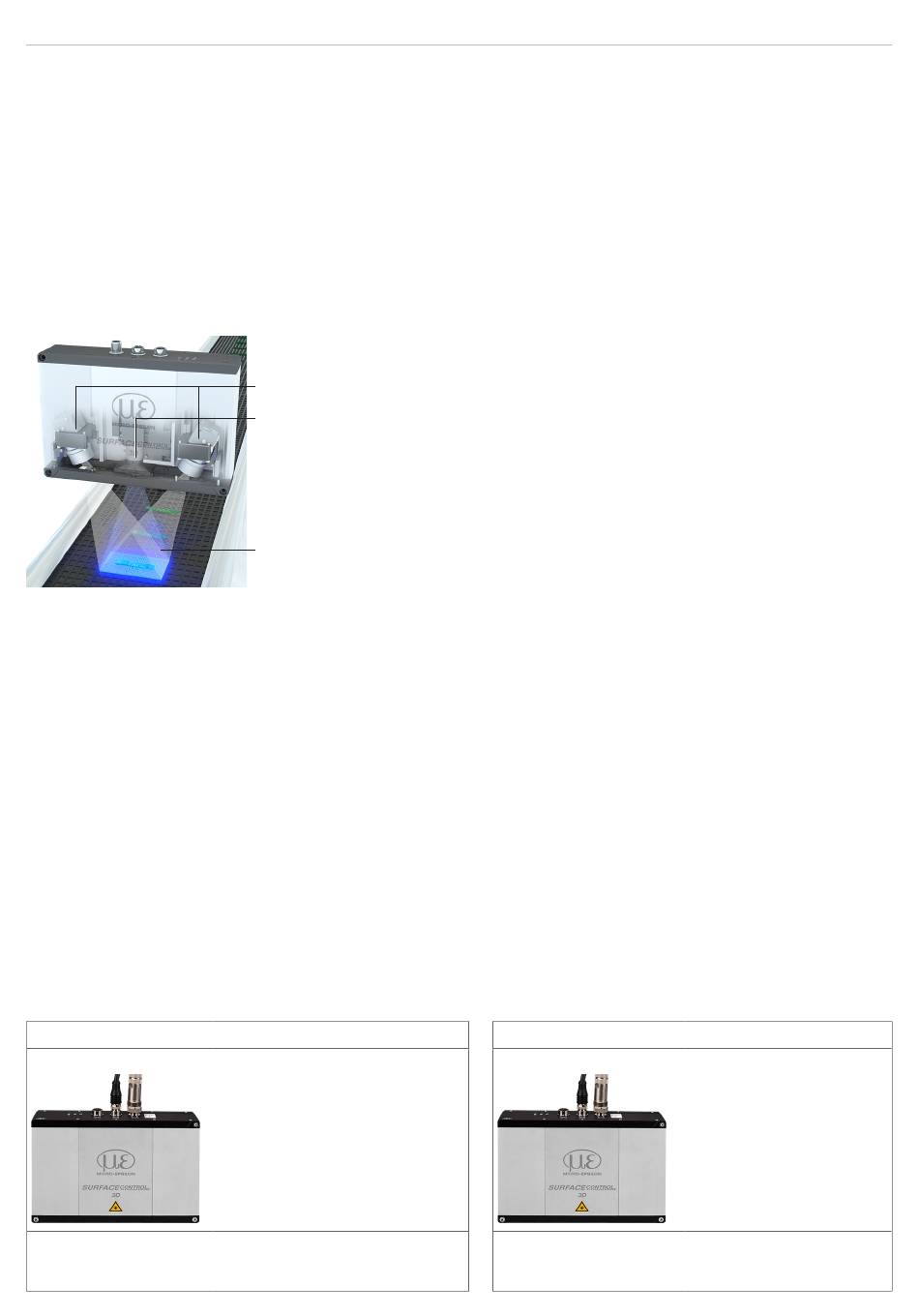

Abb. 2 Messprinzip
3.1.2 Systemaufbau
Das Messsystem surfaceCONTROL 3D 32xx ist ein kompakter Sensor mit integriertem Controller. Alle notwendigen Be-
standteile sind in einem Gehäuse vereint.
3.1.3 Besondere Leistungsmerkmale
- surfaceCONTROL 3D 32xx zeichnet sich durch eine kompakte Bauform und eine hohe Messgenauigkeit bei gleichzei-
tig hohem Durchsatz an 3D-Punkten aus.
- Die Datenausgabe erfolgt via Gigabit Ethernet. Die GigE Vision Kompatibilität ermöglicht es, den Sensor unterschied-
lich einzubinden:
ƒ Bereitgestellte Software von Micro-Epsilon
ƒ Software von Drittanbietern
ƒ SDK
- Gigabit Ethernet als schnelle Standardverbindung zum PC
- Der Sensor bietet zusätzlich eine I/O-Schnittstelle an:
ƒ Abfragen von Sensorzuständen
ƒ Externe Steuerung, z. B. Triggerung
System-Integratoren
SC3200
Kundeneigene Software für Datenauswertung und automati-
sierte Ausgabe der Messwerte notwendig
surfaceCONTROL 3D SC3200 / SC3210
1
2
3
- Wird unterstützt von 3D-View
- Wird unterstützt von
3DInspect
- Wird unterstützt von der SDK
- Unterstützt GigE-Vision
- Wird von DefMap3D unterstützt
(Lizenzierung durch zusätzl.
Dongle)
1 Kameras
2 Projektionseinheit
3 Streifenlicht
Anwender
SC3210
Datenauswertung sowie automatisierte Ausgabe der
Messwerte in der 3DInspect Software von
Micro-Epsilon
- Freischaltung von Funk-
tionserweiterung
3DInspect Automation
