MICRO-EPSILON surfaceCONTROL 3D SC3200 Betriebsanleitung Seite 10

Funktionsprinzip, Technische Daten
3.3 LED-Anzeigen
LED LED
Aus
Konstant grün
LED State
Blinkend orange
Blinkend grün
Konstant grün
Blinkend orange-grün
Konstant rot
LED Power
Aus
Konstant grün
Konstant rot
LEDs Data (Link / Act)
Link LED (links):
Konstant orange
Konstant grün
Aus
Act LED (rechts):
Grün
Aus
LEDs I/O
surfaceCONTROL 3D SC3200 / SC3210
Bedeutung
LED nicht aktiv
LED aktiv
Bedeutung
Initialisierung der Sensorhardware
Initialisierung der Kommunikationsschnittstelle
Sensor ist betriebsbereit
Fehler bei der Initialisierung der Sensorhardware
Kommunikation mit dem Sensor möglich
Fehler bei der Initialisierung
Keine Kommunikation mit dem Sensor möglich
Bedeutung
Keine Versorgungsspannung oder
Versorgungsspannung zu niedrig
Versorgungsspannung liegt an
Fehler, Versorgungsspannung zu hoch
Bedeutung
Gigabit Ethernet Verbindung hergestellt
100 Mbit Ethernet Verbindung hergestellt
10 Mbit Ethernet Verbindung hergestellt
Aktive Datenübertragung
Keine Datenübertragung
Bedeutung
reserviert

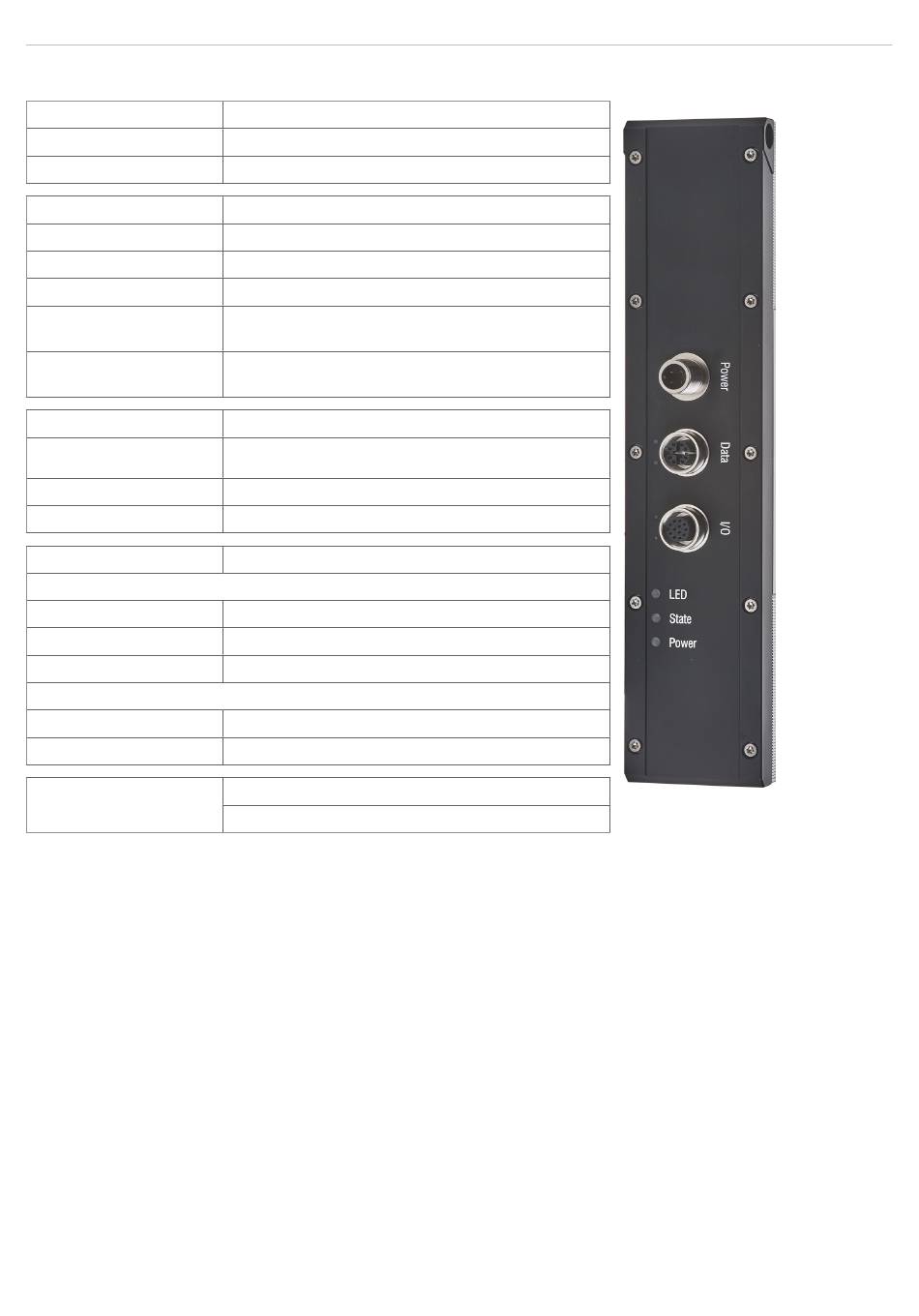

Abb. 3 LED-Anzeigen
