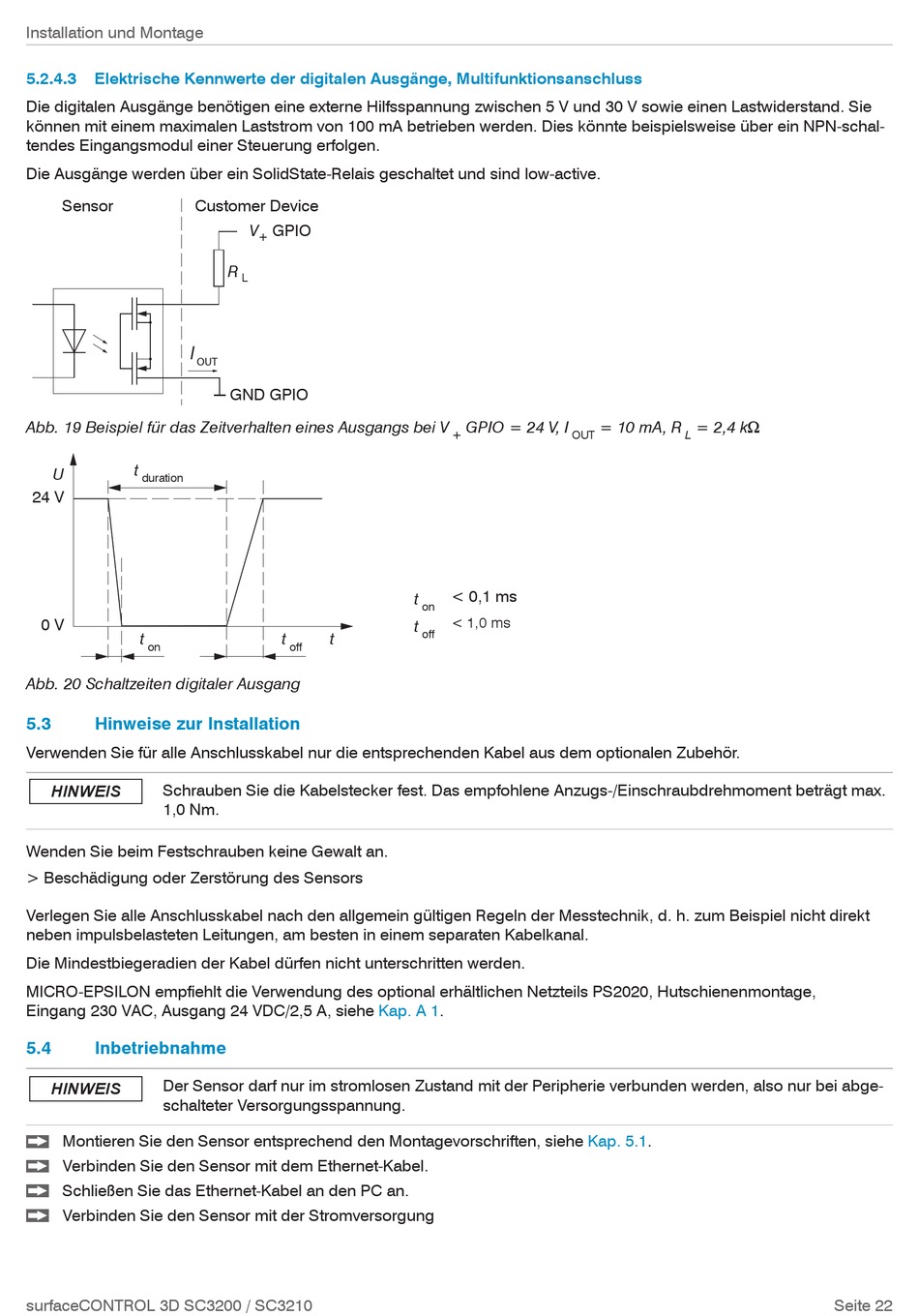

MICRO-EPSILON surfaceCONTROL 3D SC3200 Betriebsanleitung Seite 22

Installation und Montage
5.2.4.3 Elektrische Kennwerte der digitalen Ausgänge, Multifunktionsanschluss
Die digitalen Ausgänge benötigen eine externe Hilfsspannung zwischen 5 V und 30 V sowie einen Lastwiderstand. Sie
können mit einem maximalen Laststrom von 100 mA betrieben werden. Dies könnte beispielsweise über ein NPN-schal-
tendes Eingangsmodul einer Steuerung erfolgen.
Die Ausgänge werden über ein SolidState-Relais geschaltet und sind low-active.
Sensor Customer Device
I
OUT
Abb. 19 Beispiel für das Zeitverhalten eines Ausgangs bei V
t
U
duration
24 V
0 V
t
on
Abb. 20 Schaltzeiten digitaler Ausgang
5.3 Hinweise zur Installation
Verwenden Sie für alle Anschlusskabel nur die entsprechenden Kabel aus dem optionalen Zubehör.
HINWEIS Schrauben Sie die Kabelstecker fest. Das empfohlene Anzugs-/Einschraubdrehmoment beträgt max.
1,0 Nm.
Wenden Sie beim Festschrauben keine Gewalt an.
> Beschädigung oder Zerstörung des Sensors
Verlegen Sie alle Anschlusskabel nach den allgemein gültigen Regeln der Messtechnik, d. h. zum Beispiel nicht direkt
neben impulsbelasteten Leitungen, am besten in einem separaten Kabelkanal.
Die Mindestbiegeradien der Kabel dürfen nicht unterschritten werden.
MICRO-EPSILON empfiehlt die Verwendung des optional erhältlichen Netzteils PS2020, Hutschienenmontage,
Eingang 230 VAC, Ausgang 24 VDC/2,5 A, siehe
5.4 Inbetriebnahme
Der Sensor darf nur im stromlosen Zustand mit der Peripherie verbunden werden, also nur bei abge-
HINWEIS
schalteter Versorgungsspannung.
Montieren Sie den Sensor entsprechend den Montagevorschriften, siehe
Verbinden Sie den Sensor mit dem Ethernet-Kabel.
Schließen Sie das Ethernet-Kabel an den PC an.
Verbinden Sie den Sensor mit der Stromversorgung
surfaceCONTROL 3D SC3200 / SC3210
V GPIO
+
R
L
GND GPIO
t t
off
Kap. A
GPIO = 24 V, I
+ OUT
< 0,1 ms
t
on
< 1,0 ms
t
off
1.
Kap.
= 10 mA, R = 2,4 kW
L
5.1.
