Installation und Montage
5.2 Elektrische Anschlüsse
5.2.1 Allgemein

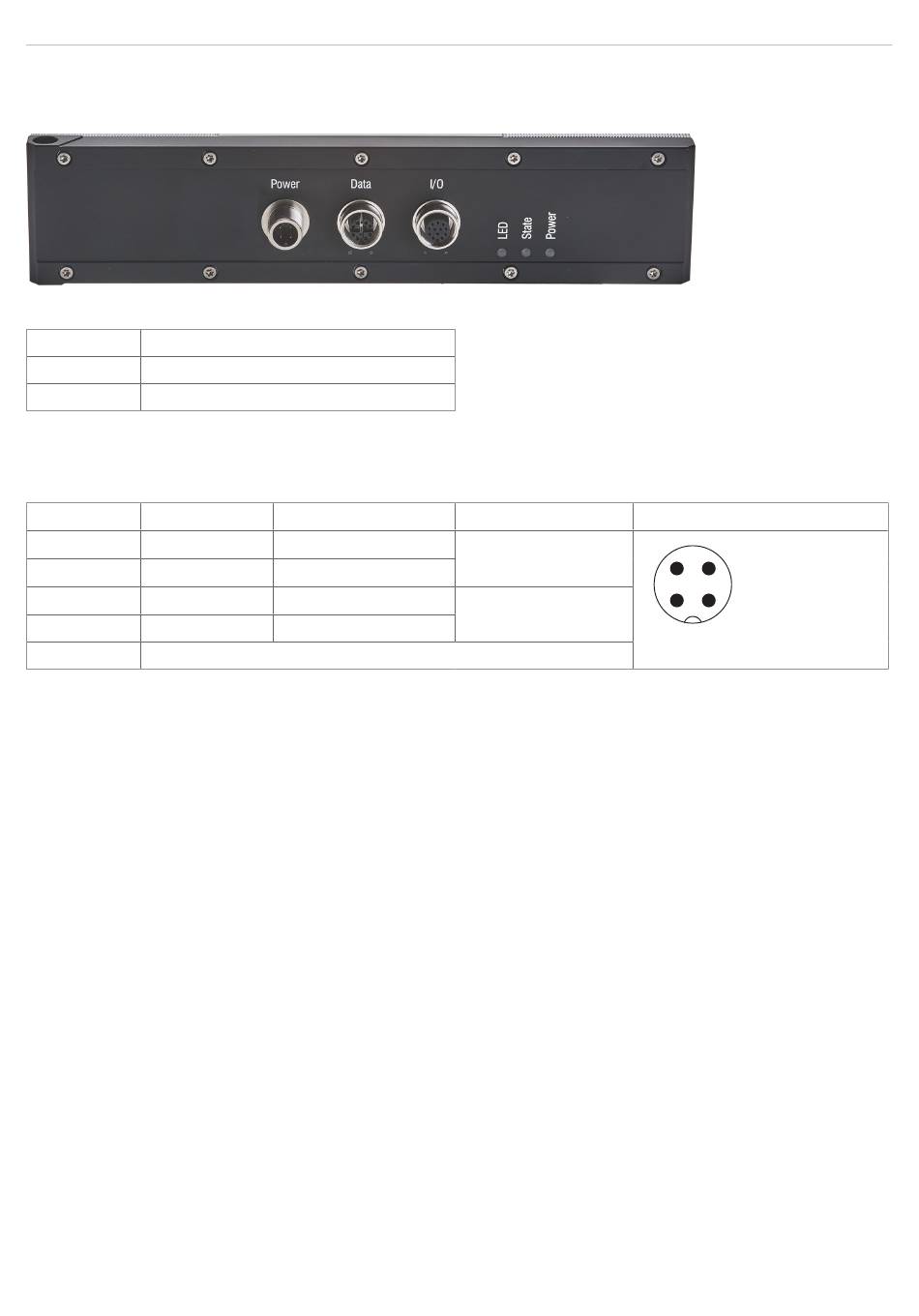

Abb. 13 Anordnung der Anschlüsse
Power Versorgungsspannung
Data Gigabit Ethernet-Anschluss
I/O Multifunktionsanschluss
5.2.2 Versorgungsspannung (Power)
Der Stromversorgungsanschluss ist als 4-poliger Rundsteckverbinder M12 mit einer Strombelastbarkeit von bis zu 2 A
pro Pin ausgeführt.
Bezeichnung Pin-Nr.
1
V
+
2
V
+
GND 3
GND 4
Schirm Gehäuse
Abb. 14 Belegung des Stromversorgungsanschlusses
Verwenden Sie für den Anschluss an ein Netzgerät bzw. für die Ausgänge nur geschirmte Leitungen oder Originalkabel
aus dem Zubehörprogramm.
Micro-Epsilon empfiehlt das geschirmte Versorgungskabel ECR3000-x.
surfaceCONTROL 3D SC3200 / SC3210
Kabelfarbe ECR3000-x Bemerkung
Braun
Weiß
Blau
Schwarz
19,2 V ... 28,8 V DC
(Nennwert 24 V)
0 V
Anschlussbild
4 3
1 2
Ansicht: Stecker Gehäuseseite
