6.4.3 Positionierung von Sensor und Prüfobjekt
6.4.3.1 Allgemein
i
Beachten Sie die folgenden Hinweise für eine optimale Positionierung von Sensor und Prüfobjekt.
- Halten Sie einen optimalen Abstand vom Sensor zur Oberfläche des Prüfobjektes ein, siehe
- Richten Sie den Sensor bei vorwiegend diffus reflektierenden Oberflächen nahezu senkrecht zur Oberfläche aus. Um
eine direkte Reflexion zu vermeiden, ist es empfehlenswert, den Sensor um wenige Grad zu neigen.
- Bei teilweise glänzenden Oberflächen können Reflexionen vom Prüfobjekt durch Neigung des Sensors um bis zu 30 °
in Bezug auf die Oberfläche des Prüfobjektes verringert werden.
6.4.3.2 Ausrichtung mit Fadenkreuz
Beste Ergebnisse erzielen Sie in Messbereichsmitte (Schärfebereich Kameras)
Verwenden Sie das Positioniermuster, um den Sensor einfach und optimal in Messbereichsmitte ausrichten zu kön-
nen. Bringen Sie die Muster der Projektion mit dem eingeblendeten Muster in Deckung.

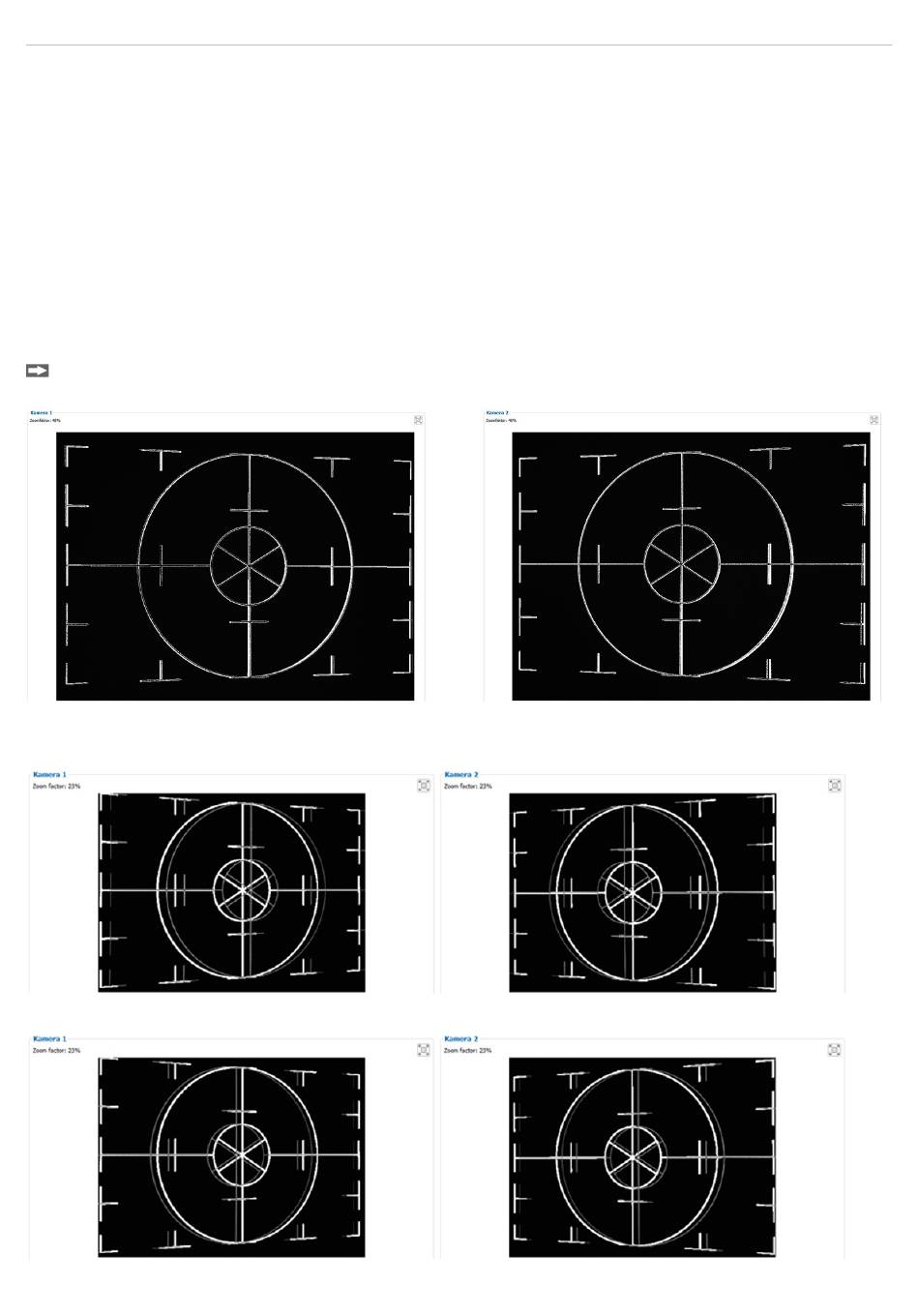

Abb. 22 Ergebnis Kamerabilder bei Ausrichtung mit Fadenkreuz
Beispiele:
Abb. 23 Zu geringer Abstand (6 mm über der Nullebene)
Abb. 24 Zu großer Abstand (4 mm unter der Nullebene)
