MICRO-EPSILON surfaceCONTROL 3D SC3200 Betriebsanleitung Seite 15

Installation und Montage
8,5

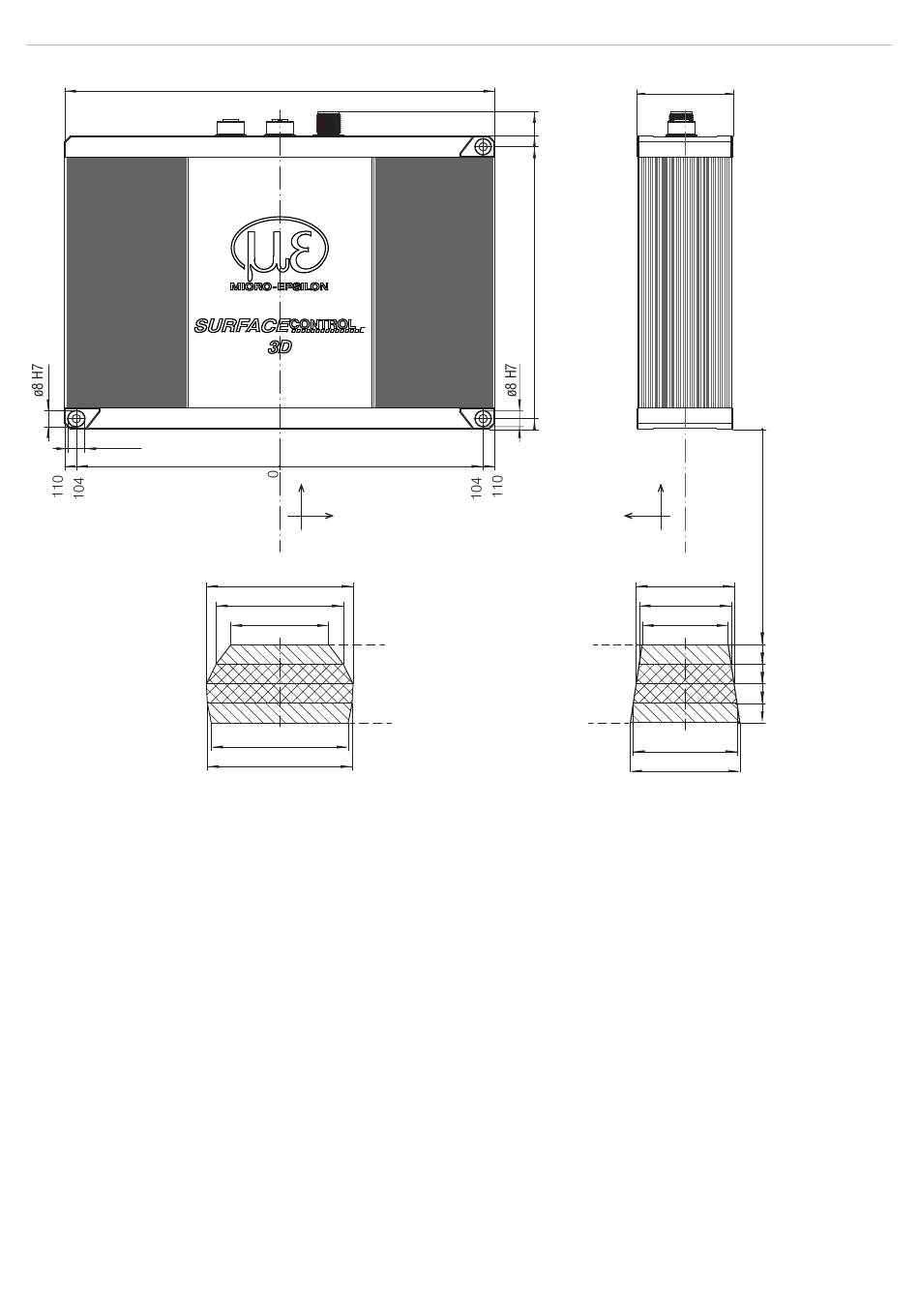

Abb. 10 Maßzeichnung Sensor surfaceCONTROL 3D 32xx-80, Abmessungen in mm
surfaceCONTROL 3D SC3200 / SC3210
220
Z
X
75
65
50
Anfang erweiterter Messbereich
Ende erweiterter Messbereich
70
74
49
162,5
150
144,5
5,5
0
Z
Y
50
47
44
53
56
0
110 MB erw.
120 Anfang
130 Mitte
140 Ende
150 MB erw.
