Installation und Montage
5.2.3 Gigabit Ethernet-Anschluss
Der Ethernet-Anschluss ist die Standardverbindung zum PC. Der Sensor unterstützt die Übertragung mit 1 Gbit/s. Im
Gehäuse ist eine 8-polige X-codierte M12-Buchse verbaut.
RJ-45 Stecker
Pin-Nr. Farbe Schaltlitze Pin-Nr.
1 Weiß (orange)
2 Orange
3 Weiß (grün)
4 Blau
5 Weiß (blau)
6 Grün
7 Weiß (braun)
8 Braun
1
Ansicht: Stiftseite Kabelstecker

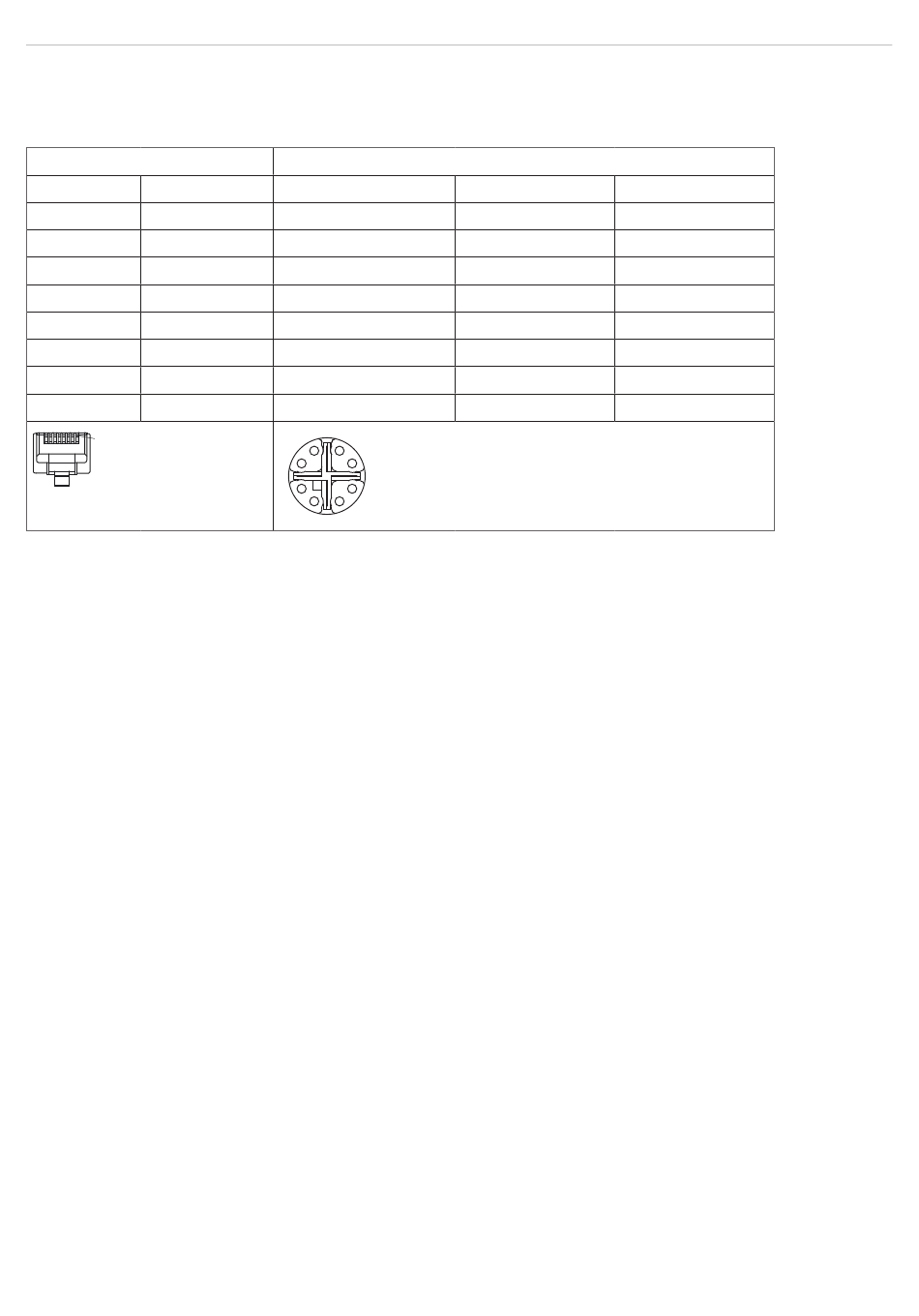

Abb. 15 Anschlussbelegung Gigabit-Ethernetanschluss gemäß IEC 61076-2-109
Wir empfehlen zur Verwendung für den Ethernet-Anschluss das Gigabit-Ethernet-Anschlusskabel SCR3000X-x;
Kabellänge x in Meter. Eigenschaften: 4 x 2 x 0,14 mm²; geschirmt.
Wegen der hohen Datenrate empfehlen wir eine hochwertige Ethernet-PC-Einsteckkarte, zum Beispiel Intel-Pro/1000 PT.
Die Sensoren sollten vorzugsweise direkt an den Netzwerkanschluss oder über einen hochwertigen Switch angeschlos-
sen werden. Ein Hub würde zu massiven Datenkollisionen führen und kann nicht benutzt werden. Im PC sollte immer
eine oder mehrere Netzwerkkarten nur für die Sensoren vorgesehen werden.
Der Betrieb der Sensoren über Ethernet erfordert keine zusätzliche Treiberinstallation. Jedoch müssen die Netzwerkein-
stellungen korrekt vorgenommen werden:
- Der Sensor unterstützt DHCP . Diese Einstellung ist standardmäßig aktiviert und hat Vorrang vor der Suche im Link-
Local-Netz.
- Es kann eine feste IP-Adresse vergeben werden.
- Verschiedene Netzwerkeinstellungen (zum Beispiel Firewall oder Paketfilter) können die Kommunikation mit dem
Sensor verhindern.
- Der Sensor unterstützt Jumbo-Frames bis 9014 Bytes/Paket, jedoch müssen dann alle Netzwerkkomponenten eben-
falls Jumbo-Frames bis zu dieser Größe unterstützen.
surfaceCONTROL 3D SC3200 / SC3210
8-pol. Buchse X-codiert (Gehäuseseite)
1
2
3
8
7
4
5
6
4 5
3 6
2 7
1 8 Ansicht: Buchse Gehäuseseite
100BaseTX 1000BaseTX
Tx+ D1+
Tx- D1-
Rx+ D2+
D3+
D3-
Rx- D2-
D4+
D4-
