2.4 Anschluss auf der Unterseite
Auf der Unterseite befinden sich
weitere Anschlüsse (Lötkontakte),
die zusätzlich genutzt werden kön-
nen. (Gute und feine Löterfahrung
wird vorausgesetzt!)
• Potianschluss zur Lautstärkerege-
lung über die benötigten Kontakte
5V+, POTI und DEC-.
• FA7(+) (auch Servofunktion)
• FA8(+)
• Pufferspeicher (PowerCap) können
an DEC-, DEC+ und BC ange-
schlossen werden. Beachten Sie
die Einstellungen im Decoder.
• Licht-Innen(-)
• Takt2 bietet die Möglichkeit einen
zweiten Taktgeber anzuschließen.

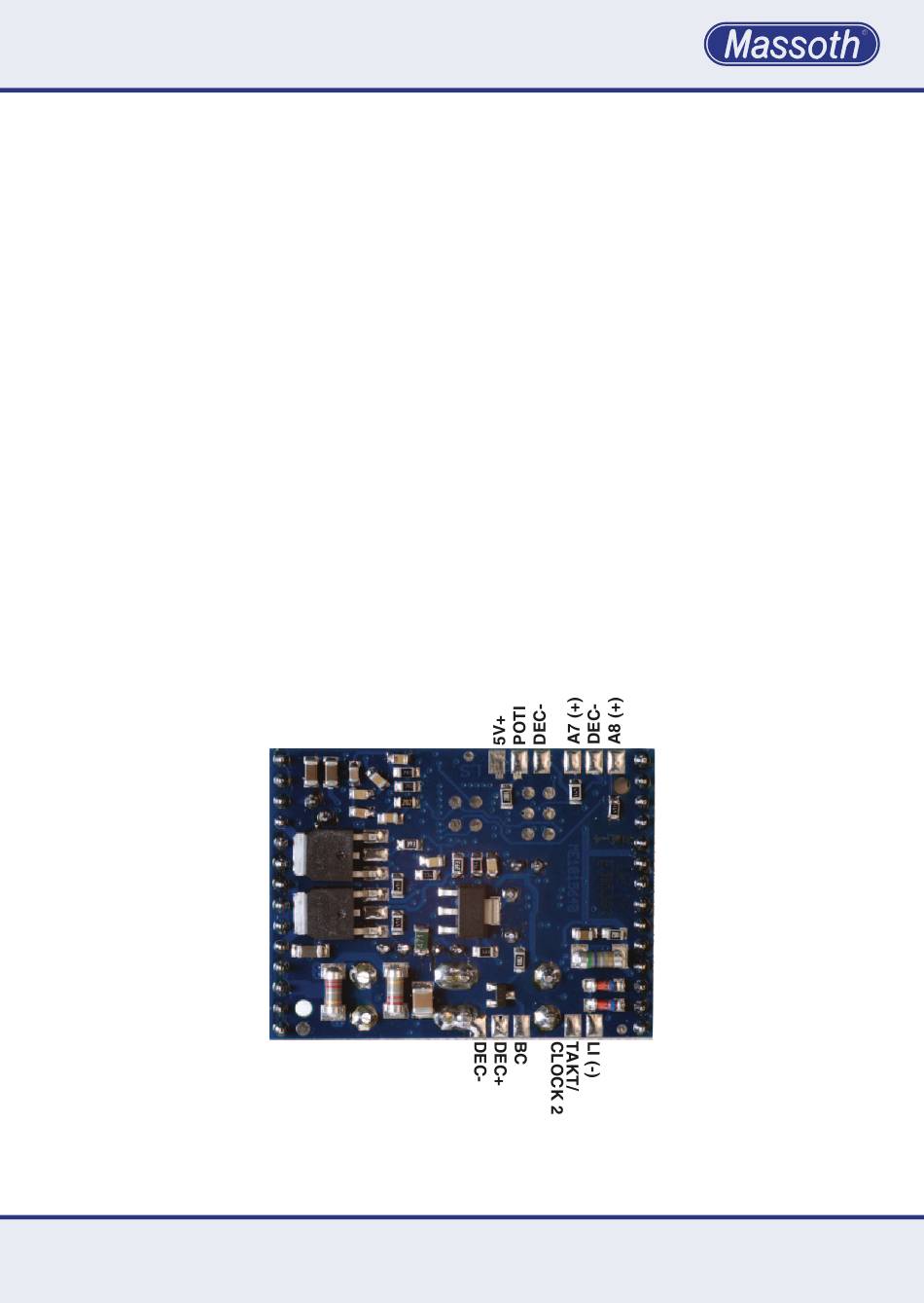

Abbildung 2: Anschlüsse auf der Unterseite (Unterseite)
Illustration #2: Connectors on the lower surface (bottom side)
2.4 Connectors on the lower surface
The lower surface offers a number
of connections (soldering con-
tacts) that may be used for addi-
tional components. (Fine soldering
experience is required!)
• POTI connection for a Potenti-
ometer for volume control with
contacts 5V+, POTI and DEC-.
• FA7(+) (also servo operation)
• FA8(+)
• Buffer Operation (PowerCap) on
DEC-, DEC+ and BC (Buffer Control
line). Refer to the decoders setting
for buffer operation.
• Li-In(-) connects the interior light
• CLOCK2 may connect a second
hall sensor.
