Installation d'un bloc d'alimentation en CA
1. Retirez la PSU du sac électrostatique.
2. Utilisez la poignée de saisie de la PSU pour la faire glisser dans le logement de PSU
du commutateur (insérez le côté sur lequel se trouve le connecteur Edge de PCB en
premier). Le logement PSU est muni d'un détrompeur de manière à ce que la PSU
puisse être complètement insérée uniquement lorsqu'elle est dans le bon sens.
Lorsque la PSU est installée correctement, elle s'enclenche et est alignée avec
l'arrière du commutateur.

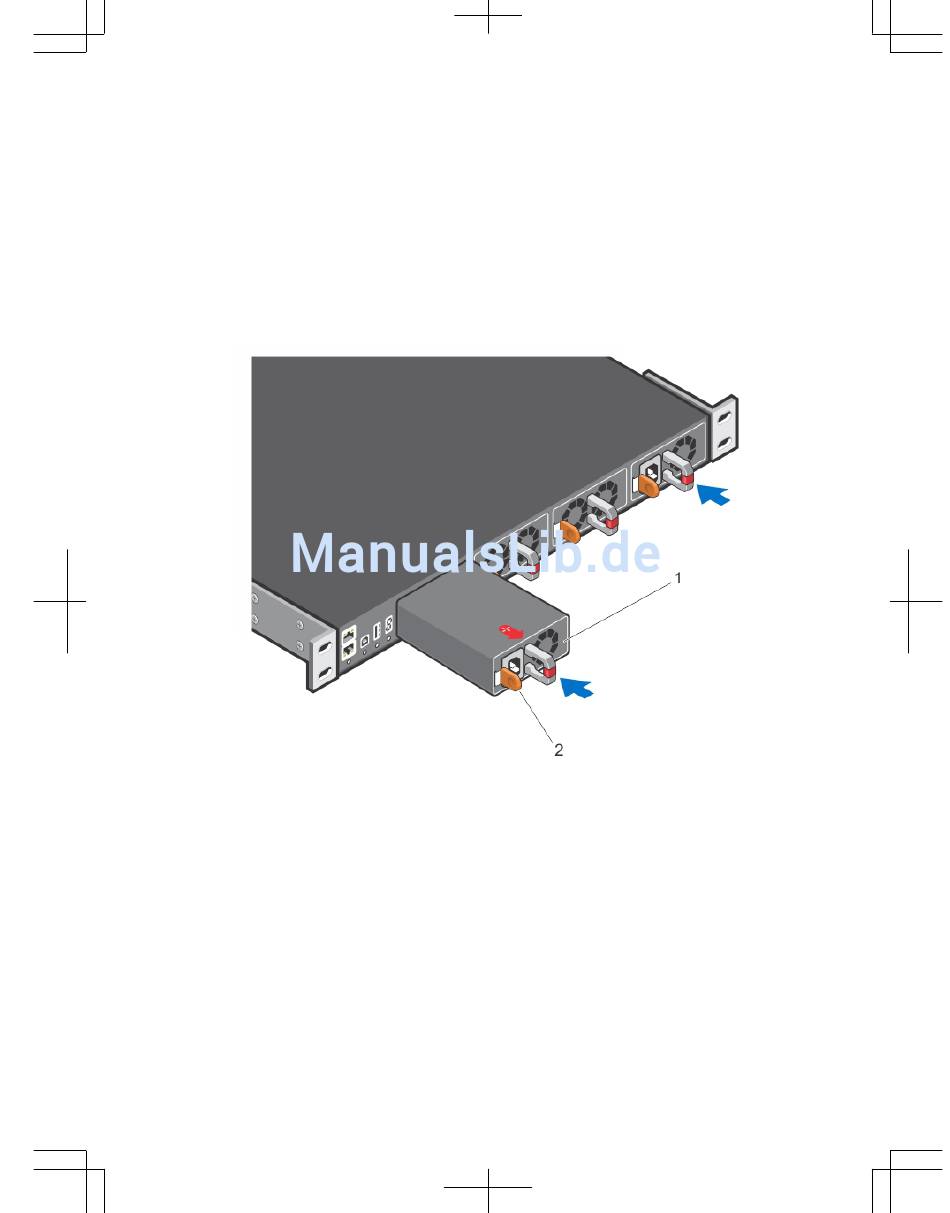

Figure 15. Installation d'un bloc d'alimentation en CA
1. Logement 0 (pour la PSU en CA 0)
2. Loquet de dégagement
3. Branchez le câble à broches AC3 de la PSU du commutateur à la source
d'alimentation externe (prise CA murale).
