• Módulos acoplables
– Módulo Ethernet de 12 puertos (velocidades de 1 G/10 G)
– Módulo Fibre Channel de 12 puertos (velocidades de 2 G/4 G/8 G)
• 4 puertos QSFP+ de 40 GbE y diodos emisores de luz (LED)

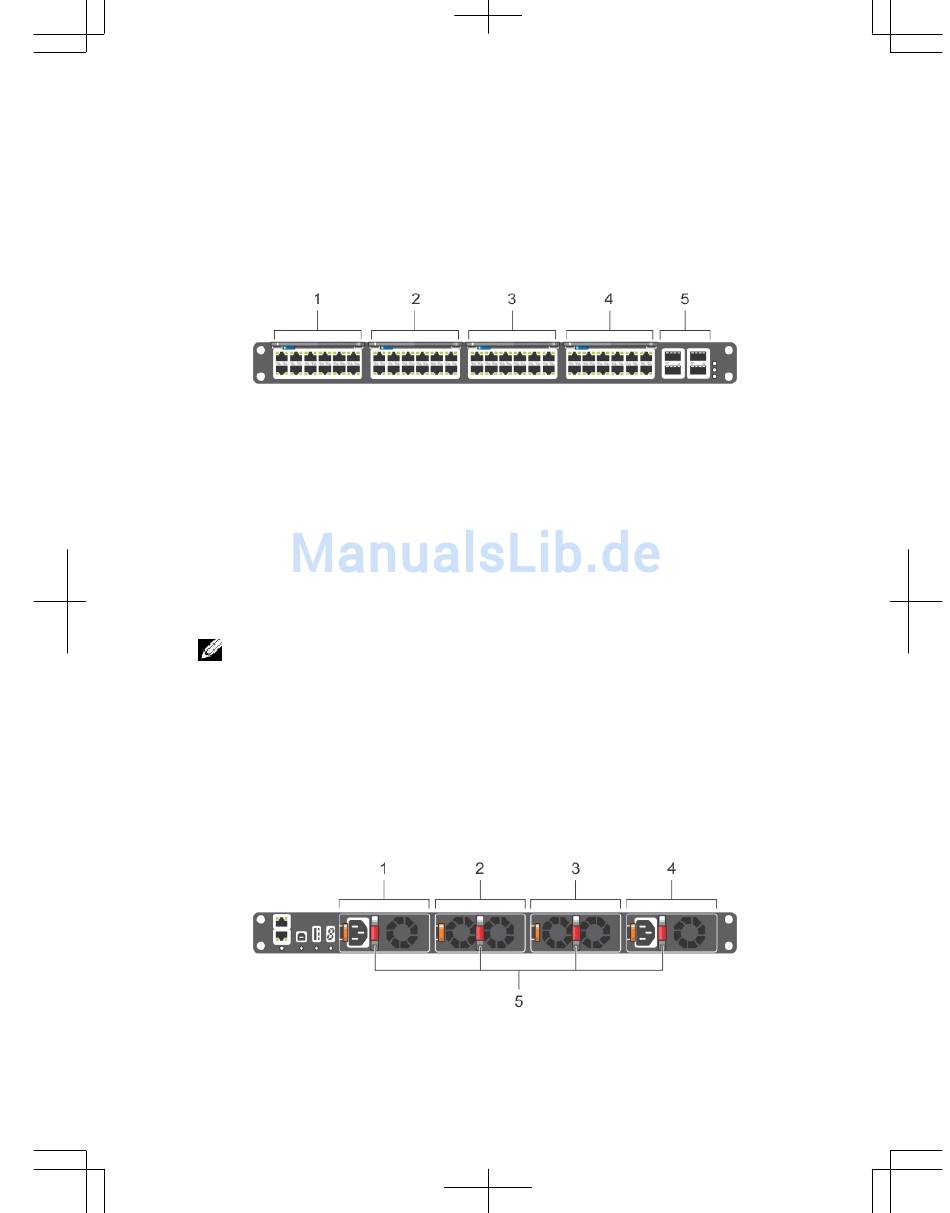

Ilustración 2. Panel de E/S del S5000
1. Ranura 0 (admite módulos Ethernet
y Fibre Channel)
2. Ranura 1 (solo admite módulos
Ethernet)
3. Ranura 2 (solo admite módulos
Ethernet)
NOTA: Los indicadores LED de estado del sistema se encuentran a ambos lados del
chasis. Los LED del ventilador y de estado de alimentación están en el panel de
utilidad.
Panel de Utilidad
El lateral del panel de utilidad de la plataforma contiene los módulos de ventilador y de
suministro de energía.
Ilustración 3. Módulos de ventilador y de suministro de energía del MS5000
4. Ranura 3 (solo admite módulos
Ethernet)
5. Cuatro puertos QSFP+ de 40 GbE
(cada puerto también admite el
modo 4 × 10 GbE)
