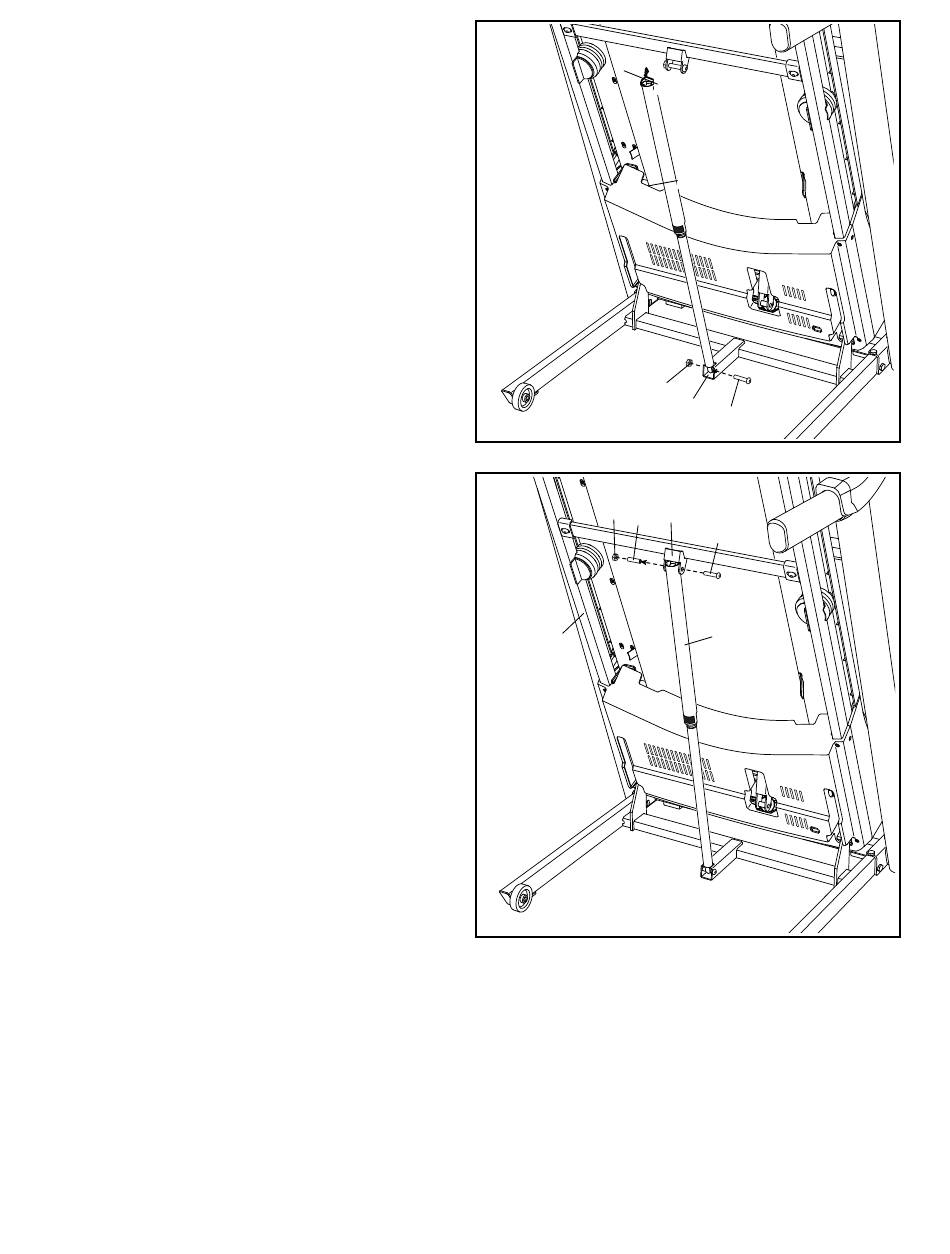

17. Entfernen Sie die 5/16" Mutter (24) und den
5/16" x 1 3/4" Bolzen (12) von der Halterung an
der Basis (88).
Als Nächstes richten Sie die Lagerungssperre
(52) wie abgebildet aus.
Befestigen Sie das untere Ende der Lagerungs-
sperre (52) mit dem 5/16" x 1 3/4" Bolzen (12)
und der 5/16" Mutter (24) an der Halterung der
Basis (88), wie abgebildet.
Dann richten Sie die Lagerungssperre (52) in
eine vertikale Position auf und entfernen das
Band (Q).
18. Entfernen Sie die 5/16" Mutter (24) und den
5/16" x 2 1/4" Bolzen (18) von der Halterung an
der Verriegelungsquerstange (31).
Richten Sie das obere Ende der Lagerungs-
sperre (52) auf die Halterung der Verriegelungs-
querstange (31) aus und führen Sie den 5/16" x
2 1/4" Bolzen (18) durch die Halterung und die
Lagerungssperre. Dadurch wird ein Abstand-
halter (R) aus der Lagerungssperre gescho-
ben. Entsorgen Sie den Abstandhalter.
Als Nächstes ziehen Sie die 5/16" Mutter (24)
auf dem 5/16" x 2 1/4" Bolzen (18) fest. Ziehen
Sie die Mutter nicht zu fest an. Die Lage-
rungssperre (52) muss drehbar bleiben.
Dann lassen Sie den Rahmen (54) herunter
(siehe DAS LAUFBANDGERÄT ZUR VERWEN-
DUNG HERUNTERLASSEN auf Seite 29).
17
18
24
R
54
15
Q
52
24
88
12
31
18
52
