Endress+Hauser Proline Promag H 10 Betriebsanleitung Seite 48

Elektrischer Anschluss
3
1 2 2
48

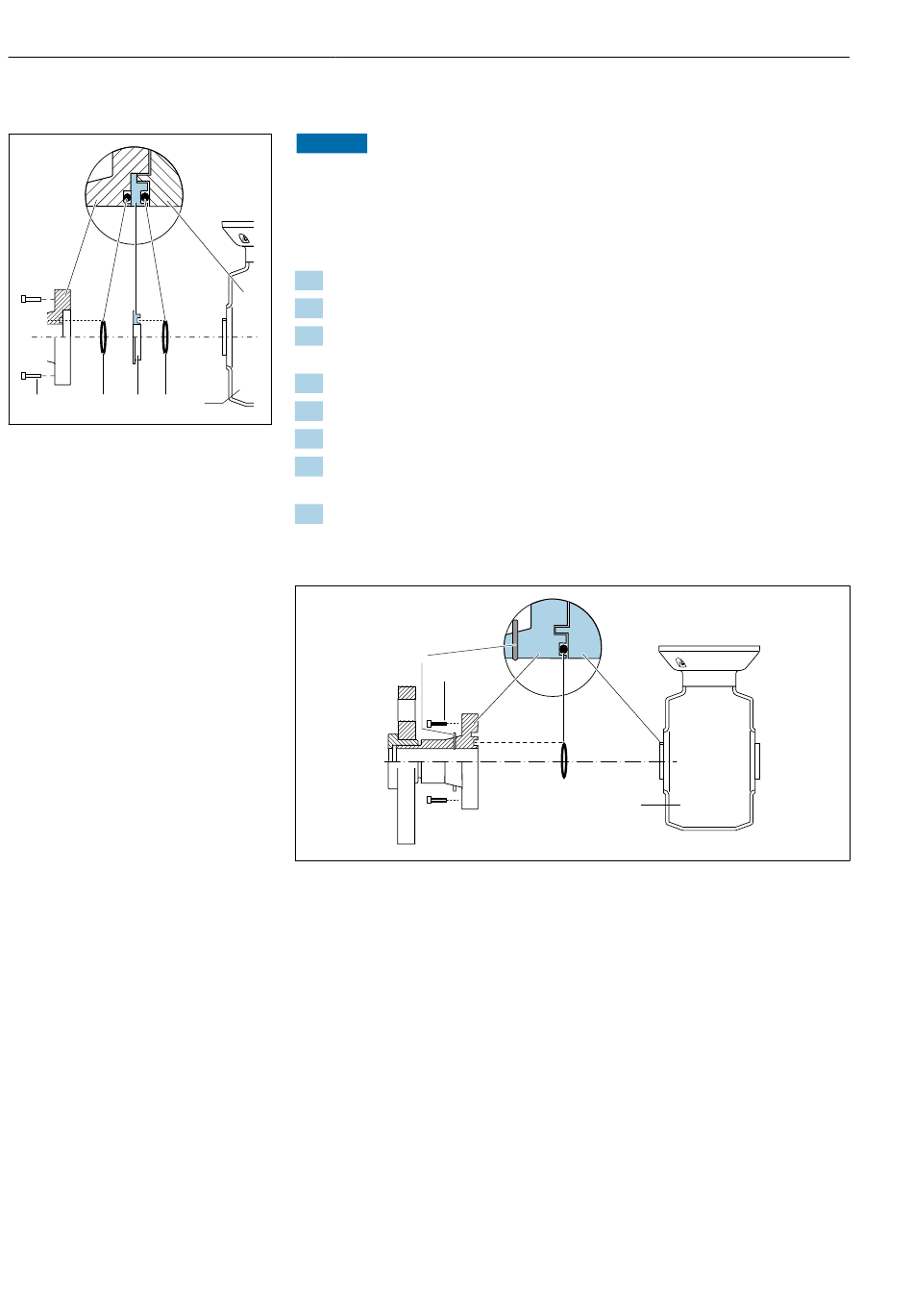

Anschlussbeispiel Potenzialausgleich mit zusätzlichem Erdungsring
HINWEIS
Fehlender Potenzialausgleich führt zum elektrochemischen Abbau der
Elektroden oder beeinflussen die Messgenauigkeit!
Beschädigung des Geräts.
‣
Erdungsringe einbauen.
‣
Potenzialausgleich herstellen.
1. Sechskantschrauben (1) lösen.
2. Prozessanschluss vom Messaufnehmer (4) entfernen.
3. Kunststoffscheibe (3) inkl. den Dichtungen (2) vom Prozessanschluss ent-
fernen.
4. Erste Dichtung (2) in die Nut des Prozessanschlusses legen.
4
5. Metallischen Erdungsring (3) in den Prozessanschluss legen.
A0044196
6. Zweite Dichtung (2) in die Nut des Erdungsrings legen.
7. Max. Schrauben-Anziehdrehmomente für geschmierte Gewinde beachten:
7 Nm (5,2 lbf ft)
8. Prozessanschluss am Messaufnehmer (4) montieren.
Anschlussbeispiel Potenzialausgleich mit Erdungselektroden
1 Sechskantschrauben Prozessanschluss
2 Integrierte Erdungselektroden
3 Dichtung
4 Messaufnehmer
2
1
3
Proline Promag H 10 Modus RS485
4
Endress+Hauser
A0028972
