Proline Promag H 10 Modus RS485
3 mm
22 mm
24 mm
Endress+Hauser

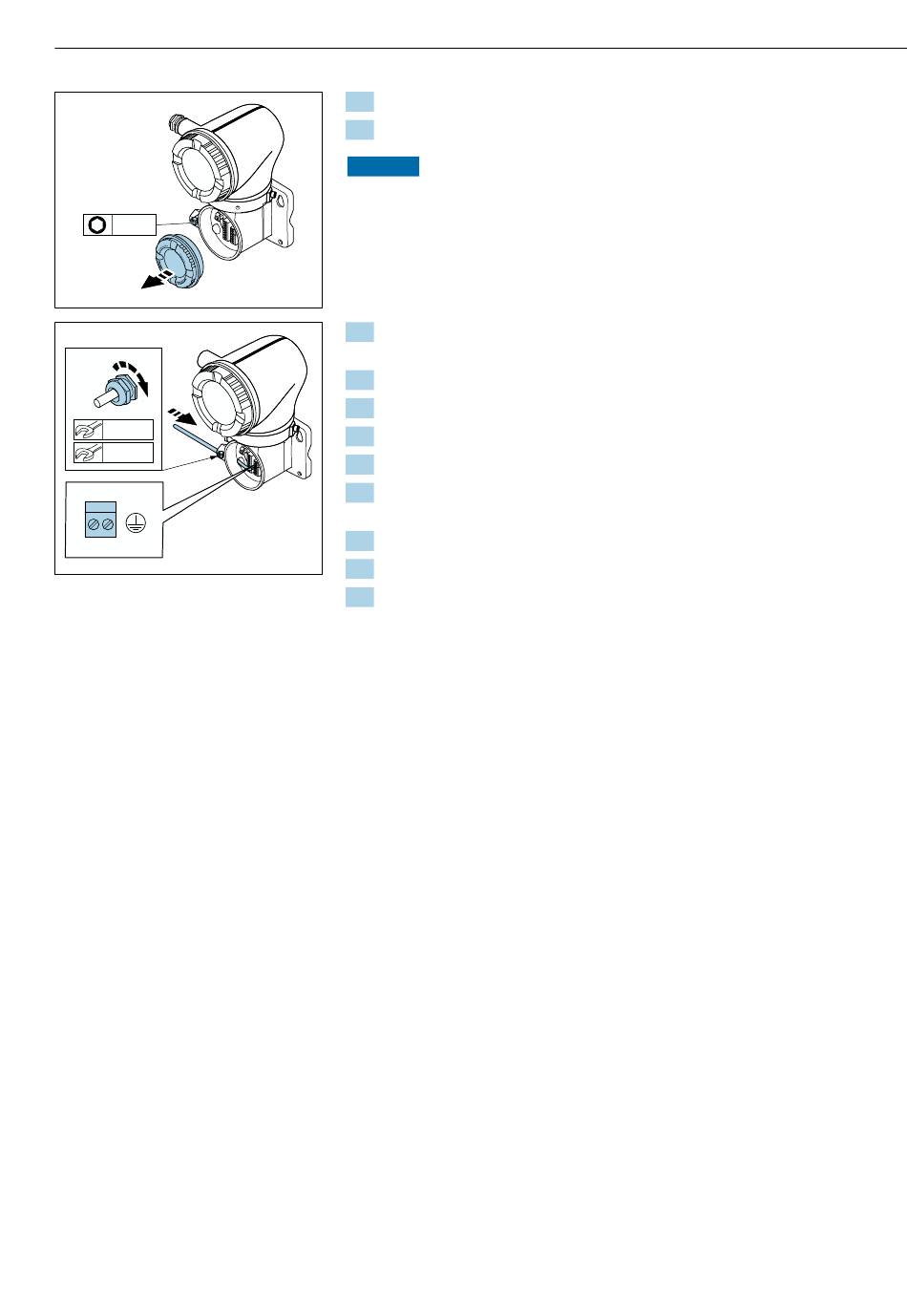

1. Innensechskantschraube der Sicherungskralle lösen.
2. Anschlussraumdeckel gegen den Uhrzeigersinn öffnen.
HINWEIS
Fehlender Dichtungsring führt zur mangelnden Gehäusedichtheit!
Beschädigung des Geräts.
‣
Dichtungsring nicht aus der Kabeleinführung entfernen.
A0042376
3. Spulenstromkabel und Elektrodenkabel durch entsprechende Kabeleinfüh-
rung schieben.
4. Kabellängen anpassen.
5. Kabelschirme an innerer Erdungsklemme anschließen.
6. Kabel und Kabelenden abisolieren.
7. Aderendhülsen über die Litzen stülpen und verpressen.
8. Spulenstromkabel und Elektrodenkabel gemäß der Klemmenbelegung
anschließen.
9. Kabelverschraubungen festdrehen.
10. Anschlussraumdeckel schliessen.
A0042371
11. Sicherungskralle fixieren.
