Anhang

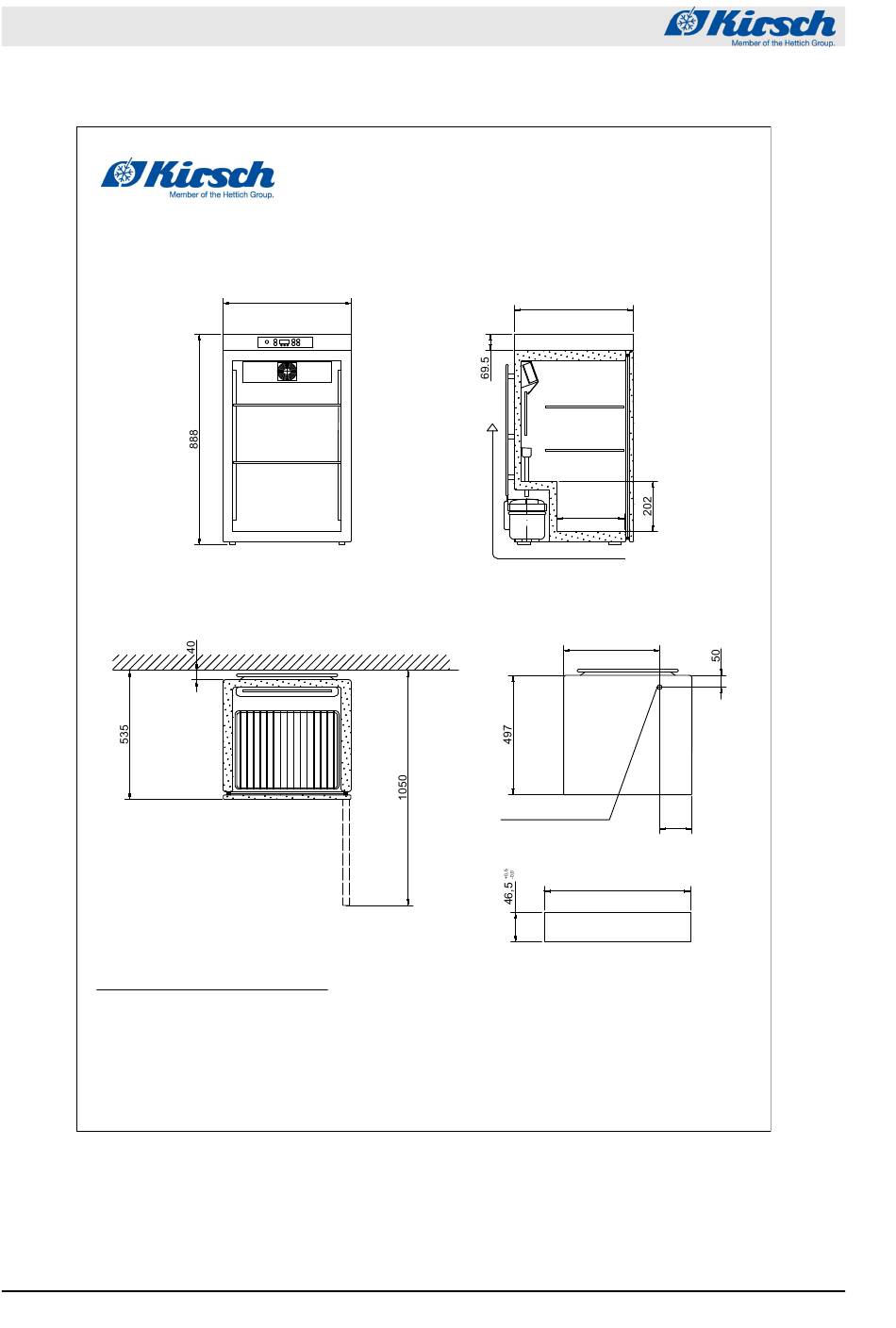

Einbauzeichnung
Bei Einbau beachten:
Luftdurchgang oben und unten:
ohne Kühlmaschinenventilator: mind. 250cm²
mit Kühlmaschinenventilator: mind. 80cm²
Zeichng.Nr.: 125704-0
Abb. 8: Einbauzeichnung LABO 126 PRO-ACTIVE
86
LABO 126 PRO-ACTIVE
Maßzeichnung
+5
540
Ansicht ohne Türe gezeichnet
Kühl-/Gefrierschrank LABO-Reihe PRO-ACTIVE / ULTIMATE
497
273
Belüftung
404
externer Fühlereinbau
136
+0,5
233
-0,0
Ausschnitt Regler
