Kirsch LABO Serie Gebrauchsanweisung
Vorschau ausblenden
Andere Handbücher für LABO Serie:
- Gebrauchsanweisung (77 Seiten) ,
- Gebrauchsanweisung (82 Seiten)
Verwandte Anleitungen für Kirsch LABO Serie
Inhaltszusammenfassung für Kirsch LABO Serie

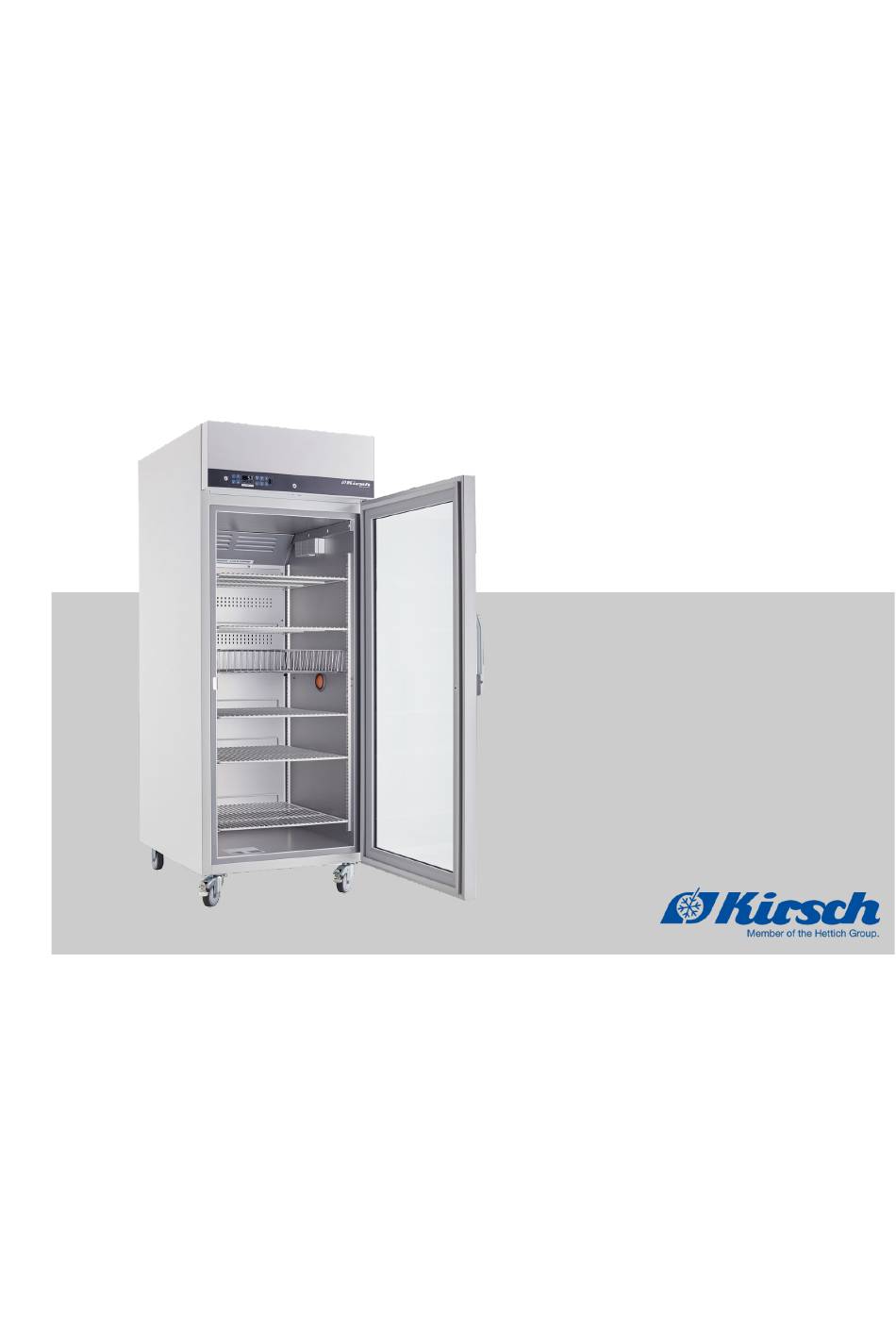

- Seite 1 Gebrauchsanweisung Kühl-/Gefrierschrank LABO-Reihe PRO-ACTIVE / ULTIMATE Vor Beginn aller Arbeiten Gebrauchsanweisung lesen!
- Seite 2 Philipp KIRSCH GmbH Im Lossenfeld 14 77731 Willstätt-Sand DEUTSCHLAND Telefon: +49 781 9227-0 Telefax: +49 781 9227-200 E-Mail: info@KIRSCH-medical.de Internet: www.KIRSCH-medical.de D1002_03_25_Gebrauchsanweisung_LABO_Version_4.1_de_DE © Philipp KIRSCH GmbH 2024 Kühl-/Gefrierschrank LABO-Reihe PRO-ACTIVE / ULTIMATE 06.03.2025...
- Seite 3 Ergänzende Anweisungen Über diese Gebrauchsanweisung Diese Gebrauchsanweisung wurde für das Produkt "Kühl-/Gefrier- schrank" (im Folgenden „Gerät“) erstellt. Personen, die mit dem Gerät umgehen, müssen diese Gebrauchs- anweisung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Hand- lungsanweisungen in dieser Gebrauchsanweisung.
- Seite 4 FROSTER LABO 735 ULTIMATE 735 76 35000 Abbildungen Abbildungen in dieser Gebrauchsanweisung dienen dem grund- sätzlichen Verständnis und können von der tatsächlichen Ausfüh- rung abweichen. Herstelleradresse Hersteller Philipp Kirsch GmbH Adresse Im Lossenfeld 14 77731 Willstätt-Sand DEUTSCHLAND Telefon +49 781 9227-0 Telefax...
- Seite 5 Internet www.kirsch-medical.de Auftragsannahme zu den Geschäftszeiten. Weitere Informationen Sollten Sie Fragen oder Hinweise zu dieser Gebrauchsanweisung oder zum Gerät haben, wenden Sie sich bitte an Ihren autorisierten regionalen Fachhänder oder direkt an KIRSCH. 06.03.2025 Kühl-/Gefrierschrank LABO-Reihe PRO-ACTIVE / ULTIMATE...
- Seite 6 1.6 Zusätzliche Gerätekomponenten........ 17 1.6.1 Temperaturdokumentation........17 1.6.2 Innenbeleuchtung............ 20 1.6.3 Abschließbare Glastür..........20 1.6.4 Reinraum-Kit............20 Zubehör................22 2.1 KIRSCH EVOLUTION CLOUD........22 2.1.1 Kommunikation............22 2.1.2 Datenspeicherung............ 22 Sicherheit................24 3.1 Symbole in dieser Gebrauchsanweisung....24 3.2 Zweckbestimmung............25 3.3 Vorhersehbarer Fehlgebrauch........
- Seite 7 Inhaltsverzeichnis 5.3 Gerät anschließen............38 Inbetriebnahme..............40 6.1 Tätigkeiten bei Inbetriebnahme........40 6.2 Gerät programmieren..........40 6.2.1 Solltemperatur............41 6.2.1.1 Funktion der Solltemperatur......... 41 6.2.1.2 Solltemperatur anzeigen und ändern....41 6.2.2 Temperaturwarngrenzen.......... 43 6.2.2.1 Funktion der Temperaturwarngrenzen....43 6.2.2.2 Temperaturwarngrenzen anzeigen und ändern..45 6.2.3 Luftfeuchte einstellen..........
- Seite 8 Produktbeschreibung Geräteübersicht Produktbeschreibung 1.1 Geräteübersicht Modell LABO (Beispiel) LABO 520 PRO-ACTIVE Schlüsselschalter Ä Kapitel 1.2 „Anzeige- und Anzeige- und Bedieneinheit Bedienelemente“ auf Seite 9 Türschloss Umluftkühlung Stellleisten Türabdrücker Bodenträger Drahtrost Rollen Kühl-/Gefrierschrank LABO-Reihe PRO-ACTIVE / ULTIMATE 06.03.2025...
- Seite 9 Produktbeschreibung Anzeige- und Bedienelemente > Funktion des Schlüsselschalters 1.2 Anzeige- und Bedienelemente 1.2.1 Aufbau der Anzeige- und Bedieneinheit Abb. 1: Anzeige- und Bedieneinheit Schlüsselschalter Anzeige- und Bedieneinheit (Tastenbelegung variabel) USB-Port 1.2.2 Funktion des Schlüsselschalters Tab. 1: Positionen des Schlüsselschalters Schlüs- Position Funktion Beschreibung...
- Seite 10 Produktbeschreibung Anzeige- und Bedienelemente > Funktion der Tasten und Anzeigen 1.2.3 Funktion der Tasten und Anzeigen Die Funktion der Tasten und Anzeigen der folgenden Übersicht entnehmen: Tab. 2: Tasten Taste Bezeichnung Funktion [Max.] Maximalwert des Temperaturspeichers anzeigen. [Min.] Minimalwert des Temperaturspeichers anzeigen. Reset des Temperaturspeichers durchführen.
- Seite 11 Produktbeschreibung Lieferumfang Taste Bezeichnung Funktion [Leertaste] Leertaste ohne Funktion. Bestimmte Tasten haben je nach Ausführung eine Mehrfachfunktion in Verbindung mit anderen Tasten. Tab. 3: Anzeigen Anzeige Bezeichnung Funktion „Abtauung“ Abtauung ist aktiv. „Luftfeuchte“ Luftfeuchte ist aktiv (Temperaturkonstanz verbessert, Luftfeuchte hoch). „Superfrost“...
- Seite 12 Produktbeschreibung Schnittstellen Software Die Software KIRSCH-DATANET steht ausschließlich als Down- load unter https://kirsch-medical.de/service/downloads/kirsch-datanet- software zur Verfügung. Bitte beachten Sie zur Installation/Konfiguration die zur Software zugehörige Gebrauchsanweisung. Diese finden Sie in der Installationsroutine. 1.4 Schnittstellen Das Gerät verfügt über folgende Schnittstellen, um weitere Geräte (im Folgenden „Module“) zur Temperaturüberwachung und Tempe-...
- Seite 13 Produktbeschreibung Gerätefunktionen > Kühlung USB-Stick nach Gebrauch abziehen! Der USB-Stick darf nicht dauerhaft im Gerät stecken. – USB-Stick nach dem Ende der Datenübertragung Ä „Fehlermeldungen und Statusanzeigen abziehen des PC-KIT-STICK“ auf Seite 75. 1.5 Gerätefunktionen 1.5.1 Kühlung Kältemaschine Das Gerät verfügt über eine Kältemaschine mit innenliegendem Verdampfer zur Kühlung des Kühlguts.
- Seite 14 Produktbeschreibung Gerätefunktionen > Temperaturanzeige 1.5.2 Superfrost-Funktion Das Gerät verfügt über eine Superfrost-Funktion. Mit der Superfrost-Funktion kann das Gerät schnellstmöglich auf Ä Kapitel die tiefstmögliche Temperatur heruntergekühlt werden 7.4 „Superfrost-Funktion einschalten“ auf Seite 49. 1.5.3 Abtauung Automatische Abtauung Das Gerät taut alle 12 Stunden automatisch ab. Die automatische Abtauung erfolgt mit zeitlicher und thermischer Überwachung.
- Seite 15 Produktbeschreibung Gerätefunktionen > Temperaturüberwachung mit PC-KIT-STICK 1.5.5 Temperaturspeicher Der Temperaturspeicher zeichnet während des Betriebs den jeweils erreichten maximalen und minimalen Temperaturwert auf. Der Temperaturspeicher beginnt mit der Aufzeichnung nach dem Erreichen der Solltemperatur oder spätestens nach 2 Stunden Betrieb. Der Temperaturspeicher wird nach Neustart oder Reset des Geräts automatisch zurückgesetzt.
- Seite 16 Produktbeschreibung Gerätefunktionen > Akku 1.5.7 Temperaturfühler Das Gerät ist mit mehreren Temperaturfühlern ausgestattet. Die Funktion des jeweiligen Temperaturfühlers der folgenden Tabelle entnehmen: Farbe Bezeichnung Funktion Verdampferfühler Steuert die Abtauphase (rot) Steuert die Überwachungs- Regelfühler (braun) einheit Steuert die Überwachungs- Regelfühler (violett) einheit 1.5.8 Akku Funktion Akku...
- Seite 17 Produktbeschreibung Zusätzliche Gerätekomponenten > Temperaturdokumentation ULTIMATE: Der Akku versorgt nicht die ULTIMATE-Bedienober- fläche! Der Akku versorgt ausschließlich die Temperaturüber- wachung mit Strom. Der Akku gewährleistet nicht den Betrieb der ULTIMATE-Bedienoberfläche und auch nicht den Erhalt der Innenraumtemperatur. Die Temperaturkurve der Bedienoberfläche wird nach dem Beheben des Stromausfalls aktualisiert.
- Seite 18 Tab. 5: Optionen zur Temperaturdokumentation Bezeichnung Funktion Abbildung PC-KIT-NET mit Kirsch Mit unserer Software KIRSCH-DATANET können Ihre Datanet Geräte mühelos in Ihrem IT-Netzwerk dokumentiert werden. Bei KIRSCH-Geräten der ULTIMATE-Linie ist die Netzwerklösung (PC-KIT-NET) bereits serienmäßig enthalten. Optional können die Geräte der PRO- ACTIVE-Linie damit aufgerüstet werden.
- Seite 19 Produktbeschreibung Zusätzliche Gerätekomponenten > Temperaturdokumentation Bezeichnung Funktion Abbildung Cloud Modul Zuverlässig Alarmierung bei Abweichung per SMS und/oder E- Mail Alarmkette mit Holiday-Funktion (Umleitung der Alarmmeldung bei Abwesenheit) Temperaturkontrolle, standortunabhängig jederzeit via Smartphone, Tablet oder PC möglich Zusätzlich integrierte Datenspeicherung bis zu 30 Tage Lückenlose Temperaturdokumentation Unabhängig...
- Seite 20 [Licht] dauerhaft ein- und ausgeschaltet werden. 1.6.3 Abschließbare Glastür Türschloss Ihr Gerät kann mit einer abschließbaren Glastür ausgestattet werden. Weiterführende Informationen zum Einbau der Glastür bei KIRSCH erfragen. Beim Modell LABO 126 PRO-ACTIVE ist die optionale Glastür nicht abschließbar. 1.6.4 Reinraum-Kit Ihr Gerät kann mit einem Reinraum-Kit ausgestattet sein.
- Seite 21 Temperaturfühler muss bauseits überwacht werden. Falls Sie keine Möglichkeit zur Überwachung des zusätzlichen Fühlers haben, sprechen sie uns bitte an -> KIRSCH EVOLUTION CLOUD zur Überwachung möglich. Vor Inbetriebnahme, ggfs. im Zuge einer GMP Qualifi- zierung, sollte eine Partikelmessung am Gerät durch- geführt werden (Diese sollte direkt am vorschriftsmäßig...
- Seite 22 Das Kirsch EVOLUTION MODUL sammelt und speichert Tempe- ratur-/ Eingangsdaten eines Geräts das überwacht werden soll. Mit Hilfe von mobilem Internet werden die Daten an die KIRSCH CLOUD weiter gesendet. Es handelt sich um eine spezielle Provider unabhängige IOT SIM Karte, die eine bestmögliche Netzabdeckung ermöglicht.
- Seite 23 Zubehör KIRSCH EVOLUTION CLOUD > Datenspeicherung Das Logging von Daten erfolgt in einem Intervall von 2 Minuten auf dem im Modul integrierten Ringspeicher. Die Speicherkapazität beträgt maximal 30 Tage. Um den 31 Tag zu speichern wird der Datensatz des ersten Tages überschrieben.
- Seite 24 Sicherheit Symbole in dieser Gebrauchsanweisung Sicherheit Dieser Abschnitt gibt einen Überblick über alle wichtigen Sicher- heitsaspekte für einen optimalen Schutz des Patienten und Perso- nals sowie für die sichere und störungsfreie Nutzung des Geräts. Die Nichtbeachtung der in dieser Gebrauchsanweisung aufge- führten Handlungsanweisungen und Sicherheitshinweise kann zu erheblichen Gefährdungen führen.
- Seite 25 Sicherheit Vorhersehbarer Fehlgebrauch Tipps und Empfehlungen Dieses Symbol hebt nützliche Tipps und Empfehlungen sowie Informationen für eine effiziente und störungs- freie Nutzung des Geräts hervor. Weitere Kennzeichnungen Kennzeichnung Erläuterung Schritt-für-Schritt-Handlungsanweisungen ð Ergebnisse von Handlungsschritten Verweise auf Abschnitte dieser Gebrauchs- anweisung Auflistungen ohne festgelegte Reihenfolge Verweise auf Gebrauchsanweisungen von ...
- Seite 26 Sicherheit RestrisikenRestrisiken 3.4 Restrisiken Infektion des Anwenders WARNUNG! Infektionsgefahr bei unzureichender Hygiene, Des- infektion und Sterilisation! Bei Kontakt mit nicht gereinigten, nicht sterilisierten oder nicht desinfizierten Teilen besteht Infektionsgefahr. – Die geltenden Anforderungen an die persönliche Hygiene, Desinfektion und Sterilisation beachten. –...
- Seite 27 Sicherheit RestrisikenRestrisiken Bei Eco-Kältemaschinen WARNUNG! Gefahr durch unerlaubten Eingriff in den Kälte- kreislauf! Die Kältemaschine enthält das natürliche Kältemittel Propan R290 / Isobutan R600a. Das verwendete Kälte- mittel des Geräts ist brennbar und kann bei Kontakt mit den Augen oder der Haut zu schweren Verletzungen führen.
- Seite 28 Daten und für die ordnungsgemäße Gerätefunktion muss der Benutzer die erforderlichen Vorsichtsmaßnahmen gemäß den örtli- chen Gesetzen, Vorschriften und Richtlinien der Einrichtung ergreifen. Kirsch empfiehlt Gesundheitsorganisationen oder medi- zinischen Einrichtungen, eine umfassende und mehrstufige Stra- tegie zu implementieren, um die Daten und Systeme vor internen und externen Sicherheitsbedrohungen zu schützen.
- Seite 29 VORSICHT! Stellen Sie sicher, dass der Kühlschrank nur mit dem von Kirsch autorisierten/zugelassenen Gerät ver- bunden ist. Benutzer sollten alle von Kirsch bereitge- stellten und unterstützten Geräte innerhalb von durch Kirsch autorisierte Spezifikationen betreiben, ein- schließlich von Kirsch genehmigter Software, Software- konfiguration, Sicherheitskonfiguration usw.
- Seite 30 Sicherheit Sicherheitskennzeichnungen VORSICHT! Firewalls und/oder andere Sicherheitseinrichtungen sollten zwischen dem medizinischen System und allen extern zugänglichen Systemen installiert werden. Es wird empfohlen, die Defender Firewall für Schnittstellen oder eine andere Firewall zu verwenden, die vor DoS- und DDoS-Angriffen schützt, und diese stets auf dem neuesten Stand zu halten.
- Seite 31 Sicherheit Personalqualifikation Herstellungsdatum Seriennummer / Fabriknummer Achtung Altgeräte sind getrennt vom Hausmüll zu ent- sorgen. Nicht fest verbaute Batterien oder Akkus müssen vorher entnommen und getrennt entsorgt werden. 3.7 Personalqualifikation Unzureichende Qualifikation des Personals WARNUNG! Gefahr von Sach- und Personenschäden bei Inbe- triebnahme durch unqualifiziertes Personal! Durch unsachgemäße Inbetriebnahme durch nicht dafür qualifiziertes Personal kann erheblicher Schaden...
- Seite 32 Arbeitsumgebung, samt technischem Equipment, für die Anwendung der Software zu schaffen. Der System-/Netzwerkadministrator übernimmt folgende Aufgaben: Installation von KIRSCH-DATANET Einbindung des Geräts in das Netzwerk Der System-/Netzwerkadministrator wurde vom Betreiber autori- siert, die Benutzer der Software zu verwalten und Einstellungen an der Software vorzunehmen.
- Seite 33 Sicherheit Persönliche Schutzausrüstung Beim Ausführen der verschiedenen Arbeiten an und mit dem Gerät muss das Personal persönliche Schutzausrüstung tragen. Auf diese wird in den einzelnen Kapiteln dieser Anleitung gesondert hingewiesen. Im Folgenden wird diese persönliche Schutzausrüs- tung erläutert: Chemikalienbeständige Schutzhandschuhe Chemikalienbeständige Schutzhandschuhe dienen zum Schutz der Hände vor aggressiven Chemikalien.
- Seite 34 Transport und Stilllegung Gerät transportieren Transport und Stilllegung 4.1 Gerät transportieren Bei Auslieferung wird das Gerät in Absprache mit dem Fach- händler transportiert. Bei einem Transport im Rahmen einer Standortänderung während der Betriebsdauer des Geräts die folgenden Sicherheitshinweise beachten. Sicherheit beim Transport WARNUNG! Gefahr von Quetschverletzungen bei Umkippen! Wenn das Gerät geneigt wird, kippt es unkontrolliert...
- Seite 35 Transport und Stilllegung Gerät wieder in Betrieb nehmen Gerät an neuen Standort transpor- tieren Schutzausrüstung: Sicherheitsschuhe Schutzhandschuhe Ä „Gerät stilllegen“ Gerät außer Betrieb nehmen wie in Abschnitt auf Seite 35 dargestellt. Gerät an neuen Aufstellort transportieren. Wartezeit bis zur Wiederinbetriebnahme: Nach Transport und Aufstellung eine Stunde bis zur Wiederinbetriebnahme warten, damit sich das Kältemittel gleichmäßig im Kältemittelkreislauf...
- Seite 36 Transport und Stilllegung Gerät wieder in Betrieb nehmen Vorlaufzeit des Temperaturalarms! Der Temperaturalarm ist frühestens aktiv, sobald die Solltemperatur erreicht wurde, oder spätestens nach 2 Stunden Betrieb des Geräts. In diesem Zeitraum werden auch keine Temperatur- Alarmmeldungen über den Potentialfreien Kontakt aus- gegeben.
- Seite 37 Aufbau, Einbau und Anschluss Gerät einbauen Aufbau, Einbau und Anschluss 5.1 Gerät aufstellen Aufstellen Beim Aufstellen des Geräts folgende Aufstellbedingungen ein- halten: Innengebrauch Höhe bis zu 2000 m ü.d.M. Maximale relative Luftfeuchtigkeit 75% für Temperaturen bis 31°C linear abnehmend bis 50% relative Luftfeuchtigkeit bei 38°C bzw 32°C bei FROSTER Transiente Überspannungen bis zu Überspannungskategorie II Verschmutzungsgrad 2...
- Seite 38 Aufbau, Einbau und Anschluss Gerät anschließen Einbauen Den Einbau des Geräts ausschließlich durch dafür qualifiziertes Personal durchführen lassen. Im Zweifel KIRSCH kontaktieren Ä „Herstelleradresse“ auf Seite 4. Das Gerät einbauen wie in der beiliegenden Einbauzeichnung dar- gestellt. Die vorgegebenen Lüftungsquerschnitte für Zu- und Abluft sind zwingend einzuhalten.
- Seite 39 Aufbau, Einbau und Anschluss Gerät anschließen Bild der Schnittstellen Beschriftung Lage der Anschlussklemme 1) Potentialfreier Kontakt 126-/280-/330-/460-Liter: rückseitig oben im Aufsatz 2) Netzwerkschnittstelle 1) Potentialfreier Kontakt 520-/720-Liter: oben im Maschinenraum 2) Netzwerkschnittstelle Wir empfehlen den Anschluss als Öffner, da so auch ein Kabelbruch über den Potentialfreien Kontakt gemeldet wird.
- Seite 40 Inbetriebnahme Gerät programmieren Inbetriebnahme Personal: Gerätebeauftragter 6.1 Tätigkeiten bei Inbetriebnahme Reihenfolge der Inbetriebnahme WARNUNG! Gefahr von Sach- und Personenschäden bei Inbe- triebnahme durch unqualifiziertes Personal! Durch unsachgemäße Inbetriebnahme durch nicht dafür qualifiziertes Personal kann erheblicher Schaden am Kühlgut entstehen, der schwere Personenschäden zur Folge haben kann.
- Seite 41 Die Solltemperatur legt fest, bei welcher Temperatur das Gerät betrieben wird, um das Kühlgut unter optimalen Bedingungen zu lagern. Die Solltemperatur des Geräts ist durch KIRSCH voreingestellt. Änderungen des Sollwerts verändern nicht die Tempe- raturwarngrenzen. Diese werden manuell angepasst Ä Kapitel 6.2.1.2 „Solltemperatur anzeigen und ändern“...
- Seite 42 Das Gerät erreicht den neuen Sollwert nicht unmittelbar nach der Änderung. Den Temperaturverlauf am Display oder über eine optionale Temperaturdokumentation (z. B. KIRSCH-PC-KIT) beobachten. Aktuelle Temperatur ablesen und den weiteren Temperatur- verlauf beobachten, bis die Solltemperatur erreicht ist. Kühl-/Gefrierschrank LABO-Reihe PRO-ACTIVE / ULTIMATE...
- Seite 43 Inbetriebnahme Gerät programmieren > Temperaturwarngrenzen Folgen der geänderten Solltemperatur Sobald die Solltemperatur erreicht ist, müssen die Tem- peraturwarngrenzen so eingestellt werden, dass die Solltemperatur ober- bzw. unterhalb der Solltemperatur liegen. Andernfalls wird der Temperaturalarm ausgelöst Ä Kapitel 6.2.2.2 „Temperaturwarngrenzen anzeigen und ändern“...
- Seite 44 Inbetriebnahme Gerät programmieren > Temperaturwarngrenzen Temperaturwarngrenzen Tab. 7: Temperaturwarngrenzen LABO und FROSTER LABO Modell Untere Tempera- Solltemperatur Obere Temperatur- turwarngrenze warngrenze LABO 100 PRO-ACTIVE +2 °C +5 °C +8 °C LABO 126 PRO-ACTIVE LABO 288 PRO-ACTIVE LABO 340 PRO-ACTIVE LABO 468 PRO-ACTIVE LABO 520 PRO-ACTIVE LABO 520 CR PRO-ACTIVE LABO 520 CR HF PRO-ACTIVE...
- Seite 45 Inbetriebnahme Gerät programmieren > Temperaturwarngrenzen 6.2.2.2 Temperaturwarngrenzen anzeigen und ändern Temperaturwarngrenzen anzeigen Obere Temperaturwarngrenze Taste [Temperaturwarnung max.] drücken. ð Die obere Temperaturwarngrenze wird im Display ange- zeigt. Untere Temperaturwarngrenze Taste [Temperaturwarnung min.] drücken. ð Die untere Temperaturwarngrenze wird im Display ange- zeigt.
- Seite 46 Inbetriebnahme Gerät programmieren > Luftfeuchte einstellen Geräteschlüssel auf Position „1“ drehen. ð Das Display zeigt die aktuelle Innenraumtemperatur. Die eingestellten Temperaturwarngrenzen werden automatisch gespeichert. Die Tempe- raturwarngrenzen bleiben nach einem Strom- ausfall oder Abschalten des Geräts erhalten. 6.2.3 Luftfeuchte einstellen Übersicht Geräte mit einstellbarer LABO 288 PRO-ACTIVE LABO 288 ULTIMATE...
- Seite 47 Inbetriebnahme Gerät programmieren > Luftfeuchte einstellen Taste [Luftfeuchte] drücken und für mindestens 4 Sekunden gedrückt halten. Luftfeuchte auswählen. ð Nach Auswahl „hohe Luftfeuchte“ leuchtet die LED- Anzeige Nach Auswahl „niedere Luftfeuchte“ erlischt die LED- Anzeige. Geräteschlüssel auf Position „1“ drehen. 06.03.2025 Kühl-/Gefrierschrank LABO-Reihe PRO-ACTIVE / ULTIMATE...
- Seite 48 Bedienung Gerät ausschalten Bedienung Personal: Anwender 7.1 Gerät einschalten Schlüssel in Schlüsselschalter stecken. Geräteschlüssel auf Position „1“ stellen. ð Das Display zeigt die Innenraumtemperatur an. Schlüssel abziehen und vor unbefugtem Zugriff geschützt aufbewahren. Solltemperatur prüfen oder gegebenenfalls einstellen Ä Kapitel 6.2.1.2 „Solltemperatur anzeigen und ändern“ auf Seite 41.
- Seite 49 Bedienung Superfrost-Funktion einschalten 7.3 Temperaturspeicher abrufen/löschen Temperaturspeicher abrufen Der Temperaturspeicher zeichnet die Temperatur ab dem Erreichen der Solltemperatur auf. Ein Neustart des Geräts setzt den Temperaturspeicher zurück. Taste [Max.] drücken. ð Der Maximalwert des Temperaturspeichers wird ange- zeigt. Taste [Min.] drücken. ð...
- Seite 50 Format FAT 32) zu exportieren. Dabei wird eine .jsn-Datei auf dem Stick abgelegt, die dann über die un-ten beschriebene Vorgehensweise in KIRSCH-Datanet ab Version 5.0 importiert werden kann. Um die Daten auf den USB-Stick zu speichern ist fol-...
- Seite 51 Passwort: admin HINWEIS! Falls die Standardzugangsdaten geändert werden und das Passwort nicht mehr auffindbar ist, besteht auch durch den Service von Kirsch keine Möglichkeit, dieses zurückzusetzen. Sie haben dann keinen Zugang mehr zur Datenbank! 06.03.2025 Kühl-/Gefrierschrank LABO-Reihe PRO-ACTIVE / ULTIMATE...
- Seite 52 Bedienung Datenauslesung am Gerät mit PC-KIT-STICK Neuen Kühlschrank über Menüpunkt „Verwaltung/Kühl- schrank hinzufügen“ hinzufügen. Es erscheint folgendes Fenster: Name des Geräts und optional den Standort eintragen. Haken bei „Monitoring an“ entfernen. Falls mehrere Geräte verwaltet werden sollen USB-Export- Adresse einstellen. HINWEIS! Jede Adresse kann nur einmal verwendet werden.
- Seite 53 180.160.15.1 IP-Adresse Standard-Gateway 180.160.15.2 (Beispiel) Zur Temperaturüberwachung über das Netzwerk muss die Software KIRSCH-DATANET (Version 5.5.0.0 oder höher) installiert sein (vollständige Montage- und Anschlussanleitung liegt PC-KIT-NET bei). IP-Adresse am Gerät einrichten Jedes Gerät benötigt eine eigene feste IP-Adresse, die in Ihrem lokalen Netzwerk noch nicht verwendet wird.
- Seite 54 Bedienung PC-KIT-NET einrichten (optional) Mit [Min.] den Parameter auswählen. [Solltemperatur] gedrückt halten. ð Die ersten drei Stellen der IP-Adresse werden angezeigt. Mit [Max.] und [Min.] die angewählten Stellen der gewünschten IP-Adresse einstellen. ð Die Zahl verändert sich in der Anzeige jeweils in Einer- schritten.
- Seite 55 Bedienung PC-KIT-NET einrichten (optional) Mit [Max.] und [Min.] die angewählten Stellen der gewünschten Subnetzmaske einstellen. ð Die Zahl verändert sich in der Anzeige jeweils in Einer- schritten. [Solltemperatur] loslassen. ð Die ersten drei Stellen der Subnetzmaske sind einge- geben. Mit [Min.] den nächsten Parameter auswählen.
- Seite 56 Das TCP/IP-Modul ist installiert ( Gerätekomponenten“ auf Seite 17 und „Montage- und Anschlussanleitung – PC-KIT-STICK/PC-KIT-NET“). Die Software KIRSCH-DATANET (Version 5.0 oder höher) ist auf dem lokalen PC oder im lokalen Netzwerk installiert. Ä Kapitel 7.2 „Gerät ausschalten“ Gerät ausschalten auf Seite 48.
- Seite 57 Bedienung Gerät beschicken MAC-Adresse am Gerät auslesen Geräteschlüssel in Schlüsselschalter stecken. Geräteschlüssel auf „P“ stellen. [Max.] und [Min.] gleichzeitig für 4 Sekunden gedrückt halten. ð Das Display zeigt Mit [Max.] und [Min.] zur Ebene navigieren und mit Set bestätigen. Mit [Min.] den Parameter auswählen.
- Seite 58 Gerät mit Kühlgut beschicken. Wenn die Tür für mehr als 60 Sekunden offen steht, gegebe- nenfalls den Tür-Offen-Alarm deaktivieren. Zur Überprüfung der Temperatur ist ein geeignetes Temperaturmessgerät zu verwenden, z.B. Kirsch Evo- lution Cloud. Kühl-/Gefrierschrank LABO-Reihe PRO-ACTIVE / ULTIMATE 06.03.2025...
- Seite 59 Reinigung und Desinfektion Reinigung und Desinfektion Geeignete Desinfektionsmittel Die in der folgenden Tabelle aufgeführten Desinfektionsmittel wurden werksseitig durch KIRSCH getestet. Die Gebrauchsanweisung des jeweiligen Herstellers beachten. Reinigung für Geräte mit Reinraum-Kit Wir empfehlen die Erstellung eines Hygieneplans wel- cher Reinigungsprozeduren gem. DIN 14644 (ISO + GMP) enthält, u.a empfehlen wir eine sporadische...
- Seite 60 Reinigung und Desinfektion Gerät reinigen und desinfizieren Schutzausrüstung: Chemikalienbeständige Schutzhand- schuhe VORSICHT! Gefahr für das Kühlgut durch Kontamination! Ein verunreinigtes Gerät kann das gelagerte Kühlgut kontaminieren. Eine Kontamination kann das Kühlgut beschädigen oder zerstören. – Bereits kontaminiertes Kühlgut nicht im Gerät lagern.
- Seite 61 Reinigung und Desinfektion Voraussetzungen: Das Kühlgut ist umgelagert. Das Gerät ist ausgeschaltet Ä Kapitel 7.2 „Gerät ausschalten“ auf Seite 48. Schubfächer und Roste entnehmen. HINWEIS! Gefahr von Sachschaden an der Elektrik durch ungeeignete Reinigungsmittel! Im Gerät sind empfindliche elektrische Bauteile ver- baut.
- Seite 62 Wartung Sicherheitstechnische Kontrolle Wartung Intervall Wartungsarbeit spätestens alle 12 Monate Bei Geräten mit Reinraum-Kit: Erneuerung des HEPA-Filters Ä Kapitel 9.3 „HEPA-Filter auswechseln“ auf Seite 66 spätestens alle 24 Monate Sicherheitstechnische Kontrolle gemäß DGUV-Vorschrift 3 (ehemals BGV A3) durchführen. spätestens alle 6 Monate Verflüssiger prüfen Ä...
- Seite 63 Wartung Sicherheitstechnische Kontrolle Sichtprüfung Gesamtes Gerät auf Vollständigkeit, richtigen Aufbau und Beschädigungen prüfen. Folgende Teile des Geräts im Einzelnen auf Beschädigungen prüfen: Türabdrücker Innenraum Türdichtung Wenn Beschädigungen vorhanden sind und die Funktiona- lität nicht gewährleistet ist, Gerät außer Betrieb nehmen und Ä...
- Seite 64 Wartung Akku auswechseln Überwachungsfühler abkühlen (beispielsweise mit Kälte- spray). Warten, bis Warngrenze überschritten wird und der Summer ertönt. ð Das Display zeigt abwechselnd die aktuelle Temperatur und beide Fehlermeldungen (oberer und unterer Tempe- raturalarm) an. Geräteschlüssel auf Position „1“ drehen. ð...
- Seite 65 Wartung Akku auswechseln Modell Einabauort des Akkus LABO-100 PRO-ACTIVE Akku unten im Maschinenraum des Geräts LABO-126 PRO-ACTIVE Akku oberhalb der Tür im Aufsatz LABO 288 PRO-ACTIVE / ULTIMATE LABO 340 PRO-ACTIVE / ULTIMATE LABO 468PRO-ACTIVE / ULTIMATE FROSTER LABO 330 PRO-ACTIVE / ULTIMATE FROSTER LABO 535 PRO-ACTIVE / ULTIMATE FROSTER LABO 735 PRO-ACTIVE / ULTIMATE LABO 520 PRO-ACTIVE / ULTIMATE auch CR...
- Seite 66 Wartung HEPA-Filter auswechseln 9.3 HEPA-Filter auswechseln Bei Geräten ohne Kondensatorüberwachungssystem empfehlen wir, den HEPA-Filter alle 12 Monate auszu- tauschen. Bei Geräten, die mit einem Kondensatorüberwachungs- system ausgestattet sind, empfehlen wir, den Filter auszutauschen, wenn die Kondensatortemperatur + 60 °C erreicht. Lösen Sie das Gehäuse vom HEPA-FILTER.
- Seite 67 Alarme Alarmfunktionen Alarme 10.1 Alarmfunktionen Alarmfunktionen Wenn eine Funktion des Geräts fehlerhaft oder defekt ist, wird ein Alarm ausgelöst. Jeder Alarm wird sowohl optisch als auch akustisch angezeigt. Das Display zeigt abwechselnd den optischen Alarm und die Tem- peratur an. Die Meldung wird so lange angezeigt, bis der Alarm quittiert wird.
- Seite 68 Alarme Umgang mit Alarmen Alarmfunktion Display Summer Ursache Maßnahmen Tür-Offen-Alarm Die Tür ist länger Summer deaktivieren. als 180 Sekunden Tür schließen. geöffnet. Der Tür-Offen- Alarm wird über den Fernwarnkon- takt weitergeleitet. Stromausfallwar- Die Stromversor- Summer deaktivieren. nung gung des Geräts Ursache für den Stromaus- ist ausgefallen.
- Seite 69 Alarme Umgang mit Alarmen Alarm quittieren Der Summer ist deaktiviert, die Alarmursache behoben, aber der Alarm wird weiterhin auf dem Display angezeigt. Taste [Reset] drücken. ð Der Alarm ist quittiert. Das Display zeigt die Temperatur des Kühlguts an. 06.03.2025 Kühl-/Gefrierschrank LABO-Reihe PRO-ACTIVE / ULTIMATE...
- Seite 70 Personenschäden (z. B. Strom- schläge) oder Sachschäden (z. B. Feuer, Schäden am Kühlgut) entstehen. – Reparaturen durch den Service durchführen lassen. – Ersatzteile von KIRSCH verwenden. – Keine eigenmächtigen An- und Umbauten am Gerät vornehmen. – Im Zweifelsfall KIRSCH kontaktieren.
- Seite 71 Statusanzeigen und Fehlermeldungen Fehlermeldungen Kühlgut umlagern HINWEIS! Gefahr für das Kühlgut durch ein defektes oder gestörtes Gerät! Durch einen Defekt oder eine Störung des Geräts ist die Kühlleistung nicht mehr gewährleistet. Verminderte Kühlleistung kann zu erheblichen Schäden am Kühlgut führen. –...
- Seite 72 Statusanzeigen und Fehlermeldungen Fehlermeldungen HINWEIS! Für Reparaturen den Service verständigen: Folgende Firma ist durch KIRSCH mit dem Service für Ä „Servicekon- das Gerät beauftragt und autorisiert: takt“ auf Seite 5 VORSICHT! Gefahr von Sachschäden durch unterbrochene Kühlkette bei Umlagerung! Wenn die Kühlkette des Kühlguts durch die Umlage- rung unterbrochen wird, sind die vorgeschriebenen Lagerbedingungen nicht mehr erfüllt.
- Seite 73 Statusanzeigen und Fehlermeldungen Fehlermeldungen Display Summer Beschreibung Maßnahme Lüfter X: Drehzahl des entsprechenden Kühlgut umlagern. Lüfters zu gering. Service verständigen. Die Temperatur des Kühlguts kann schwanken. Lüfter X: Drehzahl des entsprechenden Kühlgut umlagern. Lüfters zu hoch. Service verständigen. Die Temperatur des Kühlguts kann schwanken.
- Seite 74 Statusanzeigen und Fehlermeldungen Fehlermeldungen Display Summer Beschreibung Maßnahme Verbindungsproblem: Synchronisationsfehler zwischen Kühlgut umlagern. Bedienteil und Überwachungskreis. Service verständigen. Keine gesicherte Funktion des Kühlreglers. Steuerungsfehler: Fehler bei Selbsttest im Kühlregler. Service verständigen. Der Überwachungskreis übernimmt die Temperaturkontrolle. Tür-Offen-Warnung: Tür schließen. Tür ist länger als 60 Sekunden geöffnet.
- Seite 75 Statusanzeigen und Fehlermeldungen Fehlermeldungen Display Summer Beschreibung Maßnahme Temperaturalarm (tief) Die untere Temperaturwarngrenze ist erreicht oder überschritten (bei- Temperaturwarngrenze abrufen und spielsweise nach längerem Öffnen Ä Kapitel 6.2.2.2 „Tempera- prüfen der Tür, wenn die Kältemaschine turwarngrenzen anzeigen und das Gerät herunterkühlt). ändern“...
- Seite 76 Außerbetriebnahme und Entsorgung Gerät entsorgen Außerbetriebnahme und Entsorgung 12.1 Gerät außer Betrieb nehmen Außerbetriebnahme Gerät ausschalten. Kühlgut umlagern. Netzstecker ziehen. Anschlusskabel durchtrennen. Schlösser entfernen oder zerstören. Tür abmontieren. 12.2 Gerät entsorgen Akku entsorgen UMWELT! Gefahr für die Umwelt durch falsche Entsorgung des Akkus! Wenn der Akku einzeln entsorgt wird, wie folgt vor- gehen:...
- Seite 77 Außerbetriebnahme und Entsorgung Gerät entsorgen Gerät entsorgen UMWELT! Gefahr für die Umwelt durch falsche Entsorgung des Geräts! Bei falschem Umgang mit umweltgefährdenden Stoffen, insbesondere bei falscher Entsorgung, können erhebliche Schäden für die Umwelt entstehen. – Die Kältemaschine nicht selbstständig ausbauen und entsorgen.
- Seite 78 Anhang Anhang Im Anhang befinden sich je nach Modell folgende mitgeltende Dokumente: Konformitätserklärung Technische Daten Einbauzeichnung Kühl-/Gefrierschrank LABO-Reihe PRO-ACTIVE / ULTIMATE 06.03.2025...
- Seite 79 Anhang Konformitätserklärung 13.1 Konformitätserklärung EG-Konformitätserklärung Wir, Philipp Kirsch GmbH Im Lossenfeld 14 77731 Willstätt-Sand Deutschland erklären hiermit in alleiniger Verantwortung, dass die nachfolgend beschriebenen Produkte zum Zeitpunkt des Inverkehrbringens die Schutzanforderungen der unten genannten Richtlinien und Normen einhalten. Fabriknummern Fabrikat Geräteart...
- Seite 80 Anhang Technische Daten 13.2 Technische Daten LABO 100 LABO 126 LABO 288 LABO 340 PRO-ACTIVE PRO-ACTIVE PRO-ACTIVE/ PRO-ACTIVE/ ULTIMATE* ULTIMATE* Kühlinhalt in Liter Temperatureinstel- ca. +2 bis +15 ca. 2 bis +15 ca. 0 bis +15 ca. 0 bis +15 lung ca.
- Seite 81 Anhang Technische Daten LABO 100 LABO 126 LABO 288 LABO 340 PRO-ACTIVE PRO-ACTIVE PRO-ACTIVE/ PRO-ACTIVE/ ULTIMATE* ULTIMATE* Rostgröße (BxT) in 43 x 33 43 x 33 52,7 x 39 52,7 x 39 Lichtes Schub- 40,8 x 32 x 5,6 50,4 x 32 x 5,6 fachmaß...
- Seite 82 Anhang Technische Daten LABO 468 LABO 520 LABO 720 LABO 720 CHROMAT PRO-ACTIVE/ PRO-ACTIVE/ PRO-ACTIVE/ PRO-ACTIVE/ ULTIMATE* ULTIMATE* ULTIMATE* ULTIMATE* Temperaturhomoge- 1,17 0,73 1,09 1,09 nität bei Referen- zumgebungstempe- ratur von 25°C in K Temperaturkonstanz 0,56 0,77 0,36 0,36 bei Referenzumge- bungstemperatur von 25°C in K Außenmaße einschl.
- Seite 83 Anhang Technische Daten LABO FR LABO 330 FR LABO 530 FR LABO 730 720 CR PRO-ACTIVE/ PRO-ACTIVE/ PRO-ACTIVE/ HF/CR CRI HF ULTIMATE* ULTIMATE* ULTIMATE* PRO- ACTIVE Spannung in V 220 - 220 - 240 220 - 240 220 - 240 Frequenz in Hz 50/60 50/60...
- Seite 84 Anhang Technische Daten FR LABO 535 FR LABO 735 PRO-ACTIVE/ PRO-ACTIVE/ ULTIMATE* ULTIMATE* Kühlinhalt in Liter Temperatureinstellung ca. in °C ca. -10 bis -25 ca. -10 bis -25 Spannung in V 220 - 240 220 - 240 Frequenz in Hz 50/60 50/60 Kältemittelmenge in Gramm...
- Seite 85 Anhang Einbauzeichnung 13.3 Einbauzeichnung MED 100 PRO-ACTIVE BL 100 PRO-ACTIVE LABO 100 PRO-ACTIVE LABEX 105 PRO-ACTIVE FROSTER LABEX 96 PRO-ACTIVE FROSTER MED 95 PRO-ACTIVE Einbauzeichnung min.545 bei vorgesetzter Türe Scharnierstärke be- rücksichtigen Ansicht ohne vorgesetzte Türe gezeichnet Kälteleitung Lüftungsgitter mit Bedienungspaneel in die vorgesetzte Blende eingesetzt...
- Seite 86 Anhang Einbauzeichnung LABO 126 PRO-ACTIVE Maßzeichnung Belüftung Ansicht ohne Türe gezeichnet externer Fühlereinbau +0,5 -0,0 Ausschnitt Regler Bei Einbau beachten: Luftdurchgang oben und unten: ohne Kühlmaschinenventilator: mind. 250cm² mit Kühlmaschinenventilator: mind. 80cm² Zeichng.Nr.: 125704-0 Abb. 8: Einbauzeichnung LABO 126 PRO-ACTIVE Kühl-/Gefrierschrank LABO-Reihe PRO-ACTIVE / ULTIMATE 06.03.2025...
- Seite 87 Index Index Abtauung (automatisch) ....14 Fehlermeldungen (Übersicht) ....71 Abtauung (manuell) .
- Seite 88 Index Personal ......31 Temperaturwarngrenzen (Übersicht) ......44 Potentialfreier Kontakt .
