Kirsch LABO Serie Gebrauchsanweisung Seite 85

13.3 Einbauzeichnung
Ansicht ohne vorgesetzte Türe gezeichnet
Bei Einbau beachten:
Zu- und Abluft erfolgt über frontseitiges Lüftungsgitter ,
daher dieses nicht durch Gegenstände zustellen oder Verblenden ,
damit die Belüftung der Kältemaschine gewährleistet ist.
Zeichng.Nr.: 100700-0

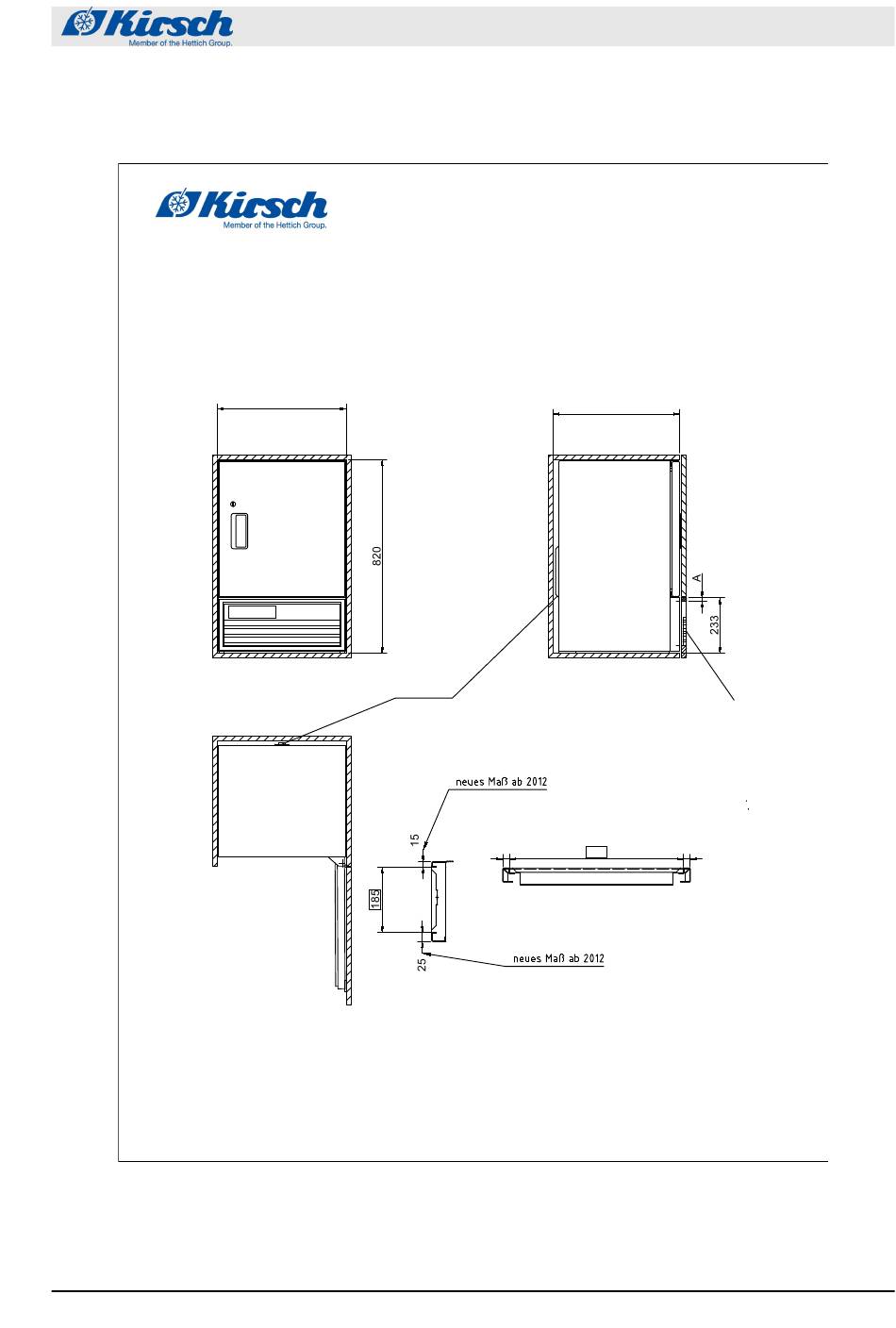

Abb. 7: Einbauzeichnung LABO 100 PRO-ACTIVE
06.03.2025
MED 100 PRO-ACTIVE
BL 100 PRO-ACTIVE
LABO 100 PRO-ACTIVE
LABEX 105 PRO-ACTIVE
FROSTER LABEX 96 PRO-ACTIVE
FROSTER MED 95 PRO-ACTIVE
Einbauzeichnung
min.545
bei vorgesetzter Türe
Scharnierstärke be-
rücksichtigen
Kälteleitung
Kühl-/Gefrierschrank LABO-Reihe PRO-ACTIVE / ULTIMATE
545
Ausschnitt Blende
20
490
Anhang
Einbauzeichnung
Lüftungsgitter mit
Bedienungspaneel
in die vorgesetzte
Blende eingesetzt
Ausschnitt für
Lüftungsgitter in
vorgesetzte
Blende
= 491 x 186 mm
Maß A = 15 mm
20
85
