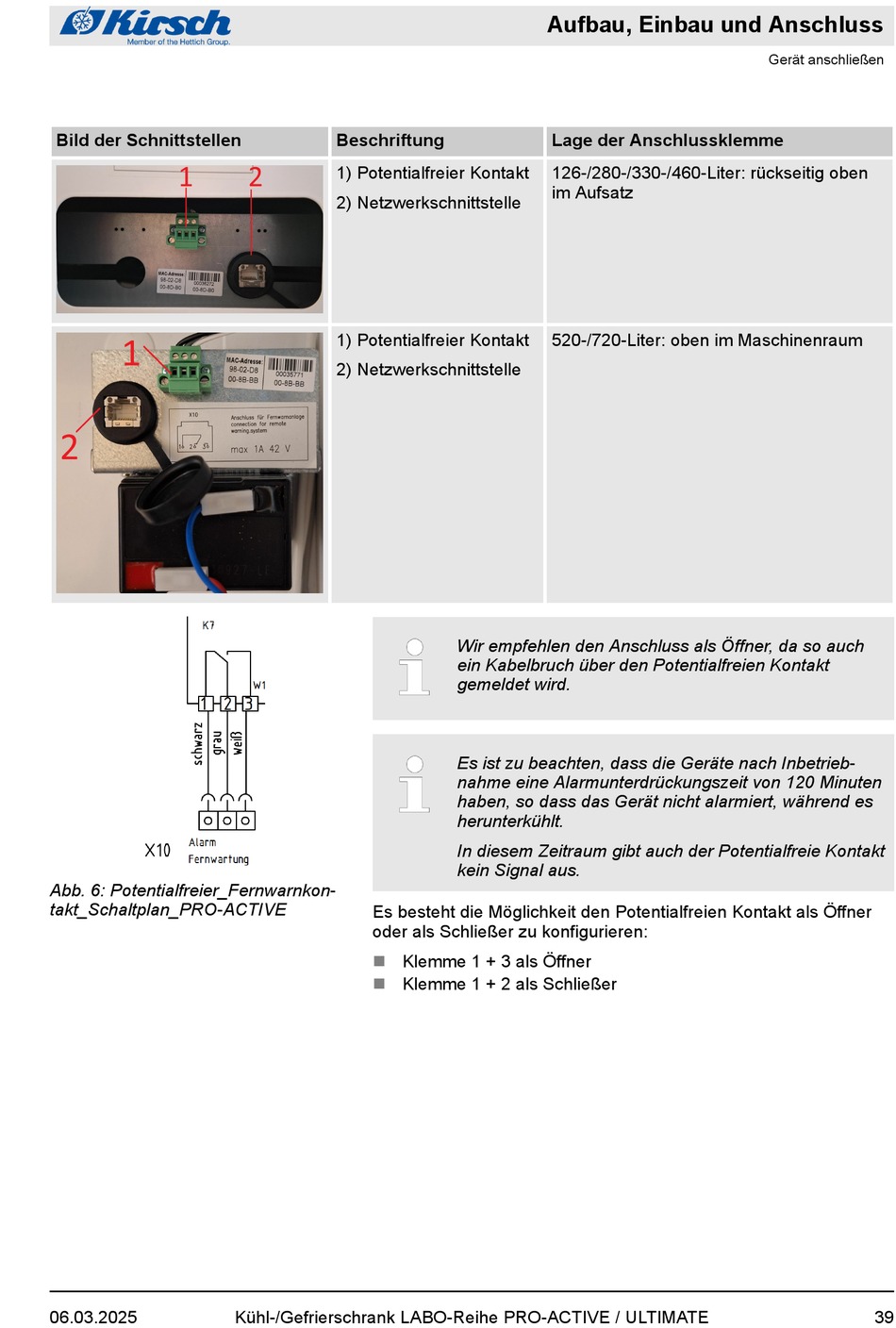

Bild der Schnittstellen
Abb. 6: Potentialfreier_Fernwarnkon-
takt_Schaltplan_PRO-ACTIVE
06.03.2025
Beschriftung
1) Potentialfreier Kontakt
2) Netzwerkschnittstelle
1) Potentialfreier Kontakt
2) Netzwerkschnittstelle
Es besteht die Möglichkeit den Potentialfreien Kontakt als Öffner
oder als Schließer zu konfigurieren:
n Klemme 1 + 3 als Öffner
n Klemme 1 + 2 als Schließer
Kühl-/Gefrierschrank LABO-Reihe PRO-ACTIVE / ULTIMATE
Aufbau, Einbau und Anschluss
Lage der Anschlussklemme
126-/280-/330-/460-Liter: rückseitig oben
im Aufsatz
520-/720-Liter: oben im Maschinenraum
Wir empfehlen den Anschluss als Öffner, da so auch
ein Kabelbruch über den Potentialfreien Kontakt
gemeldet wird.
Es ist zu beachten, dass die Geräte nach Inbetrieb-
nahme eine Alarmunterdrückungszeit von 120 Minuten
haben, so dass das Gerät nicht alarmiert, während es
herunterkühlt.
In diesem Zeitraum gibt auch der Potentialfreie Kontakt
kein Signal aus.
Gerät anschließen
