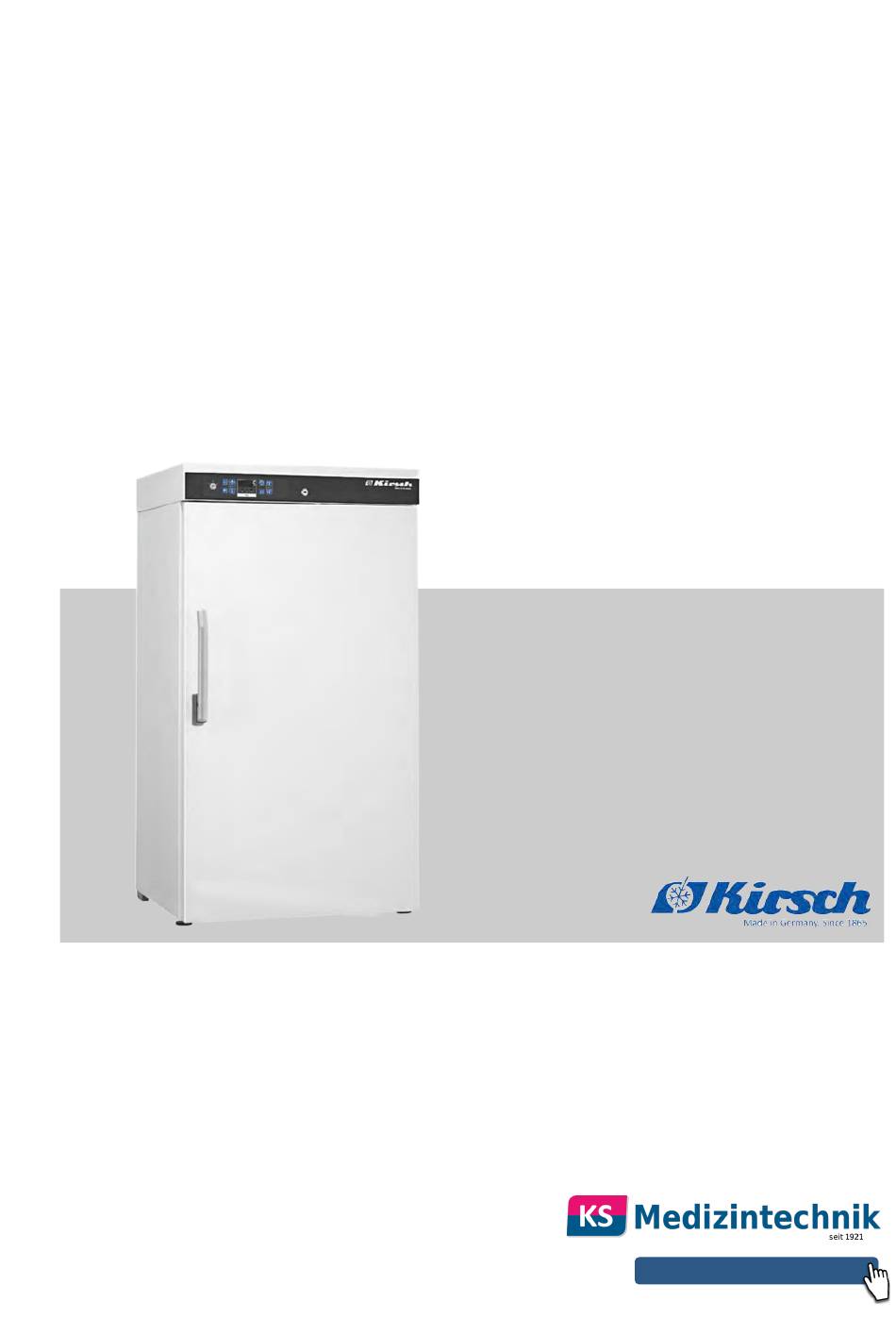

- Seite 1 Gebrauchsanweisung Kühl-/Gefrierschrank MED-Reihe Telefon: 0800 - 10 10 871 HIER GÜNSTIG KAUFEN www.ksmedizintechnik.de Vor Beginn aller Arbeiten Gebrauchsanweisung lesen!
- Seite 2 Philipp KIRSCH GmbH Im Lossenfeld 14 77731 Willstätt-Sand DEUTSCHLAND Telefon: +49 781 9227-0 Telefax: +49 781 9227-200 E-Mail: info@KIRSCH-medical.de Internet: www.KIRSCH-medical.de D1003_10_22_Gebrauchsanweisung_MED_Version_ 3_de_DE © Philipp KIRSCH GmbH 2022 Kühl-/Gefrierschrank MED-Reihe 13.10.2022...
-
Seite 3: Ergänzende Anweisungen
Ergänzende Anweisungen Über diese Gebrauchsanweisung Diese Gebrauchsanweisung wurde für das Produkt "Kühl-/Gefrier- schrank" (im Folgenden „Gerät“) erstellt. Personen, die mit dem Gerät umgehen, müssen diese Gebrauchs- anweisung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Hand- lungsanweisungen in dieser Gebrauchsanweisung. - Seite 4 +49 781 9227-200 E-Mail info@kirsch-medical.de Internet www.kirsch-medical.de Auftragsannahme zu den Geschäftszeiten. Weitere Informationen Sollten Sie Fragen oder Hinweise zu dieser Gebrauchsanweisung oder zum Gerät haben, wenden Sie sich bitte an Ihren autorisierten regionalen Fachhänder oder direkt an KIRSCH. Kühl-/Gefrierschrank MED-Reihe 13.10.2022...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Produktbeschreibung............7 1.1 Geräteübersicht............7 1.2 Anzeige- und Bedienelemente........11 1.2.1 Aufbau der Anzeige- und Bedieneinheit....11 1.2.2 Funktion des Schlüsselschalters ......11 1.2.3 Funktion der Tasten und Anzeigen......12 1.3 Lieferumfang............... 13 1.4 Schnittstellen.............. 14 1.5 Gerätefunktionen............14 1.5.1 Kühlung.............. - Seite 6 Inhaltsverzeichnis 6.2 Gerät programmieren..........38 6.2.1 Solltemperatur............38 6.2.1.1 Funktion der Solltemperatur......... 38 6.2.1.2 Solltemperatur anzeigen und ändern....38 6.2.2 Temperaturwarngrenzen.......... 40 6.2.2.1 Funktion der Temperaturwarngrenzen....40 6.2.2.2 Temperaturwarngrenzen anzeigen und ändern..41 6.2.3 Luftfeuchte einstellen..........42 Bedienung................. 44 7.1 Gerät einschalten............44 7.2 Gerät ausschalten............
-
Seite 7: Produktbeschreibung
Produktbeschreibung Geräteübersicht Produktbeschreibung 1.1 Geräteübersicht Modell MED (Beispiel) Abb. 1: Medikamentenkühlschrank (Gehäuse) Stellfüße Schlüsselschalter Ä Kapitel 1.2 „Anzeige- und Anzeige- und Bedieneinheit Bedienelemente“ auf Seite 11 Türgriff Türschloss 13.10.2022 Kühl-/Gefrierschrank MED-Reihe... - Seite 8 Produktbeschreibung Geräteübersicht Abb. 2: Medikamentenkühlschrank (Innenraum) Innenausstattung Schubfach Kältemaschine Kühl-/Gefrierschrank MED-Reihe 13.10.2022...
- Seite 9 Produktbeschreibung Geräteübersicht Modell FROSTER MED (Beispiel) Abb. 3: Medikamentengefrierschrank (Gehäuse) Stellfüße Schlüsselschalter Ä Kapitel 1.2 „Anzeige- und Anzeige- und Bedieneinheit Bedienelemente“ auf Seite 11 Türgriff Türschloss 13.10.2022 Kühl-/Gefrierschrank MED-Reihe...
- Seite 10 Produktbeschreibung Geräteübersicht Abb. 4: Medikamentengefrierschrank (Innenraum) Innenausstattung Schubfach Tauwassergefäß Kältemaschine Kühl-/Gefrierschrank MED-Reihe 13.10.2022...
-
Seite 11: Anzeige- Und Bedienelemente
Produktbeschreibung Anzeige- und Bedienelemente > Funktion des Schlüsselschalters 1.2 Anzeige- und Bedienelemente 1.2.1 Aufbau der Anzeige- und Bedieneinheit Abb. 5: Anzeige- und Bedieneinheit Schlüsselschalter Anzeige- und Bedieneinheit (Tastenbelegung variabel) USB-Port 1.2.2 Funktion des Schlüsselschalters Tab. 1: Positionen des Schlüsselschalters Schlüs- Position Funktion Beschreibung... -
Seite 12: Funktion Der Tasten Und Anzeigen
Produktbeschreibung Anzeige- und Bedienelemente > Funktion der Tasten und Anzeigen 1.2.3 Funktion der Tasten und Anzeigen Die Funktion der Tasten und Anzeigen der folgenden Übersicht entnehmen: Tab. 2: Tasten Taste Bezeichnung Funktion [Max.] Maximalwert des Temperaturspeichers anzeigen. [Min.] Minimalwert des Temperaturspeichers anzeigen. Reset des Temperaturspeichers durchführen. -
Seite 13: Lieferumfang
Produktbeschreibung Lieferumfang Taste Bezeichnung Funktion [Leertaste] Leertaste ohne Funktion. Bestimmte Tasten haben je nach Ausführung eine Mehrfachfunktion in Verbindung mit anderen Tasten. Tab. 3: Anzeigen Anzeige Bezeichnung Funktion „Abtauung“ Abtauung ist aktiv. „Luftfeuchte“ Luftfeuchte ist aktiv (Temperaturkonstanz verbessert, Luftfeuchte hoch). „Superfrost“... -
Seite 14: Schnittstellen
Produktbeschreibung Gerätefunktionen > Kühlung 1.4 Schnittstellen Das Gerät verfügt über folgende Schnittstellen, um weitere Geräte (im Folgenden „Module“) zur Temperaturüberwachung und Tempe- raturdokumentation anzuschließen: Tab. 4: Schnittstellen Schnittstelle Modul LAN-Schnittstelle PC-KIT-NET (optional) USB-Port PC-KIT-STICK Potentialfreier Alarmkontakt Fernwarnanlage (beispiels- weise GSM-MODUL oder Anschluss Gebäudeleittechnik (GLT) (Schaltbild am Gerät beachten) -
Seite 15: Superfrost-Funktion
Produktbeschreibung Gerätefunktionen > Abtauung Umluftkühlung Bei der Umluftkühlung zirkuliert die Luft im Innenraum des Kühl- schranks. Die Umluftkühlung erfolgt durch Luftleitbleche und ein Gebläse. Die Umluftkühlung reduziert physikalisch bedingte Temperaturun- terschiede und die Solltemperatur wird im gesamten Innenraum konstant gehalten. Die Umluftkühlung ist auf Dauerbetrieb eingestellt und wird beim Öffnen der Tür automatisch abgeschaltet. -
Seite 16: Temperaturanzeige
Produktbeschreibung Gerätefunktionen > Temperaturüberwachung mit PC-KIT-STICK Zusätzliche Abtauung Zusätzlich zur automatischen Abtauung kann der Abtauvorgang manuell gestartet werden. Taste [Zusatzabtauung] 4 Sekunden drücken. ð Der Abtauvorgang startet. 1.5.4 Temperaturanzeige Die Temperaturanzeige befindet sich auf dem Display der Anzeige- Ä Kapitel 1.2 „Anzeige- und Bedie- und Bedieneinheit des Geräts nelemente“... -
Seite 17: Temperaturfühler
Produktbeschreibung Zusätzliche Gerätekomponenten 1.5.7 Temperaturfühler Das Gerät ist mit mehreren Temperaturfühlern ausgestattet. Die Funktion des jeweiligen Temperaturfühlers der folgenden Tabelle entnehmen: Farbe Bezeichnung Funktion Verdampferfühler Steuert die Abtauphase (rot) Steuert die Überwachungs- Regelfühler (braun) einheit Steuert die Überwachungs- Regelfühler (violett) einheit 1.6 Akku Funktion Akku... -
Seite 18: Temperaturdokumentation
Produktbeschreibung Zusätzliche Gerätekomponenten > Temperaturdokumentation 1.7.1 Temperaturdokumentation Das Gerät kann optional mit einer weiteren Temperaturdokumenta- tion ausgestattet werden. Die folgende Tabelle enthält eine Übersicht der zusätzlichen Gerä- tekomponenten. Weiterführende Informationen zu Installation und Verwendung der jeweiligen Dokumentation des Produkts entnehmen. Informationen zur Software für die Temperaturdokumentation der ... -
Seite 19: Innenbeleuchtung
Bei Geräten mit Glastür kann die Innenbeleuchtung über die Taste [Licht] dauerhaft ein- und ausgeschaltet werden. 1.7.3 Abschließbare Glastür Türschloss Ihr Gerät kann mit einer abschließbaren Glastür ausgestattet werden. Weiterführende Informationen zum Einbau der Glastür bei KIRSCH erfragen. 13.10.2022 Kühl-/Gefrierschrank MED-Reihe... -
Seite 20: Zubehör
Zubehör GSM-Modul Zubehör Das Gerät kann über folgendes Zubehör verfügen: GSM-Modul 2.1 GSM-Modul Das GSM-Modul dient zur Weitergabe von Alarmmeldungen per SMS an das Mobilfunk- oder Festnetz. Zum Betrieb des GSM-Moduls ist eine SIM-Karte nötig (nicht mitgeliefert). Ein GSM-Modul kann bis zu drei Geräte verwalten. Durch mitgelie- ferte Software lassen sich die Alarmgrenzen (obere und untere Warngrenze) einstellen. -
Seite 21: Sicherheit
Sicherheit Symbole in dieser Gebrauchsanweisung Sicherheit Dieser Abschnitt gibt einen Überblick über alle wichtigen Sicher- heitsaspekte für einen optimalen Schutz des Patienten und Perso- nals sowie für die sichere und störungsfreie Nutzung des Geräts. Die Nichtbeachtung der in dieser Gebrauchsanweisung aufge- führten Handlungsanweisungen und Sicherheitshinweise kann zu erheblichen Gefährdungen führen. -
Seite 22: Zweckbestimmung
Sicherheit Vorhersehbarer Fehlgebrauch Tipps und Empfehlungen Dieses Symbol hebt nützliche Tipps und Empfeh- lungen sowie Informationen für eine effiziente und störungsfreie Nutzung des Geräts hervor. Weitere Kennzeichnungen Kennzeichnung Erläuterung Schritt-für-Schritt-Handlungsanweisungen ð Ergebnisse von Handlungsschritten Verweise auf Abschnitte dieser Gebrauchs- anweisung Auflistungen ohne festgelegte Reihenfolge Verweise auf Gebrauchsanweisungen von ... -
Seite 23: Restrisiken
Sicherheit Restrisiken 3.4 Restrisiken Infektion des Anwenders WARNUNG! Infektionsgefahr bei unzureichender Hygiene, Desinfektion und Sterilisation! Bei Kontakt mit nicht gereinigten, nicht sterilisierten oder nicht desinfizierten Teilen besteht Infektions- gefahr. – Die geltenden Anforderungen an die persön- liche Hygiene, Desinfektion und Sterilisation beachten. - Seite 24 Sicherheit Restrisiken Bei Eco-Kältemaschinen WARNUNG! Gefahr durch unerlaubten Eingriff in den Kälte- kreislauf! Die Kältemaschine enthält das natürliche Kälte- mittel Propan R290 / Isobutan R600a. Das verwen- dete Kältemittel des Geräts ist brennbar und kann bei Kontakt mit den Augen oder der Haut zu schweren Verletzungen führen.
-
Seite 25: Maßnahmen Zur Cyber-Sicherheit
Daten und für die ordnungsgemäße Gerätefunktion muss der Benutzer die erforderlichen Vorsichtsmaßnahmen gemäß den örtli- chen Gesetzen, Vorschriften und Richtlinien der Einrichtung ergreifen. Kirsch empfiehlt Gesundheitsorganisationen oder medi- zinischen Einrichtungen, eine umfassende und mehrstufige Stra- tegie zu implementieren, um die Daten und Systeme vor internen und externen Sicherheitsbedrohungen zu schützen. - Seite 26 Sicherheit Maßnahmen zur Cyber-Sicherheit Für die Sicherheit der Patienten und ihrer personenbezogenen Gesundheitsdaten muss der Benutzer Maßnahmen ergreifen, die Folgendes beinhalten: Physische Schutzmaßnahmen - physische Sicherheitsmaß- nahmen, um sicherzustellen, dass unbefugtes Personal keinen Zugriff auf den Kühlschrank hat. Betriebliche Schutzmaßnahmen - Sicherheitsmaßnahmen während des Betriebs.
- Seite 27 Maßnahmen zur Cyber-Sicherheit VORSICHT! Stellen Sie sicher, dass der Kühlschrank nur mit dem von Kirsch autorisierten/zugelassenen Gerät verbunden ist. Benutzer sollten alle von Kirsch bereitgestellten und unterstützten Geräte innerhalb von durch Kirsch autorisierte Spezifikationen betreiben, einschließlich von Kirsch genehmigter Software, Softwarekonfiguration, Sicherheitskonfi- guration usw.
-
Seite 28: Sicherheitskennzeichnungen
Sicherheit Sicherheitskennzeichnungen 3.6 Sicherheitskennzeichnungen Typenschild Das Typenschild enthält folgende Angaben (Angaben entsprechen MED 100 PRO-ACTIVE Modell Kühl-Inhalt 95 Liter Type Gross volume der roten Nummer): 100 30 25000 Netto-Inhalt 78 Liter Net volume - Modell Kältemittel Kühl-Aggregat R600a 0,030 kg VKD 2713 K Refrigerant Cooling system... -
Seite 29: Personalqualifikation
Sicherheit Personalqualifikation 3.7 Personalqualifikation Unzureichende Qualifikation des Personals WARNUNG! Gefahr von Sach- und Personenschäden bei Inbetriebnahme durch unqualifiziertes Per- sonal! Durch unsachgemäße Inbetriebnahme durch nicht dafür qualifiziertes Personal kann erheblicher Schaden am Kühlgut entstehen, der schwere Per- sonenschäden beim Patienten zur Folge haben kann. -
Seite 30: Persönliche Schutzausrüstung
Arbeitsumgebung, samt technischem Equipment, für die Anwendung der Software zu schaffen. Der System-/Netzwerkadministrator übernimmt folgende Aufgaben: Installation von KIRSCH-DATANET Einbindung des Geräts in das Netzwerk Der System-/Netzwerkadministrator wurde vom Betreiber autori- siert, die Benutzer der Software zu verwalten und Einstellungen an der Software vorzunehmen. - Seite 31 Sicherheit Persönliche Schutzausrüstung Sicherheitsschuhe Sicherheitsschuhe schützen die Füße vor Quetschungen, herabfal- lenden Teilen und Ausgleiten auf rutschigem Untergrund. 13.10.2022 Kühl-/Gefrierschrank MED-Reihe...
-
Seite 32: Transport Und Stilllegung
Transport und Stilllegung Gerät transportieren Transport und Stilllegung 4.1 Gerät transportieren Bei Auslieferung wird das Gerät in Absprache mit dem Fach- händler transportiert. Bei einem Transport im Rahmen einer Standortänderung während der Betriebsdauer des Geräts die folgenden Sicherheitshinweise beachten. Sicherheit beim Transport WARNUNG! Gefahr von Quetschverletzungen bei Umkippen! -
Seite 33: Gerät Stilllegen
Transport und Stilllegung Gerät stilllegen HINWEIS! Gefahr von Schaden am Tauwassergefäß! Die in der folgenden Tabelle genannten Geräte sind unterseitig mit einem Tauwassergefäß ausge- stattet, das bei unsachgemäßem Transport beschädigt werden kann: – Gerät auf Palette stellen und transportieren. – Gerät nicht ohne Palette mit Gabelstapler oder Hubwagen anheben. -
Seite 34: Gerät Wieder In Betrieb Nehmen
Transport und Stilllegung Gerät wieder in Betrieb nehmen 4.3 Gerät wieder in Betrieb nehmen Gerät wieder in Betrieb nehmen Gerät vor Wiederinbetriebnahme reinigen und desinfizieren Ä Kapitel 8 „Reinigung und Desinfektion“ auf Seite 53. Netzstecker einstecken. Geräteschlüssel in Schlüsselschalter stecken. Geräteschlüssel auf Position „1“... -
Seite 35: Aufbau, Einbau Und Anschluss
MED 600 PRO-ACTIVE FROSTER MED 95 PRO- ACTIVE Einbauen Den Einbau des Geräts ausschließlich durch dafür qualifiziertes Personal durchführen lassen. Im Zweifel KIRSCH kontaktieren Ä „Herstelleradresse“ auf Seite 4. Das Gerät einbauen wie in der beiliegenden Einbauzeichnung dar- gestellt. 13.10.2022... -
Seite 36: Gerät Anschließen
Aufbau, Einbau und Anschluss Gerät anschließen 5.3 Gerät anschließen Anschließen Das Gerät ist nach Schutzklasse I und Schutzart IP 20 ausgeführt und steckerfertig. Die Anschlussbedingungen gemäß den Technischen Daten und dem Typenschild sicherstellen. Anschlusskabel des Netzsteckers auf Beschädigungen prüfen. Netzstecker einstecken. Kühl-/Gefrierschrank MED-Reihe 13.10.2022... -
Seite 37: Inbetriebnahme
Inbetriebnahme Tätigkeiten bei Inbetriebnahme Inbetriebnahme Personal: Gerätebeauftragter 6.1 Tätigkeiten bei Inbetriebnahme Reihenfolge der Inbetriebnahme WARNUNG! Gefahr von Sach- und Personenschäden bei Inbetriebnahme durch unqualifiziertes Per- sonal! Durch unsachgemäße Inbetriebnahme durch nicht dafür qualifiziertes Personal kann erheblicher Schaden am Kühlgut entstehen, der schwere Per- sonenschäden zur Folge haben kann. -
Seite 38: Gerät Programmieren
Die Solltemperatur legt fest, bei welcher Temperatur das Gerät betrieben wird, um das Kühlgut unter optimalen Bedingungen zu lagern. Die Solltemperatur des Geräts ist durch KIRSCH voreingestellt. Änderungen des Sollwerts verändern nicht die Temperaturwarngrenzen. Diese werden manuell Ä Kapitel 6.2.1.2 „Solltemperatur angepasst anzeigen und ändern“... - Seite 39 Das Gerät erreicht den neuen Sollwert nicht unmittelbar nach der Änderung. Den Temperaturverlauf am Display oder über eine optionale Temperaturdokumen- tation (z. B. KIRSCH-PC-KIT) beobachten. Aktuelle Temperatur ablesen und den weiteren Temperatur- verlauf beobachten, bis die Solltemperatur erreicht ist. 13.10.2022...
-
Seite 40: Temperaturwarngrenzen
Inbetriebnahme Gerät programmieren > Temperaturwarngrenzen Folgen der geänderten Solltemperatur Sobald die Solltemperatur erreicht ist, müssen die Temperaturwarngrenzen so eingestellt werden, dass die Solltemperatur ober- bzw. unterhalb der Solltemperatur liegen. Andernfalls wird der Tempe- Ä Kapitel 6.2.2.2 „Tempera- raturalarm ausgelöst turwarngrenzen anzeigen und ändern“ auf Seite 41. -
Seite 41: Temperaturwarngrenzen Anzeigen Und Ändern
Inbetriebnahme Gerät programmieren > Temperaturwarngrenzen Temperaturwarngrenzen Tab. 6: Temperaturwarngrenzen MED und FROSTER MED Modell Untere Tempera- Solltemperatur Obere Temperatur- turwarngrenze warngrenze MED 100 PRO-ACTIVE +2 °C +5 °C +8 °C MED 126 PRO-ACTIVE MED 200 PRO-ACTIVE MED 288 PRO-ACTIVE MED 340 PRO-ACTIVE MED 468 PRO-ACTIVE MED 520 PRO-ACTIVE MED 520 CR PRO-ACTIVE... -
Seite 42: Luftfeuchte Einstellen
Inbetriebnahme Gerät programmieren > Luftfeuchte einstellen Temperaturwarngrenzen ändern Empfohlene Temperaturwarngrenzen Die Temperaturwarngrenzen dürfen nicht der Soll- temperatur entsprechen. Die Temperaturgrenzen wie folgt einstellen: – Obere Temperaturwarngrenze: mindestens 3 °C höher als die Solltemperatur – Untere Temperaturwarngrenze: mindestens 3 °C tiefer als die Solltemperatur Empfohlene Temperaturwarngrenzen FROSTER Um die ordnungsgemäße Funktionsweise des... - Seite 43 Inbetriebnahme Gerät programmieren > Luftfeuchte einstellen MED 468 PRO-ACTIVE MED 468 ULTIMATE MED 520 PRO-ACTIVE MED 520 ULTIMATE MED 520 CR PRO-ACTIVE MED 520 CR ULTIMATE MED 600 PRO-ACTIVE MED 720 PRO-ACTIVE MED 720 ULTIMATE Luftfeuchte einstellen Für den Innenraum des Geräts kann zwischen 2 Luftfeuchten gewählt werden: hohe Luftfeuchte - ca.
-
Seite 44: Bedienung
Bedienung Gerät ausschalten Bedienung Personal: Anwender 7.1 Gerät einschalten Schlüssel in Schlüsselschalter stecken. Geräteschlüssel auf Position „1“ stellen. ð Das Display zeigt die Innenraumtemperatur an. Schlüssel abziehen und vor unbefugtem Zugriff geschützt aufbewahren. Solltemperatur prüfen oder gegebenenfalls einstellen Ä Kapitel 6.2.1.2 „Solltemperatur anzeigen und ändern“ auf Seite 38. -
Seite 45: Temperaturspeicher Abrufen/Löschen
Bedienung Temperaturspeicher abrufen/löschen Beschicktes Gerät nur kurzfristig ausschalten! Um das Kühlgut zu schützen, das Gerät nur kurz- fristig ausschalten. Um das Gerät für einen längeren Zeitraum stillzu- Ä Kapitel 4.2 „Gerät still- legen, vorgehen wie in legen“ auf Seite 33 dargestellt. 7.3 Temperaturspeicher abrufen/löschen Temperaturspeicher abrufen Der Temperaturspeicher zeichnet die Temperatur... -
Seite 46: Superfrost-Funktion Einschalten
Bedienung PC-KIT-NET einrichten (optional) 7.4 Superfrost-Funktion einschalten Die untere Temperaturwarngrenze des Geräts ist auf den kleinsten Wert eingestellt Ä Kapitel 6.2.2 „Temperaturwarngrenzen“ auf Seite 40. Superfrost einschalten Taste [Superfrost] drücken. ð Die LED-Anzeige leuchtet. Die Superfrost-Funktion läuft für 12 Stunden und wird automatisch beendet. Superfrost manuell beenden Taste [Superfrost] erneut drücken. - Seite 47 Bedienung PC-KIT-NET einrichten (optional) Zur Temperaturüberwachung über das Netzwerk muss die Software KIRSCH-DATANET (Version 5.0 oder höher) installiert sein (vollständige Mon- tage- und Anschlussanleitung liegt PC-KIT-NET bei). IP-Adresse am Gerät einrichten Jedes Gerät benötigt eine eigene IP-Adresse, die in Ihrem lokalen Netzwerk noch nicht verwendet wird.
- Seite 48 Bedienung PC-KIT-NET einrichten (optional) Subnetzmaske am Gerät einrichten Werksseitig lautet die Subnetzmaske: 255.255.255.0 Geräteschlüssel in Schlüsselschalter stecken. Geräteschlüssel auf „P“ stellen. [Max.] und [Min.] gleichzeitig für 4 Sekunden gedrückt halten. ð Das Display zeigt Mit [Max.] und [Min.] zur Ebene navigieren und mit Set bestätigen.
- Seite 49 Bedienung PC-KIT-NET einrichten (optional) IP-Adresse des Standard-Gateway am Gerät einrichten Der Standard-Gateway jedes Geräts benötigt eine eigene IP-Adresse, die in Ihrem lokalen Netzwerk noch nicht verwendet wird. Werksseitig lautet die IP-Adresse des Standard- Gateway: 192.168.0.200 Geräteschlüssel in Schlüsselschalter stecken. Geräteschlüssel auf „P“ stellen. [Max.] und [Min.] gleichzeitig für 4 Sekunden gedrückt halten.
- Seite 50 Das TCP/IP-Modul ist installiert ( Gerätekomponenten“ auf Seite 17 und „Montage- und Anschlussanleitung – PC-KIT-STICK/PC-KIT-NET“). Die Software KIRSCH-DATANET (Version 5.0 oder höher) ist auf dem lokalen PC oder im lokalen Netzwerk installiert. Ä Kapitel 7.2 „Gerät ausschalten“ Gerät ausschalten auf Seite 44.
-
Seite 51: Gerät Beschicken
Bedienung Gerät beschicken Auf den Ebenen L72 bis L75 Schritt 5 wiederholen, bis die MAC-Adresse vollständig ausgelesen ist. Schlüsselschalter auf „1“ stellen, um die Eingabe zu beenden. ð Die MAC-Adresse ist ausgelesen. 7.6 Gerät beschicken VORSICHT! Vor Beschickung die Kühlkette sicherstellen! Das Gerät dient der gewerblichen Lagerung von kühlpflichtigen Medikamenten, Impfstoffen und pharmazeutischen Wirkstoffen gemäß... - Seite 52 Bedienung Gerät beschicken Bei der Beschickung des Geräts Folgendes beachten: Sicherstellen, dass das Kühlgut der Zweckbestimmung des Geräts entspricht. Sicherstellen, dass kein infiziertes oder verunreinigtes Kühlgut eingelagert wird. Sicherstellen, dass das Kühlgut in geschlossenen Behältern gelagert wird. Die maximale Tragkraft der Drahtroste und Schubfächer beachten.
-
Seite 53: Reinigung Und Desinfektion
Reinigung und Desinfektion Reinigung und Desinfektion Geeignete Desinfektionsmittel Die in der folgenden Tabelle aufgeführten Desinfektionsmittel wurden werksseitig durch KIRSCH getestet. Die Gebrauchsanweisung des jeweiligen Herstellers beachten. Tab. 8: Desinfektionsmittel Desinfektionsmittel Hersteller Incidin liquid Ecolab Deutschland GmbH Mikrozid AF liquid Schülke & Mayr GmbH... - Seite 54 Reinigung und Desinfektion VORSICHT! Lebensgefahr durch unterbrochene Kühlkette bei Umlagerung! Das Gerät dient der gewerblichen Lagerung von kühlpflichtigen Medikamenten, Impfstoffen und pharmazeutischen Wirkstoffen gemäß der jewei- ligen Angabe des Herstellers. Wenn die Kühlkette des Kühlguts durch die Umlagerung unterbrochen wird, sind die vorgeschriebenen Lagerbedin- gungen nicht mehr erfüllt.
- Seite 55 Reinigung und Desinfektion Gehäuse reinigen Lackiertes Gehäuse Gehäuse mit Lackreinigungs- und Pflegemittel behandeln. Edelstahl-Gehäuse Gehäuse mit Edelstahl-Reinigungs- und Pflegemittel behan- deln. 13.10.2022 Kühl-/Gefrierschrank MED-Reihe...
-
Seite 56: Wartung
Wartung Sicherheitstechnische Kontrolle Wartung Intervall Wartungsarbeit spätestens alle 6 Monate Verflüssiger prüfen Ä Kapitel 9.1 „Sicherheitstechnische Kontrolle“ auf Seite 56. 9.1 Sicherheitstechnische Kontrolle Sicherheitstechnische Kontrolle alle 2 Jahre durchführen! Das Gerät sollte vom Betreiber gemäß DGUV-Vor- schrift 3 (ehemals BGV A3) geprüft werden. Das Gerät in regelmäßigen Abständen einer sicherheitstechnischen Kontrolle unterziehen, wenigstens jedoch alle zwei Jahre. - Seite 57 Wartung Sicherheitstechnische Kontrolle Funktion prüfen Folgende Teile des Geräts auf ihre Funktionstüchtigkeit prüfen: Türabdrücker Temperatur prüfen Werkzeug: geeichtes Temperaturmessgerät Fühler des Messgeräts puffern, um Kühlgut zu simulieren. Messfühler in Innenraum auf mittlerer Höhe anbringen. Temperatur nach 120 Minuten ablesen. Gerät nach der Überprüfung reinigen und desinfizieren Ä...
- Seite 58 Wartung Sicherheitstechnische Kontrolle Geräteschlüssel auf Position „1“ drehen. ð Die Testfunktion ist beendet, die elektronische Verzöge- rung ist wieder eingeschaltet. Das Display zeigt die aktuelle Temperatur des Kühlguts Die Testfunktion wird nach Ablauf von 10 Minuten automatisch beendet. Gerät nach der Überprüfung reinigen und desinfizieren Ä...
-
Seite 59: Alarme
Alarme Alarmfunktionen Alarme 10.1 Alarmfunktionen Alarmfunktionen Wenn eine Funktion des Geräts fehlerhaft oder defekt ist, wird ein Alarm ausgelöst. Jeder Alarm wird sowohl optisch als auch akustisch angezeigt. Das Display zeigt abwechselnd den optischen Alarm und die Tem- peratur an. Die Meldung wird so lange angezeigt, bis der Alarm quittiert wird. -
Seite 60: Umgang Mit Alarmen
Alarme Umgang mit Alarmen Alarmfunktion Display Summer Ursache Maßnahmen Stromausfallwar- Die Stromversor- Summer deaktivieren. nung gung des Geräts Ursache für den Stromaus- ist ausgefallen. fall ermitteln und beheben. Der Fernwarnkon- Die Überwachungseinheit takt hat ausgelöst. bleibt für ca. 72 Stunden in Betrieb. -
Seite 61: Statusanzeigen Und Fehlermeldungen
Personenschäden (z. B. Stromschläge) oder Sachschäden (z. B. Feuer, Schäden am Kühlgut) entstehen. – Reparaturen durch den Service durchführen lassen. – Ersatzteile von KIRSCH verwenden. – Keine eigenmächtigen An- und Umbauten am Gerät vornehmen. – Im Zweifelsfall KIRSCH kontaktieren. 13.10.2022... - Seite 62 Statusanzeigen und Fehlermeldungen Fehlermeldungen Kühlgut umlagern HINWEIS! Gefahr für das Kühlgut durch ein defektes oder gestörtes Gerät! Durch einen Defekt oder eine Störung des Geräts ist die Kühlleistung nicht mehr gewährleistet. Ver- minderte Kühlleistung kann zu erheblichen Schäden am Kühlgut führen. –...
- Seite 63 Fehleranzeige gemäß Tabelle ( und Fehlermeldungen“ auf Seite 61) bewerten. Empfohlene Maßnahmen durchführen. Alarmmeldung quittieren. Für Reparaturen den Service verständigen: Folgende Firma ist durch KIRSCH mit dem Service für das Gerät beauftragt und autorisiert: Ä „Ser- vicekontakt“ auf Seite 4 VORSICHT! Lebensgefahr durch unterbrochene Kühlkette...
- Seite 64 Statusanzeigen und Fehlermeldungen Fehlermeldungen Bedeutung von "X" für Fehler- und Statusmel- dungen X wird nicht im Display angezeigt. – Stattdessen steht dort eine Ziffer, die das ent- sprechende Bauteil bezeichnet. Tab. 11: Fehlermeldungen des Geräts Geräte- Display Summer Beschreibung Maßnahme schlüssel nötig Fühler X:...
- Seite 65 Statusanzeigen und Fehlermeldungen Fehlermeldungen Geräte- Display Summer Beschreibung Maßnahme schlüssel nötig Relais X: Defekt des entsprechenden Kühlgut umlagern. Relais. Service verständigen. Die Temperatur des Kühlguts kann schwanken. Relais X: Defekt des entsprechenden Kühlgut umlagern. Relais. Service verständigen. Die Temperatur des Kühlguts kann schwanken.
- Seite 66 Statusanzeigen und Fehlermeldungen Fehlermeldungen Geräte- Display Summer Beschreibung Maßnahme schlüssel nötig Temperaturwarngrenze Ä Kapitel abrufen und prüfen 6.2.2.2 „Temperaturwarn- grenzen anzeigen und Temperaturalarm (hoch): ändern“ auf Seite 41. Die obere Temperaturwarn- Falls nötig, Werte der Tempe- grenze ist erreicht oder über- raturwarngrenzen korrigieren.
- Seite 67 Statusanzeigen und Fehlermeldungen Fehlermeldungen Display Summer Beschreibung Maßnahme Geräte- schlüssel Fehlermeldung: USB-Stick entfernen und USB-Stick wurde im lau- – nach 1 Minute erneut versu- – fenden Kopiervorgang ent- chen. fernt. 13.10.2022 Kühl-/Gefrierschrank MED-Reihe...
-
Seite 68: Außerbetriebnahme Und Entsorgung
Außerbetriebnahme und Entsorgung Gerät entsorgen Außerbetriebnahme und Entsorgung 12.1 Gerät außer Betrieb nehmen Außerbetriebnahme Gerät ausschalten. Kühlgut umlagern. Netzstecker ziehen. Anschlusskabel durchtrennen. Schlösser entfernen oder zerstören. Tür abmontieren. 12.2 Gerät entsorgen Akku entsorgen UMWELT! Gefahr für die Umwelt durch falsche Entsor- gung des Akkus! Wenn der Akku einzeln entsorgt wird, wie folgt vor- gehen:... - Seite 69 Außerbetriebnahme und Entsorgung Gerät entsorgen Gerät entsorgen UMWELT! Gefahr für die Umwelt durch falsche Entsor- gung des Geräts! Bei falschem Umgang mit umweltgefährdenden Stoffen, insbesondere bei falscher Entsorgung, können erhebliche Schäden für die Umwelt ent- stehen. – Die Kältemaschine nicht selbstständig aus- bauen und entsorgen.
-
Seite 70: Anhang
Anhang Anhang Im Anhang befinden sich je nach Modell folgende mitgeltende Dokumente: Konformitätserklärung Technische Daten Einbauzeichnung Kühl-/Gefrierschrank MED-Reihe 13.10.2022... -
Seite 71: Konformitätserklärung
Anhang Konformitätserklärung 13.1 Konformitätserklärung EG-Konformitätserklärung Wir, Philipp Kirsch GmbH Im Lossenfeld 14 77731 Willstätt-Sand Deutschland erklären hiermit in alleiniger Verantwortung, dass die nachfolgend beschriebenen Produkte zum Zeitpunkt des Inverkehrbringens die Schutzanforderungen der unten genannten Richtlinien und Normen einhalten. Fabriknummern Fabrikat Geräteart... -
Seite 72: Technische Daten
Anhang Technische Daten 13.2 Technische Daten FR MED 95 MED 100 MED 126 MED 200 MED 288 PRO-ACTIVE PRO-ACTIVE PRO-ACTIVE PRO-ACTIVE PRO-ACTIVE/ ULTIMATE* Kühlinhalt in Liter Temperatureinstel- -5 bis -25 +2 bis +15 +2 bis +15 +2 bis +15 +2 bis +15 lung ca. - Seite 73 Anhang Technische Daten FR MED 95 MED 100 MED 126 MED 200 MED 288 PRO-ACTIVE PRO-ACTIVE PRO-ACTIVE PRO-ACTIVE PRO-ACTIVE/ ULTIMATE* Gewicht netto/brutto 50 / 54 46 / 52 47 / 57 69 / 80 75 / 88 in kg Geräuschemission (für Ecool R600a) in dB(A) MED 340...
- Seite 74 Anhang Technische Daten MED 340 MED 468 MED 520 CR/ MED 600 MED 720 PRO-ACTIVE/ PRO-ACTIVE/ PRO-ACTIVE/ PRO-ACTIVE PRO-ACTIVE/ ULTIMATE* ULTIMATE* ULTIMATE* ULTIMATE* Rostgröße (BxT) in Lichtes Schub- 50 x 32 x 5,6 57 x 43 x 5,6 57 x 39 x 5,6 (2x) 33 x 33,6 57 x 60 x 6 fachmaß...
-
Seite 75: Einbauzeichnung
Anhang Einbauzeichnung 13.3 Einbauzeichnung Abb. 10: Einbauzeichnung MED 100 PRO-ACTIVE 13.10.2022 Kühl-/Gefrierschrank MED-Reihe... - Seite 76 Anhang Einbauzeichnung Abb. 11: Einbauzeichnung MED 126 PRO-ACTIVE Kühl-/Gefrierschrank MED-Reihe 13.10.2022...
- Seite 77 Anhang Einbauzeichnung Abb. 12: Einbauzeichnung MED 200 PRO-ACTIVE 13.10.2022 Kühl-/Gefrierschrank MED-Reihe...
- Seite 78 Anhang Einbauzeichnung Abb. 13: Einbauzeichnung MED 600 PRO-ACTIVE Kühl-/Gefrierschrank MED-Reihe 13.10.2022...
-
Seite 79: Index
Index Index Abtauung (automatisch) ....15 Geräteschlüssel ......13 Abtauung (manuell) . - Seite 80 Index Temperaturwarngrenzen (Übersicht) ......41 Schlüsselschalter ..... . . 11 ändern .
