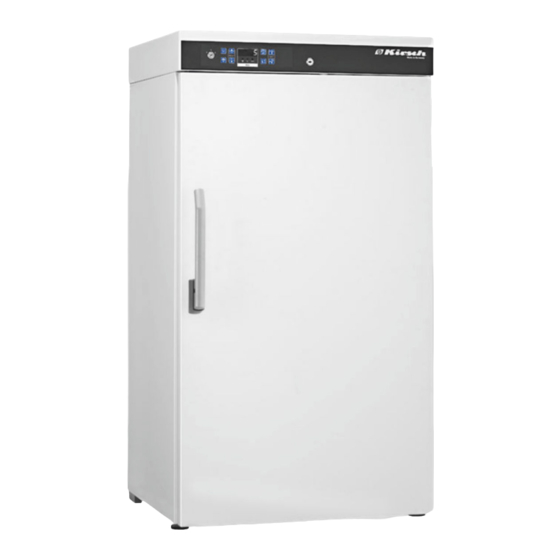

Kirsch MED Serie Gebrauchsanweisung
Vorschau ausblenden
Andere Handbücher für MED Serie:
- Gebrauchsanweisung (75 Seiten) ,
- Gebrauchsanweisung (80 Seiten)
Verwandte Anleitungen für Kirsch MED Serie
Inhaltszusammenfassung für Kirsch MED Serie

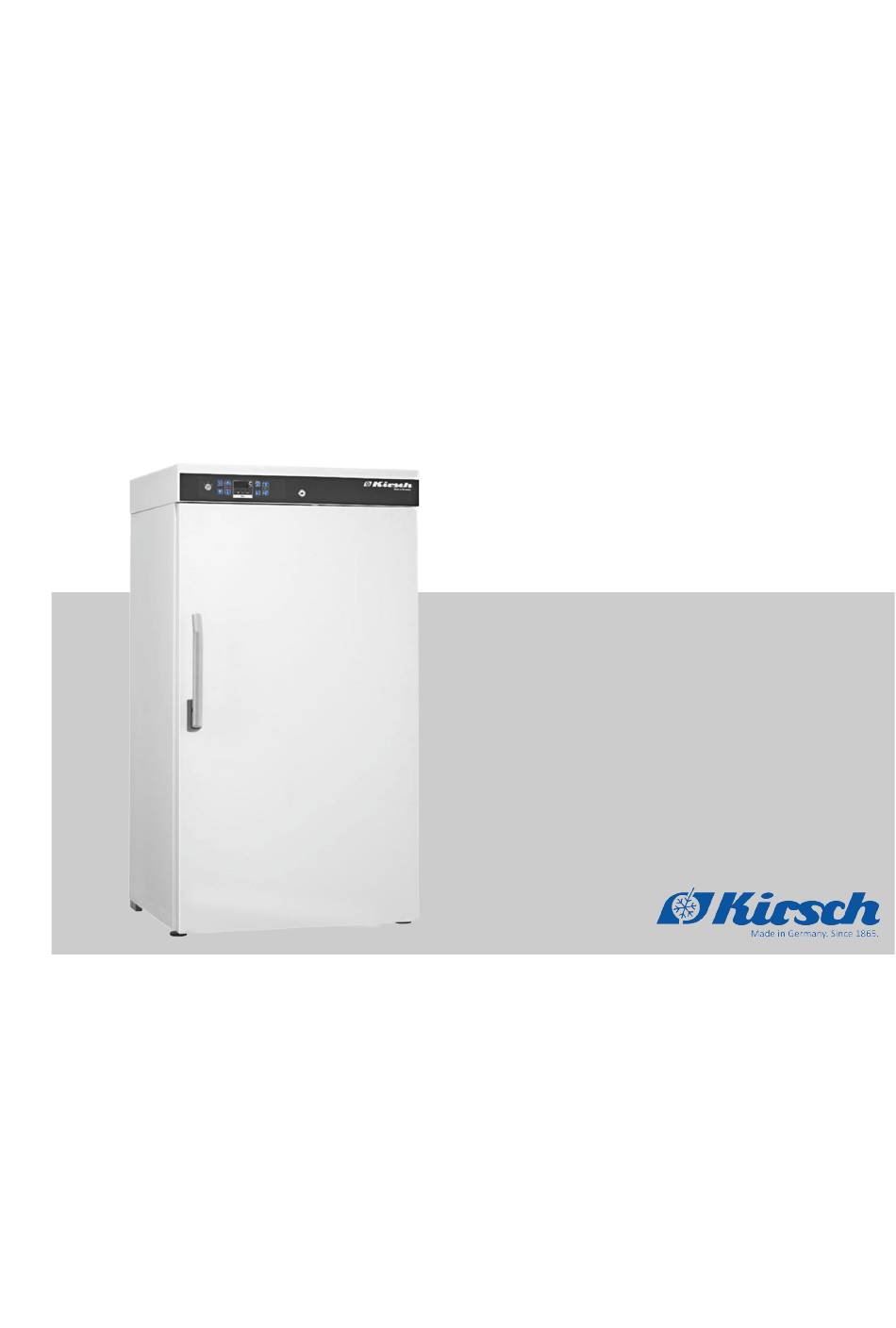

- Seite 1 Gebrauchsanweisung Kühl-/Gefrierschrank MED-Reihe Vor Beginn aller Arbeiten Gebrauchsanweisung lesen!
- Seite 2 Philipp KIRSCH GmbH Im Lossenfeld 14 77731 Willstätt-Sand DEUTSCHLAND Telefon: +49 781 9227-0 Telefax: +49 781 9227-200 E-Mail: info@KIRSCH-medical.de Internet: www.KIRSCH-medical.de D1003_05_23_Gebrauchsanweisung_MED_Version_ 3_de_DE © Philipp KIRSCH GmbH 2022 Kühl-/Gefrierschrank MED-Reihe 30.05.2023...
-
Seite 3: Ergänzende Anweisungen
Ergänzende Anweisungen Über diese Gebrauchsanweisung Diese Gebrauchsanweisung wurde für das Produkt "Kühl-/Gefrier- schrank" (im Folgenden „Gerät“) erstellt. Personen, die mit dem Gerät umgehen, müssen diese Gebrauchs- anweisung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Hand- lungsanweisungen in dieser Gebrauchsanweisung. - Seite 4 +49 781 9227-200 E-Mail info@kirsch-medical.de Internet www.kirsch-medical.de Auftragsannahme zu den Geschäftszeiten. Weitere Informationen Sollten Sie Fragen oder Hinweise zu dieser Gebrauchsanweisung oder zum Gerät haben, wenden Sie sich bitte an Ihren autorisierten regionalen Fachhänder oder direkt an KIRSCH. Kühl-/Gefrierschrank MED-Reihe 30.05.2023...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Produktbeschreibung............7 1.1 Geräteübersicht............7 1.2 Anzeige- und Bedienelemente........11 1.2.1 Aufbau der Anzeige- und Bedieneinheit....11 1.2.2 Funktion des Schlüsselschalters ......11 1.2.3 Funktion der Tasten und Anzeigen......12 1.3 Lieferumfang............... 13 1.4 Schnittstellen.............. 14 1.5 Gerätefunktionen............15 1.5.1 Kühlung.............. - Seite 6 Inhaltsverzeichnis 6.2 Gerät programmieren..........37 6.2.1 Solltemperatur............38 6.2.1.1 Funktion der Solltemperatur......... 38 6.2.1.2 Solltemperatur anzeigen und ändern....38 6.2.2 Temperaturwarngrenzen.......... 39 6.2.2.1 Funktion der Temperaturwarngrenzen....39 6.2.2.2 Temperaturwarngrenzen anzeigen und ändern..41 6.2.3 Luftfeuchte einstellen..........42 Bedienung................. 44 7.1 Gerät einschalten............44 7.2 Gerät ausschalten............
-
Seite 7: Produktbeschreibung
Produktbeschreibung Geräteübersicht Produktbeschreibung 1.1 Geräteübersicht Modell MED (Beispiel) Abb. 1: Medikamentenkühlschrank (Gehäuse) Stellfüße Schlüsselschalter Ä Kapitel 1.2 „Anzeige- und Anzeige- und Bedieneinheit Bedienelemente“ auf Seite 11 Türgriff Türschloss 30.05.2023 Kühl-/Gefrierschrank MED-Reihe... - Seite 8 Produktbeschreibung Geräteübersicht Abb. 2: Medikamentenkühlschrank (Innenraum) Innenausstattung Schubfach Kältemaschine Kühl-/Gefrierschrank MED-Reihe 30.05.2023...
- Seite 9 Produktbeschreibung Geräteübersicht Modell FROSTER MED (Beispiel) Abb. 3: Medikamentengefrierschrank (Gehäuse) Stellfüße Schlüsselschalter Ä Kapitel 1.2 „Anzeige- und Anzeige- und Bedieneinheit Bedienelemente“ auf Seite 11 Türgriff Türschloss 30.05.2023 Kühl-/Gefrierschrank MED-Reihe...
- Seite 10 Produktbeschreibung Geräteübersicht Abb. 4: Medikamentengefrierschrank (Innenraum) Innenausstattung Schubfach Tauwassergefäß Kältemaschine Kühl-/Gefrierschrank MED-Reihe 30.05.2023...
-
Seite 11: Anzeige- Und Bedienelemente
Produktbeschreibung Anzeige- und Bedienelemente > Funktion des Schlüsselschalters 1.2 Anzeige- und Bedienelemente 1.2.1 Aufbau der Anzeige- und Bedieneinheit Abb. 5: Anzeige- und Bedieneinheit Schlüsselschalter Anzeige- und Bedieneinheit (Tastenbelegung variabel) USB-Port 1.2.2 Funktion des Schlüsselschalters Tab. 1: Positionen des Schlüsselschalters Schlüs- Position Funktion Beschreibung... -
Seite 12: Funktion Der Tasten Und Anzeigen
Produktbeschreibung Anzeige- und Bedienelemente > Funktion der Tasten und Anzeigen 1.2.3 Funktion der Tasten und Anzeigen Die Funktion der Tasten und Anzeigen der folgenden Übersicht entnehmen: Tab. 2: Tasten Taste Bezeichnung Funktion [Max.] Maximalwert des Temperaturspeichers anzeigen. [Min.] Minimalwert des Temperaturspeichers anzeigen. Reset des Temperaturspeichers durchführen. -
Seite 13: Lieferumfang
Produktbeschreibung Lieferumfang Taste Bezeichnung Funktion [Leertaste] Leertaste ohne Funktion. Bestimmte Tasten haben je nach Ausführung eine Mehrfachfunktion in Verbindung mit anderen Tasten. Tab. 3: Anzeigen Anzeige Bezeichnung Funktion „Abtauung“ Abtauung ist aktiv. „Luftfeuchte“ Luftfeuchte ist aktiv (Temperaturkonstanz verbessert, Luftfeuchte hoch). „Superfrost“... -
Seite 14: Schnittstellen
Produktbeschreibung Schnittstellen Software Die Software KIRSCH-DATANET steht ausschließlich als Down- load unter https://kirsch-medical.de/service/downloads/kirsch-datanet- software zur Verfügung. Bitte beachten Sie zur Installation/Konfiguration die zur Software zugehörige Gebrauchsanweisung. Diese finden Sie in der Installationsroutine. 1.4 Schnittstellen Das Gerät verfügt über folgende Schnittstellen, um weitere Geräte (im Folgenden „Module“) zur Temperaturüberwachung und Tempe-... -
Seite 15: Gerätefunktionen
Produktbeschreibung Gerätefunktionen > Kühlung USB-Stick nach Gebrauch abziehen! Der USB-Stick darf nicht dauerhaft im Gerät stecken. – USB-Stick nach dem Ende der Datenübertragung Ä „Fehlermeldungen und Statusanzeigen abziehen des PC-KIT-STICK“ auf Seite 70. 1.5 Gerätefunktionen 1.5.1 Kühlung Kältemaschine Das Gerät verfügt über eine Kältemaschine mit innenliegendem Verdampfer zur Kühlung des Kühlguts. -
Seite 16: Superfrost-Funktion
Produktbeschreibung Gerätefunktionen > Temperaturspeicher 1.5.2 Superfrost-Funktion Das Gerät verfügt über eine Superfrost-Funktion. Mit der Superfrost-Funktion kann das Gerät schnellstmöglich auf Ä Kapitel die tiefstmögliche Temperatur heruntergekühlt werden 7.4 „Superfrost-Funktion einschalten“ auf Seite 45. 1.5.3 Abtauung Automatische Abtauung Das Gerät taut alle 12 Stunden automatisch ab. Die automatische Abtauung erfolgt mit zeitlicher und thermischer Überwachung. -
Seite 17: Temperaturüberwachung Mit Pc-Kit-Stick
Produktbeschreibung Akku Der Temperaturspeicher wird nach Neustart oder Reset des Geräts automatisch zurückgesetzt. Der Temperaturspeicher kann manuell abgerufen und gelöscht Ä Kapitel 7.3 „Temperaturspeicher abrufen/löschen“ werden auf Seite 45. 1.5.6 Temperaturüberwachung mit PC-KIT-STICK Der Temperaturspeicher des Geräts dokumentiert den maximalen und minimalen Temperaturwert. -
Seite 18: Zusätzliche Gerätekomponenten
Produktbeschreibung Zusätzliche Gerätekomponenten > Temperaturdokumentation Die Temperaturüberwachung sorgt dafür, dass der Temperaturver- lauf gespeichert und bei Bedarf der Temperaturalarm ausgelöst wird. Der Akku lädt sich im Normalbetrieb auf und wird über eine Lade- automatik überwacht. Technische Daten des Akkus: 6 V, 4 Ah PRO-ACTIVE: Akku versorgt nicht das Gerät! Der Akku versorgt ausschließlich die Temperaturüber-... -
Seite 19: Funktion
Produktbeschreibung Zusätzliche Gerätekomponenten > Innenbeleuchtung Informationen zur Software für die Temperaturdokumentation der „Montage- und Anschlussanleitung – PC-KIT-NET“ entnehmen. Tab. 5: Optionen zur Temperaturdokumentation Bezeichnung Funktion Abbildung PC-KIT-NET Automatische Temperaturdokumentation und Monito- ring über das Netzwerk (LAN). Unbegrenzte Einbindung von Geräten möglich. Gleichzeitiger Datenzugriff für bis zu 20 Clients je Server. -
Seite 20: Abschließbare Glastür
Bei Geräten mit Glastür kann die Innenbeleuchtung über die Taste [Licht] dauerhaft ein- und ausgeschaltet werden. 1.7.3 Abschließbare Glastür Türschloss Ihr Gerät kann mit einer abschließbaren Glastür ausgestattet werden. Weiterführende Informationen zum Einbau der Glastür bei KIRSCH erfragen. Kühl-/Gefrierschrank MED-Reihe 30.05.2023... -
Seite 21: Zubehör
Zubehör GSM-Modul Zubehör Das Gerät kann über folgendes Zubehör verfügen: GSM-Modul 2.1 GSM-Modul Das GSM-Modul dient zur Weitergabe von Alarmmeldungen per SMS an das Mobilfunk- oder Festnetz. Zum Betrieb des GSM-Moduls ist eine SIM-Karte nötig (nicht mitgeliefert). Ein GSM-Modul kann bis zu drei Geräte verwalten. Durch mitgelie- ferte Software lassen sich die Alarmgrenzen (obere und untere Warngrenze) einstellen. -
Seite 22: Sicherheit
Sicherheit Symbole in dieser Gebrauchsanweisung Sicherheit Dieser Abschnitt gibt einen Überblick über alle wichtigen Sicher- heitsaspekte für einen optimalen Schutz des Patienten und Perso- nals sowie für die sichere und störungsfreie Nutzung des Geräts. Die Nichtbeachtung der in dieser Gebrauchsanweisung aufge- führten Handlungsanweisungen und Sicherheitshinweise kann zu erheblichen Gefährdungen führen. -
Seite 23: Zweckbestimmung
Sicherheit Vorhersehbarer Fehlgebrauch Tipps und Empfehlungen Dieses Symbol hebt nützliche Tipps und Empfehlungen sowie Informationen für eine effiziente und störungs- freie Nutzung des Geräts hervor. Weitere Kennzeichnungen Kennzeichnung Erläuterung Schritt-für-Schritt-Handlungsanweisungen ð Ergebnisse von Handlungsschritten Verweise auf Abschnitte dieser Gebrauchs- anweisung Auflistungen ohne festgelegte Reihenfolge Verweise auf Gebrauchsanweisungen von ... -
Seite 24: Restrisiken
Sicherheit RestrisikenRestrisiken 3.4 Restrisiken Infektion des Anwenders WARNUNG! Infektionsgefahr bei unzureichender Hygiene, Des- infektion und Sterilisation! Bei Kontakt mit nicht gereinigten, nicht sterilisierten oder nicht desinfizierten Teilen besteht Infektionsgefahr. – Die geltenden Anforderungen an die persönliche Hygiene, Desinfektion und Sterilisation beachten. –... - Seite 25 Sicherheit RestrisikenRestrisiken Bei Eco-Kältemaschinen WARNUNG! Gefahr durch unerlaubten Eingriff in den Kälte- kreislauf! Die Kältemaschine enthält das natürliche Kältemittel Propan R290 / Isobutan R600a. Das verwendete Kälte- mittel des Geräts ist brennbar und kann bei Kontakt mit den Augen oder der Haut zu schweren Verletzungen führen.
-
Seite 26: Maßnahmen Zur Cyber-Sicherheit
Daten und für die ordnungsgemäße Gerätefunktion muss der Benutzer die erforderlichen Vorsichtsmaßnahmen gemäß den örtli- chen Gesetzen, Vorschriften und Richtlinien der Einrichtung ergreifen. Kirsch empfiehlt Gesundheitsorganisationen oder medi- zinischen Einrichtungen, eine umfassende und mehrstufige Stra- tegie zu implementieren, um die Daten und Systeme vor internen und externen Sicherheitsbedrohungen zu schützen. - Seite 27 VORSICHT! Stellen Sie sicher, dass der Kühlschrank nur mit dem von Kirsch autorisierten/zugelassenen Gerät ver- bunden ist. Benutzer sollten alle von Kirsch bereitge- stellten und unterstützten Geräte innerhalb von durch Kirsch autorisierte Spezifikationen betreiben, ein- schließlich von Kirsch genehmigter Software, Software- konfiguration, Sicherheitskonfiguration usw.
- Seite 28 Sicherheit Maßnahmen zur Cyber-Sicherheit VORSICHT! Vor der Verwendung des USB-Flashlaufwerks sollten Virenschutzmaßnahmen, z. B. eine Virenprüfung des USB-Geräts, durchgeführt werden. VORSICHT! Firewalls und/oder andere Sicherheitseinrichtungen sollten zwischen dem medizinischen System und allen extern zugänglichen Systemen installiert werden. Es wird empfohlen, die Defender Firewall für Schnittstellen oder eine andere Firewall zu verwenden, die vor DoS- und DDoS-Angriffen schützt, und diese stets auf dem neuesten Stand zu halten.
-
Seite 29: Sicherheitskennzeichnungen
Umgebungstemperaturbereich - Kältemittel +5°C Ambient temperature Usable- space temperature 10°bis 38°C - Wechselstrom - Nutzraumtemperaturbereich Philipp Kirsch GmbH Im Lossenfeld 14 - Kühlinhalt DE-77731, Willstätt-Sand DIN 13277 Tel.: +49 781 9227-0 2023 Web: www.kirsch-medical.com - UDI- Kennung ausschließlich bei BL Geräten Abb. -
Seite 30: Personalqualifikation
Sicherheit Personalqualifikation 3.7 Personalqualifikation Unzureichende Qualifikation des Personals WARNUNG! Gefahr von Sach- und Personenschäden bei Inbe- triebnahme durch unqualifiziertes Personal! Durch unsachgemäße Inbetriebnahme durch nicht dafür qualifiziertes Personal kann erheblicher Schaden am Kühlgut entstehen, der schwere Personenschäden beim Patienten zur Folge haben kann. –... -
Seite 31: Persönliche Schutzausrüstung
Sicherheit Persönliche Schutzausrüstung Der System-/Netzwerkadministrator übernimmt folgende Aufgaben: Installation von KIRSCH-DATANET Einbindung des Geräts in das Netzwerk Der System-/Netzwerkadministrator wurde vom Betreiber autori- siert, die Benutzer der Software zu verwalten und Einstellungen an der Software vorzunehmen. Allgemeine Anforderungen zur Per-... -
Seite 32: Transport Und Stilllegung
Transport und Stilllegung Gerät transportieren Transport und Stilllegung 4.1 Gerät transportieren Bei Auslieferung wird das Gerät in Absprache mit dem Fach- händler transportiert. Bei einem Transport im Rahmen einer Standortänderung während der Betriebsdauer des Geräts die folgenden Sicherheitshinweise beachten. Sicherheit beim Transport WARNUNG! Gefahr von Quetschverletzungen bei Umkippen! Wenn das Gerät geneigt wird, kippt es unkontrolliert... -
Seite 33: Gerät Stilllegen
Transport und Stilllegung Gerät stilllegen HINWEIS! Gefahr von Schaden am Tauwassergefäß! Die in der folgenden Tabelle genannten Geräte sind unterseitig mit einem Tauwassergefäß ausgestattet, das bei unsachgemäßem Transport beschädigt werden kann: – Gerät auf Palette stellen und transportieren. – Gerät nicht ohne Palette mit Gabelstapler oder Hubwagen anheben. -
Seite 34: Gerät Wieder In Betrieb Nehmen
Transport und Stilllegung Gerät wieder in Betrieb nehmen 4.3 Gerät wieder in Betrieb nehmen Gerät wieder in Betrieb nehmen Gerät vor Wiederinbetriebnahme reinigen und desinfizieren Ä Kapitel 8 „Reinigung und Desinfektion“ auf Seite 56. Netzstecker einstecken. Geräteschlüssel in Schlüsselschalter stecken. Geräteschlüssel auf Position „1“... -
Seite 35: Aufbau, Einbau Und Anschluss
MED 600 PRO-ACTIVE FROSTER MED 95 PRO- ACTIVE Einbauen Den Einbau des Geräts ausschließlich durch dafür qualifiziertes Personal durchführen lassen. Im Zweifel KIRSCH kontaktieren Ä „Herstelleradresse“ auf Seite 4. Das Gerät einbauen wie in der beiliegenden Einbauzeichnung dar- gestellt. 30.05.2023... -
Seite 36: Gerät Anschließen
Aufbau, Einbau und Anschluss Gerät anschließen 5.3 Gerät anschließen Anschließen Das Gerät ist nach Schutzklasse I und Schutzart IP 20 ausgeführt und steckerfertig. Die Anschlussbedingungen gemäß den Technischen Daten und dem Typenschild sicherstellen. Anschlusskabel des Netzsteckers auf Beschädigungen prüfen. Netzstecker einstecken. Kühl-/Gefrierschrank MED-Reihe 30.05.2023... -
Seite 37: Inbetriebnahme
Inbetriebnahme Gerät programmieren Inbetriebnahme Personal: Gerätebeauftragter 6.1 Tätigkeiten bei Inbetriebnahme Reihenfolge der Inbetriebnahme WARNUNG! Gefahr von Sach- und Personenschäden bei Inbe- triebnahme durch unqualifiziertes Personal! Durch unsachgemäße Inbetriebnahme durch nicht dafür qualifiziertes Personal kann erheblicher Schaden am Kühlgut entstehen, der schwere Personenschäden zur Folge haben kann. -
Seite 38: Solltemperatur
Die Solltemperatur legt fest, bei welcher Temperatur das Gerät betrieben wird, um das Kühlgut unter optimalen Bedingungen zu lagern. Die Solltemperatur des Geräts ist durch KIRSCH voreingestellt. Änderungen des Sollwerts verändern nicht die Tempe- raturwarngrenzen. Diese werden manuell angepasst Ä Kapitel 6.2.1.2 „Solltemperatur anzeigen und ändern“... -
Seite 39: Temperaturwarngrenzen
Das Gerät erreicht den neuen Sollwert nicht unmittelbar nach der Änderung. Den Temperaturverlauf am Display oder über eine optionale Temperaturdokumentation (z. B. KIRSCH-PC-KIT) beobachten. Aktuelle Temperatur ablesen und den weiteren Temperatur- verlauf beobachten, bis die Solltemperatur erreicht ist. Folgen der geänderten Solltemperatur Sobald die Solltemperatur erreicht ist, müssen die Tem-... - Seite 40 Inbetriebnahme Gerät programmieren > Temperaturwarngrenzen Empfohlene Temperaturwarngrenzen Die Temperaturwarngrenzen dürfen nicht der Solltem- peratur entsprechen. Die Temperaturgrenzen wie folgt einstellen: – Obere Temperaturwarngrenze: mindestens 3 °C höher als die Solltemperatur – Untere Temperaturwarngrenze: mindestens 3 °C tiefer als die Solltemperatur Empfohlene Temperaturwarngrenzen FROSTER Um die ordnungsgemäße Funktionsweise des Geräts zu gewährleisten sind für FROSTER-Modelle die Tem-...
-
Seite 41: Temperaturwarngrenzen Anzeigen Und Ändern
Inbetriebnahme Gerät programmieren > Temperaturwarngrenzen 6.2.2.2 Temperaturwarngrenzen anzeigen und ändern Temperaturwarngrenzen anzeigen Obere Temperaturwarngrenze Taste [Temperaturwarnung max.] drücken. ð Die obere Temperaturwarngrenze wird im Display ange- zeigt. Untere Temperaturwarngrenze Taste [Temperaturwarnung min.] drücken. ð Die untere Temperaturwarngrenze wird im Display ange- zeigt. -
Seite 42: Luftfeuchte Einstellen
Inbetriebnahme Gerät programmieren > Luftfeuchte einstellen Geräteschlüssel auf Position „1“ drehen. ð Das Display zeigt die aktuelle Innenraumtemperatur. Die eingestellten Temperaturwarngrenzen werden automatisch gespeichert. Die Tempe- raturwarngrenzen bleiben nach einem Strom- ausfall oder Abschalten des Geräts erhalten. 6.2.3 Luftfeuchte einstellen Übersicht Geräte mit einstellbarer MED 288 PRO-ACTIVE MED 288 ULTIMATE... - Seite 43 Inbetriebnahme Gerät programmieren > Luftfeuchte einstellen Geräteschlüssel auf Position „1“ drehen. 30.05.2023 Kühl-/Gefrierschrank MED-Reihe...
-
Seite 44: Bedienung
Bedienung Gerät ausschalten Bedienung Personal: Anwender 7.1 Gerät einschalten Schlüssel in Schlüsselschalter stecken. Geräteschlüssel auf Position „1“ stellen. ð Das Display zeigt die Innenraumtemperatur an. Schlüssel abziehen und vor unbefugtem Zugriff geschützt aufbewahren. Solltemperatur prüfen oder gegebenenfalls einstellen Ä Kapitel 6.2.1.2 „Solltemperatur anzeigen und ändern“ auf Seite 38. -
Seite 45: Temperaturspeicher Abrufen/Löschen
Bedienung Superfrost-Funktion einschalten 7.3 Temperaturspeicher abrufen/löschen Temperaturspeicher abrufen Der Temperaturspeicher zeichnet die Temperatur ab dem Erreichen der Solltemperatur auf. Ein Neustart des Geräts setzt den Temperaturspeicher zurück. Taste [Max.] drücken. ð Der Maximalwert des Temperaturspeichers wird ange- zeigt. Taste [Min.] drücken. ð... -
Seite 46: Datenauslesung Am Gerät Mit Pc-Kit-Stick
Format FAT 32) zu exportieren. Dabei wird eine .jsn-Datei auf dem Stick abgelegt, die dann über die un-ten beschriebene Vorgehensweise in KIRSCH-Datanet ab Version 5.0 importiert werden kann. Um die Daten auf den USB-Stick zu speichern ist fol-... - Seite 47 Daten sind dann unvollständig. Fehlermeldung Wird der Stick während des Kopiervor- gangs abgezogen, so erscheint diese Meldung für ca. 5 Sek. Danach erscheint wieder die normale Temperaturanzeige. Import der Daten in Kirsch Datanet KIRSCH-Datanet-Software Client öffnen und als Admin anmelden. 30.05.2023 Kühl-/Gefrierschrank MED-Reihe...
- Seite 48 Bedienung Datenauslesung am Gerät mit PC-KIT-STICK Neuen Kühlschrank über Menüpunkt „Verwaltung/Kühl- schrank hinzufügen“ hinzufügen. Es erscheint folgendes Fenster: Name des Geräts und optional den Standort eintragen. Haken bei „Monitoring an“ entfernen. Falls mehrere Geräte verwaltet werden sollen USB-Export- Adresse einstellen. HINWEIS! Jede Adresse kann nur einmal verwendet werden.
-
Seite 49: Pc-Kit-Net Einrichten (Optional)
180.160.15.1 IP-Adresse Standard-Gateway 180.160.15.2 (Beispiel) Zur Temperaturüberwachung über das Netzwerk muss die Software KIRSCH-DATANET (Version 5.0 oder höher) installiert sein (vollständige Montage- und Anschlussanleitung liegt PC-KIT-NET bei). IP-Adresse am Gerät einrichten Jedes Gerät benötigt eine eigene IP-Adresse, die in Ihrem lokalen Netzwerk noch nicht verwendet wird. - Seite 50 Bedienung PC-KIT-NET einrichten (optional) Mit [Min.] den Parameter auswählen. [Solltemperatur] gedrückt halten. ð Die ersten drei Stellen der IP-Adresse werden angezeigt. Mit [Max.] und [Min.] die angewählten Stellen der gewünschten IP-Adresse einstellen. ð Die Zahl verändert sich in der Anzeige jeweils in Einer- schritten.
- Seite 51 Bedienung PC-KIT-NET einrichten (optional) Mit [Max.] und [Min.] die angewählten Stellen der gewünschten Subnetzmaske einstellen. ð Die Zahl verändert sich in der Anzeige jeweils in Einer- schritten. [Solltemperatur] loslassen. ð Die ersten drei Stellen der Subnetzmaske sind einge- geben. Mit [Min.] den nächsten Parameter auswählen.
- Seite 52 Das TCP/IP-Modul ist installiert ( Gerätekomponenten“ auf Seite 18 und „Montage- und Anschlussanleitung – PC-KIT-STICK/PC-KIT-NET“). Die Software KIRSCH-DATANET (Version 5.0 oder höher) ist auf dem lokalen PC oder im lokalen Netzwerk installiert. Ä Kapitel 7.2 „Gerät ausschalten“ Gerät ausschalten auf Seite 44.
-
Seite 53: Gerät Beschicken
Bedienung Gerät beschicken MAC-Adresse am Gerät auslesen Geräteschlüssel in Schlüsselschalter stecken. Geräteschlüssel auf „P“ stellen. [Max.] und [Min.] gleichzeitig für 4 Sekunden gedrückt halten. ð Das Display zeigt Mit [Max.] und [Min.] zur Ebene navigieren und mit Set bestätigen. Mit [Min.] den Parameter auswählen. - Seite 54 Bedienung Gerät beschicken VORSICHT! Gefahr für das Kühlgut durch Kontamination! Ein verunreinigtes Gerät kann das gelagerte Kühlgut kontaminieren. Eine Kontamination kann das Kühlgut beschädigen oder zerstören. – Bereits kontaminiertes Kühlgut nicht im Gerät lagern. – Nach einer Kontamination das Gerät und das Kühlgut reinigen, desinfizieren und sterilisieren.
- Seite 55 Bedienung Gerät beschicken Voraussetzungen: Das Gerät ist in Betrieb genommen und die Solltemperatur ist erreicht. Die Kühlkette des Kühlguts wurde gemäß den Angaben des jeweiligen Herstellers eingehalten. Gerät mit Kühlgut beschicken. Wenn die Tür für mehr als 60 Sekunden offen steht, gegebe- nenfalls den Tür-Offen-Alarm deaktivieren.
-
Seite 56: Reinigung Und Desinfektion
Reinigung und Desinfektion Reinigung und Desinfektion Geeignete Desinfektionsmittel Die in der folgenden Tabelle aufgeführten Desinfektionsmittel wurden werksseitig durch KIRSCH getestet. Die Gebrauchsanweisung des jeweiligen Herstellers beachten. Tab. 8: Desinfektionsmittel Desinfektionsmittel Hersteller Incidin liquid Ecolab Deutschland GmbH Mikrozid AF liquid Schülke & Mayr GmbH... - Seite 57 Reinigung und Desinfektion VORSICHT! Lebensgefahr durch unterbrochene Kühlkette bei Umlagerung! Das Gerät dient der gewerblichen Lagerung von kühl- pflichtigen Medikamenten, Impfstoffen und pharmazeu- tischen Wirkstoffen gemäß der jeweiligen Angabe des Herstellers. Wenn die Kühlkette des Kühlguts durch die Umlagerung unterbrochen wird, sind die vorgeschrie- benen Lagerbedingungen nicht mehr erfüllt.
- Seite 58 Reinigung und Desinfektion Gehäuse reinigen Lackiertes Gehäuse Gehäuse mit Lackreinigungs- und Pflegemittel behandeln. Edelstahl-Gehäuse Gehäuse mit Edelstahl-Reinigungs- und Pflegemittel behan- deln. Kühl-/Gefrierschrank MED-Reihe 30.05.2023...
-
Seite 59: Wartung
Wartung Sicherheitstechnische Kontrolle Wartung Intervall Wartungsarbeit spätestens alle 6 Monate Verflüssiger prüfen Ä Kapitel 9.1 „Sicherheitstechnische Kontrolle“ auf Seite 59. 9.1 Sicherheitstechnische Kontrolle Sicherheitstechnische Kontrolle alle 2 Jahre durch- führen! Das Gerät sollte vom Betreiber gemäß DGUV-Vor- schrift 3 (ehemals BGV A3) geprüft werden. Das Gerät in regelmäßigen Abständen einer sicher- heitstechnischen Kontrolle unterziehen, wenigstens jedoch alle zwei Jahre. - Seite 60 Wartung Sicherheitstechnische Kontrolle Funktion prüfen Folgende Teile des Geräts auf ihre Funktionstüchtigkeit prüfen: Türabdrücker Temperatur prüfen Werkzeug: geeichtes Temperaturmessgerät Fühler des Messgeräts puffern, um Kühlgut zu simulieren. Messfühler in Innenraum auf mittlerer Höhe anbringen. Temperatur nach 120 Minuten ablesen. Gerät nach der Überprüfung reinigen und desinfizieren Ä...
- Seite 61 Wartung Sicherheitstechnische Kontrolle Geräteschlüssel auf Position „1“ drehen. ð Die Testfunktion ist beendet, die elektronische Verzöge- rung ist wieder eingeschaltet. Das Display zeigt die aktuelle Temperatur des Kühlguts Die Testfunktion wird nach Ablauf von 10 Minuten automatisch beendet. Gerät nach der Überprüfung reinigen und desinfizieren Ä...
-
Seite 62: Alarme
Alarme Alarmfunktionen Alarme 10.1 Alarmfunktionen Alarmfunktionen Wenn eine Funktion des Geräts fehlerhaft oder defekt ist, wird ein Alarm ausgelöst. Jeder Alarm wird sowohl optisch als auch akustisch angezeigt. Das Display zeigt abwechselnd den optischen Alarm und die Tem- peratur an. Die Meldung wird so lange angezeigt, bis der Alarm quittiert wird. -
Seite 63: Umgang Mit Alarmen
Alarme Umgang mit Alarmen Alarmfunktion Display Summer Ursache Maßnahmen Tür-Offen-Alarm Die Tür ist länger Summer deaktivieren. als 180 Sekunden Tür schließen. geöffnet. Der Tür-Offen- Alarm wird über den Fernwarnkon- takt weitergeleitet. Stromausfallwar- Die Stromversor- Summer deaktivieren. nung gung des Geräts Ursache für den Stromaus- ist ausgefallen. - Seite 64 Alarme Umgang mit Alarmen Alarm quittieren Der Summer ist deaktiviert, die Alarmursache behoben, aber der Alarm wird weiterhin auf dem Display angezeigt. Taste [Reset] drücken. ð Der Alarm ist quittiert. Das Display zeigt die Temperatur des Kühlguts an. Kühl-/Gefrierschrank MED-Reihe 30.05.2023...
-
Seite 65: Statusanzeigen Und Fehlermeldungen
Personenschäden (z. B. Strom- schläge) oder Sachschäden (z. B. Feuer, Schäden am Kühlgut) entstehen. – Reparaturen durch den Service durchführen lassen. – Ersatzteile von KIRSCH verwenden. – Keine eigenmächtigen An- und Umbauten am Gerät vornehmen. – Im Zweifelsfall KIRSCH kontaktieren. - Seite 66 Statusanzeigen und Fehlermeldungen Fehlermeldungen Kühlgut umlagern HINWEIS! Gefahr für das Kühlgut durch ein defektes oder gestörtes Gerät! Durch einen Defekt oder eine Störung des Geräts ist die Kühlleistung nicht mehr gewährleistet. Verminderte Kühlleistung kann zu erheblichen Schäden am Kühlgut führen. –...
- Seite 67 Statusanzeigen und Fehlermeldungen Fehlermeldungen HINWEIS! Für Reparaturen den Service verständigen: Folgende Firma ist durch KIRSCH mit dem Service für Ä „Servicekon- das Gerät beauftragt und autorisiert: takt“ auf Seite 4 VORSICHT! Lebensgefahr durch unterbrochene Kühlkette bei Umlagerung! Das Gerät dient der gewerblichen Lagerung von kühl- pflichtigen Medikamenten, Impfstoffen und pharmazeu- tischen Wirkstoffen gemäß...
- Seite 68 Statusanzeigen und Fehlermeldungen Fehlermeldungen Display Summer Beschreibung Maßnahme Lüfter X: Drehzahl des entsprechenden Kühlgut umlagern. Lüfters zu gering. Service verständigen. Die Temperatur des Kühlguts kann schwanken. Lüfter X: Drehzahl des entsprechenden Kühlgut umlagern. Lüfters zu hoch. Service verständigen. Die Temperatur des Kühlguts kann schwanken.
- Seite 69 Statusanzeigen und Fehlermeldungen Fehlermeldungen Display Summer Beschreibung Maßnahme Verbindungsproblem: Synchronisationsfehler zwischen Kühlgut umlagern. Bedienteil und Überwachungskreis. Service verständigen. Keine gesicherte Funktion des Kühlreglers. Steuerungsfehler: Fehler bei Selbsttest im Kühlregler. Service verständigen. Der Überwachungskreis übernimmt die Temperaturkontrolle. Tür-Offen-Warnung: Tür schließen. Tür ist länger als 60 Sekunden geöffnet.
- Seite 70 Statusanzeigen und Fehlermeldungen Fehlermeldungen Display Summer Beschreibung Maßnahme Temperaturalarm (tief) Die untere Temperaturwarngrenze ist erreicht oder überschritten (bei- Temperaturwarngrenze abrufen und spielsweise nach längerem Öffnen Ä Kapitel 6.2.2.2 „Tempera- prüfen der Tür, wenn die Kältemaschine turwarngrenzen anzeigen und das Gerät herunterkühlt). ändern“...
-
Seite 71: Außerbetriebnahme Und Entsorgung
Außerbetriebnahme und Entsorgung Gerät entsorgen Außerbetriebnahme und Entsorgung 12.1 Gerät außer Betrieb nehmen Außerbetriebnahme Gerät ausschalten. Kühlgut umlagern. Netzstecker ziehen. Anschlusskabel durchtrennen. Schlösser entfernen oder zerstören. Tür abmontieren. 12.2 Gerät entsorgen Akku entsorgen UMWELT! Gefahr für die Umwelt durch falsche Entsorgung des Akkus! Wenn der Akku einzeln entsorgt wird, wie folgt vor- gehen:... - Seite 72 Außerbetriebnahme und Entsorgung Gerät entsorgen Gerät entsorgen UMWELT! Gefahr für die Umwelt durch falsche Entsorgung des Geräts! Bei falschem Umgang mit umweltgefährdenden Stoffen, insbesondere bei falscher Entsorgung, können erhebliche Schäden für die Umwelt entstehen. – Die Kältemaschine nicht selbstständig ausbauen und entsorgen.
-
Seite 73: Anhang
Anhang Anhang Im Anhang befinden sich je nach Modell folgende mitgeltende Dokumente: Konformitätserklärung Technische Daten Einbauzeichnung 30.05.2023 Kühl-/Gefrierschrank MED-Reihe... -
Seite 74: Konformitätserklärung
Anhang Konformitätserklärung 13.1 Konformitätserklärung EG-Konformitätserklärung Wir, Philipp Kirsch GmbH Im Lossenfeld 14 77731 Willstätt-Sand Deutschland erklären hiermit in alleiniger Verantwortung, dass die nachfolgend beschriebenen Produkte zum Zeitpunkt des Inverkehrbringens die Schutzanforderungen der unten genannten Richtlinien und Normen einhalten. Fabriknummern Fabrikat Geräteart... -
Seite 75: Technische Daten
Anhang Technische Daten 13.2 Technische Daten FR MED 95 MED 100 MED 126 MED 200 MED 288 PRO-ACTIVE PRO-ACTIVE PRO-ACTIVE PRO-ACTIVE PRO-ACTIVE/ ULTIMATE* Kühlinhalt in Liter Temperatureinstel- -5 bis -25 +2 bis +15 +2 bis +15 +2 bis +15 +2 bis +15 lung ca. - Seite 76 Anhang Technische Daten FR MED 95 MED 100 MED 126 MED 200 MED 288 PRO-ACTIVE PRO-ACTIVE PRO-ACTIVE PRO-ACTIVE PRO-ACTIVE/ ULTIMATE* Lichtes Schub- 40,8 x 32 x 5,6 40,8 x 32 x 5,6 40,8 x 32 x 5,6 38 x 34 x 5,6 50 x 32 x 5,6 fachmaß...
- Seite 77 Anhang Technische Daten MED 340 MED 468 MED 520 CR/ MED 600 MED 720 PRO-ACTIVE/ PRO-ACTIVE/ PRO-ACTIVE/ PRO-ACTIVE PRO-ACTIVE/ ULTIMATE* ULTIMATE* ULTIMATE* ULTIMATE* Temperaturkonstanz 0,24 bei Referenzumge- bungstemperatur von 25°C in K Außenmaße einschl. 67 x 66 x 189 74 x 77,5 x 77 x 76 x 51 x 100 x 212 77 x 98 x...
-
Seite 78: Einbauzeichnung
Anhang Einbauzeichnung 13.3 Einbauzeichnung Abb. 10: Einbauzeichnung MED 100 PRO-ACTIVE Kühl-/Gefrierschrank MED-Reihe 30.05.2023... - Seite 79 Anhang Einbauzeichnung Abb. 11: Einbauzeichnung MED 126 PRO-ACTIVE 30.05.2023 Kühl-/Gefrierschrank MED-Reihe...
- Seite 80 Anhang Einbauzeichnung Abb. 12: Einbauzeichnung MED 200 PRO-ACTIVE Kühl-/Gefrierschrank MED-Reihe 30.05.2023...
- Seite 81 Anhang Einbauzeichnung Abb. 13: Einbauzeichnung MED 600 PRO-ACTIVE 30.05.2023 Kühl-/Gefrierschrank MED-Reihe...
-
