VA-7706-xxxx / VA-7746-xxxx
Anzeige des Antriebszustandes
Der Microprozessor des Antriebs verfügt über eine Fehlerdiagnose. Die LEDs zeigen dann den fehlerhaften
Zustand des Antriebs an.
Wenn der Micropozessor feststellt, dass die Spindel unerwartet stoppt, dann versucht er dreimal die korrekte
Spindelposition einzustellen. Kann dieser Vorgang nicht erfolgreich ausgeführt werden, zeigen die LEDs die
Fehlersituation an. Wurde das Problem behoben, arbeitet der Antrieb normal weiter.
Fehlermodus
Wenn der Antrieb die gewünschte Position nicht erreicht, blinken die LEDs wie folgt. Folgende Gründe konnten zur Fehlersituation führen:
• Spindel stoppte unerwartet und die Versuche, die korrekte Spindelposition einzunehmen, schlugen fehl
• Die Einstellungen der freidefinierten Steuerungssignale sind unvollständig oder wurden
• Ungültige E
PROM Parameter
2

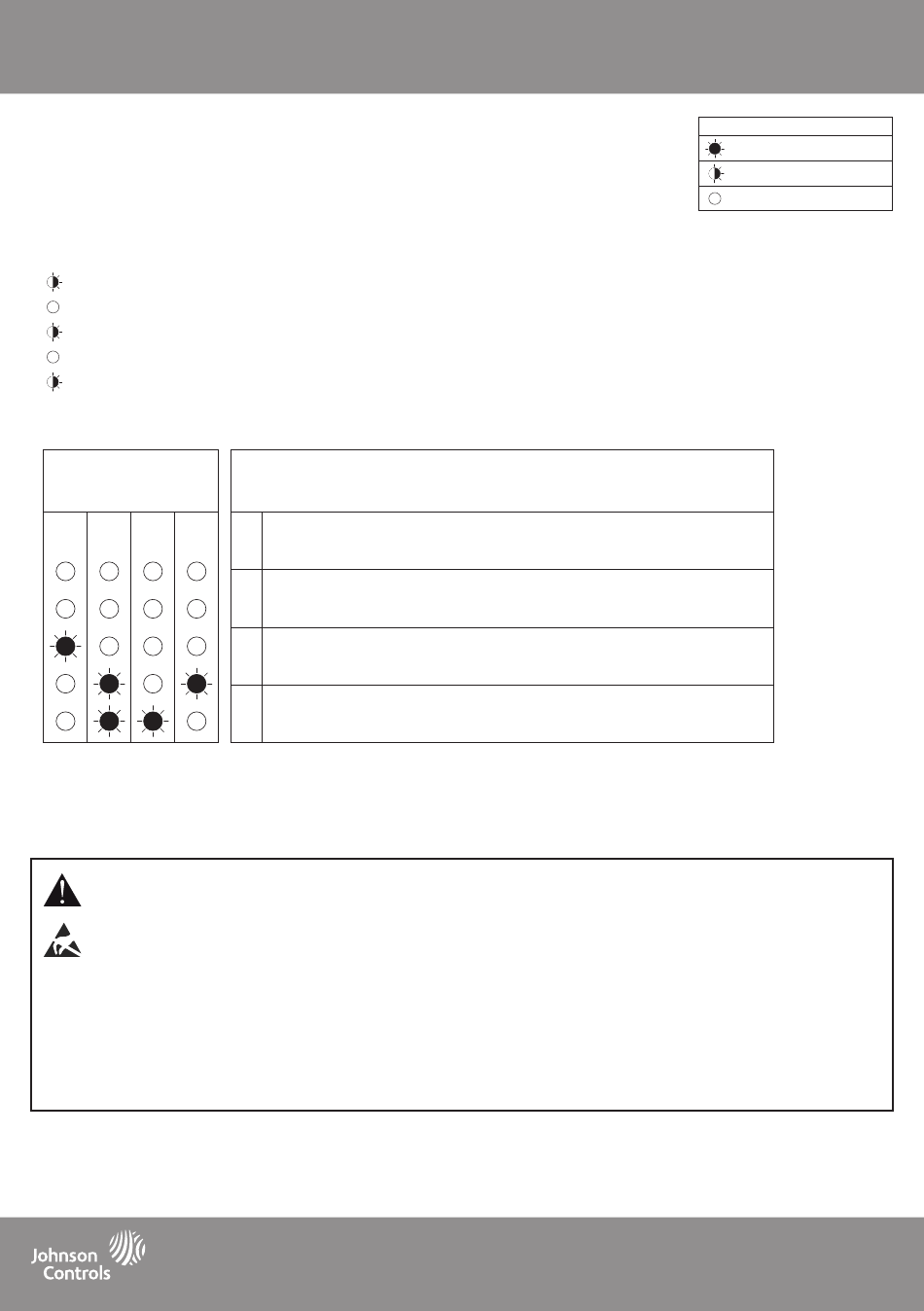

Genaue Fehleranzeige
Drücken Sie einen der Justierungstasten für 2 Sekunden, um eine genaue Fehlerdiagnose zu erhalten. Folgendes wird angezeigt:
Spezielle Fehlercodes,
die per LED angezeigt
werden
A
B
C
D
Wenn das Problem behoben wurde, muß eine der beiden Justierungstasten für mindestens 5 Sekunden gedrückt werden. Erst dann verläßt der
Antrieb den Fehlermodus und die LEDs zeigen wieder den aktuellen Zustand an.
Abschlußkontrolle
Um sicher zu stellen das die Antriebsmontage und Einstellung korrekt erfolgt ist sind drei komplette Zyklen durchzuführen. Wenn Probleme bei der
Installation auftreten bitte kontaktieren Sie Ihren Lieferanten.
Sicherheitshinweise
• ACHTUNG: Ausführungen mit Handrad, max. 24 VAC an den Klemmen 10, 11, 12.
• Um Elektrounfälle oder Sachschaden zu vermeiden sind nach Abnahme des Gerätedeckels zur Justierung oder Wartung des
Antriebes (durch Fachpersonal) Vorsichtsmaßnahmen zu beachten . In allen anderen Fällen ist die Spannung abzuschalten. Der
Antrieb ist nicht mit einem Stromschalter ausgestattet. Ein Schalter zur Spannungsunterbrechung muß in die Stromzuführung
integriert sein.
• Der elektrische Anschluß ist nach den örtlichen Vorschriften durch autorisiertes Personal durchzuführen. Versorgungsspannung und
Niederspannung sind getrennt zuzuführen. Bei Verwendung von flexiblen Leitungen sind Kabelschuhe zu verwenden.
• Stellen Sie sicher das die Versorgungsspannung mit dem angegebenen Wert des Antriebes übereinstimmt. Überprüfen Sie alle
Kabelverbindungen bevor Sie den Antrieb einschalten. Kurzschlüsse führen zu Beschädigung bzw. Ausfall des Antriebs. 24VAC
Geräte müssen durch einen Klasse II 230/24V Sicherheitstransformator plus Sicherung versorgt werden.
• WICHTIG: Die Antriebselektronik ist vor statischen Entladungen zu schützen.
Diagnosis
A
Automatische Justierung wurde zu früh abgebrochen oder es fehlen Parameterwerte
B
Ungültige E
PROM Parameter
2
C
C Antrieb ist blockiert
D
Standard E
PROM Parameter sind fehlerhaft
2
10
P/N 14-88328-63_Rev. K_11 2022
LED Definition
LEDs leuchten permanent
LEDs blinken
LEDs sind ausgeschaltet
