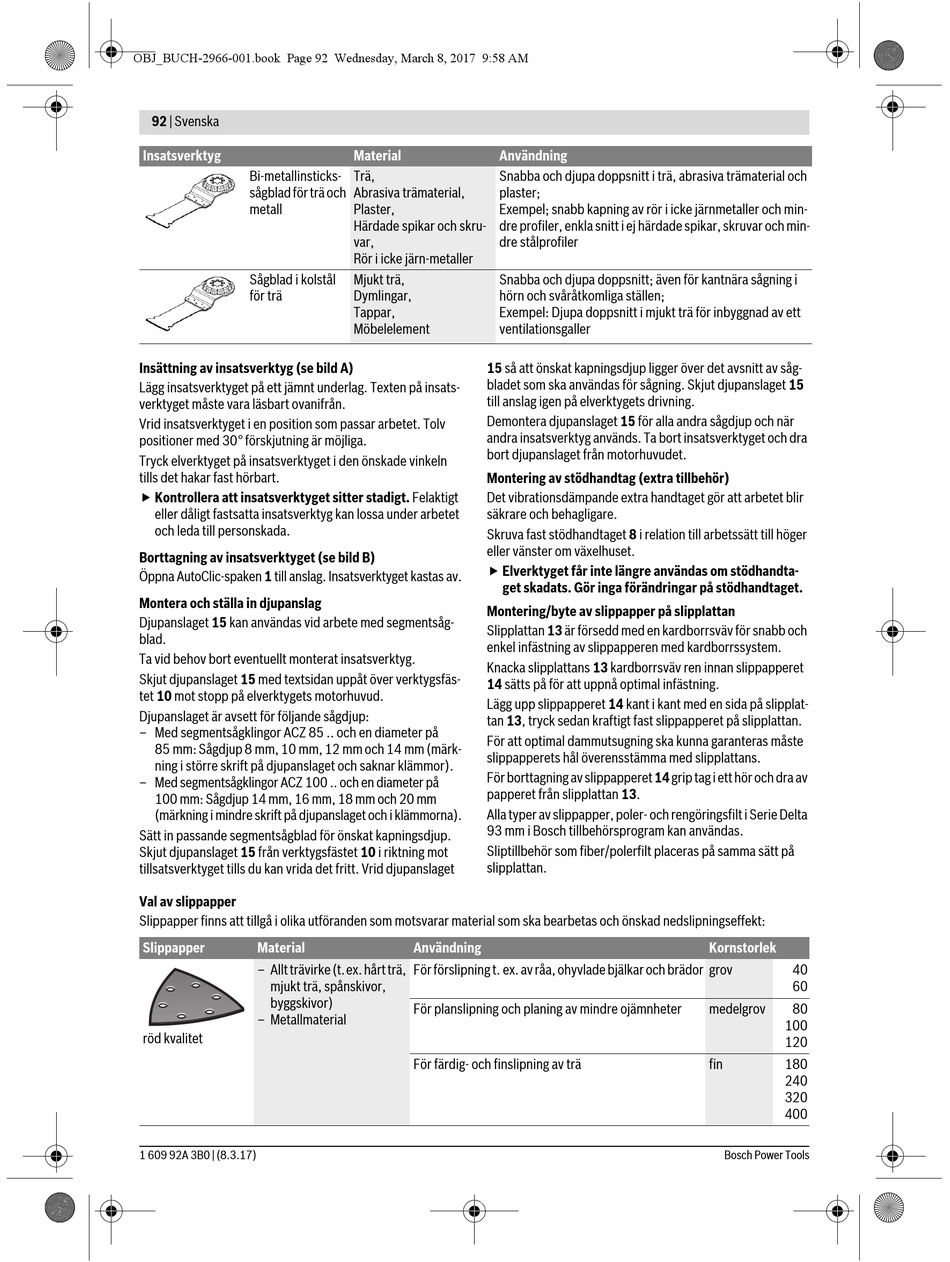

92 | Svenska
Insatsverktyg
Bi-metallinsticks-
sågblad för trä och
metall
Sågblad i kolstål
för trä
Insättning av insatsverktyg (se bild A)
Lägg insatsverktyget på ett jämnt underlag. Texten på insats-
verktyget måste vara läsbart ovanifrån.
Vrid insatsverktyget i en position som passar arbetet. Tolv
positioner med 30° förskjutning är möjliga.
Tryck elverktyget på insatsverktyget i den önskade vinkeln
tills det hakar fast hörbart.
 Kontrollera att insatsverktyget sitter stadigt. Felaktigt
eller dåligt fastsatta insatsverktyg kan lossa under arbetet
och leda till personskada.
Borttagning av insatsverktyget (se bild B)
Öppna AutoClic-spaken 1 till anslag. Insatsverktyget kastas av.
Montera och ställa in djupanslag
Djupanslaget 15 kan användas vid arbete med segmentsåg-
blad.
Ta vid behov bort eventuellt monterat insatsverktyg.
Skjut djupanslaget 15 med textsidan uppåt över verktygsfäs-
tet 10 mot stopp på elverktygets motorhuvud.
Djupanslaget är avsett för följande sågdjup:
– Med segmentsågklingor ACZ 85 .. och en diameter på
85 mm: Sågdjup 8 mm, 10 mm, 12 mm och 14 mm (märk-
ning i större skrift på djupanslaget och saknar klämmor).
– Med segmentsågklingor ACZ 100 .. och en diameter på
100 mm: Sågdjup 14 mm, 16 mm, 18 mm och 20 mm
(märkning i mindre skrift på djupanslaget och i klämmorna).
Sätt in passande segmentsågblad för önskat kapningsdjup.
Skjut djupanslaget 15 från verktygsfästet 10 i riktning mot
tillsatsverktyget tills du kan vrida det fritt. Vrid djupanslaget
Val av slippapper
Slippapper finns att tillgå i olika utföranden som motsvarar material som ska bearbetas och önskad nedslipningseffekt:
Slippapper Material
– Allt trävirke (t.ex. hårt trä,
mjukt trä, spånskivor,
byggskivor)
– Metallmaterial
röd kvalitet
1 609 92A 3B0 | (8.3.17)
Material Användning
Trä, Snabba och djupa doppsnitt i trä, abrasiva trämaterial och
Abrasiva trämaterial, plaster;
Plaster, Exempel; snabb kapning av rör i icke järnmetaller och min-
Härdade spikar och skru- dre profiler, enkla snitt i ej härdade spikar, skruvar och min-
var, dre stålprofiler
Rör i icke järn-metaller
Mjukt trä, Snabba och djupa doppsnitt; även för kantnära sågning i
Dymlingar, hörn och svåråtkomliga ställen;
Tappar, Exempel: Djupa doppsnitt i mjukt trä för inbyggnad av ett
Möbelelement ventilationsgaller
15 så att önskat kapningsdjup ligger över det avsnitt av såg-
bladet som ska användas för sågning. Skjut djupanslaget 15
till anslag igen på elverktygets drivning.
Demontera djupanslaget 15 för alla andra sågdjup och när
andra insatsverktyg används. Ta bort insatsverktyget och dra
bort djupanslaget från motorhuvudet.
Montering av stödhandtag (extra tillbehör)
Det vibrationsdämpande extra handtaget gör att arbetet blir
säkrare och behagligare.
Skruva fast stödhandtaget 8 i relation till arbetssätt till höger
eller vänster om växelhuset.
 Elverktyget får inte längre användas om stödhandta-
get skadats. Gör inga förändringar på stödhandtaget.
Montering/byte av slippapper på slipplattan
Slipplattan 13 är försedd med en kardborrsväv för snabb och
enkel infästning av slippapperen med kardborrssystem.
Knacka slipplattans 13 kardborrsväv ren innan slippapperet
14 sätts på för att uppnå optimal infästning.
Lägg upp slippapperet 14 kant i kant med en sida på slipplat-
tan 13, tryck sedan kraftigt fast slippapperet på slipplattan.
För att optimal dammutsugning ska kunna garanteras måste
slippapperets hål överensstämma med slipplattans.
För borttagning av slippapperet 14 grip tag i ett hör och dra av
papperet från slipplattan 13.
Alla typer av slippapper, poler- och rengöringsfilt i Serie Delta
93 mm i Bosch tillbehörsprogram kan användas.
Sliptillbehör som fiber/polerfilt placeras på samma sätt på
slipplattan.
Användning
För förslipning t. ex. av råa, ohyvlade bjälkar och brädor grov
För planslipning och planing av mindre ojämnheter
För färdig- och finslipning av trä
Kornstorlek
40
60
medelgrov 80
100
120
fin 180
240
320
400
