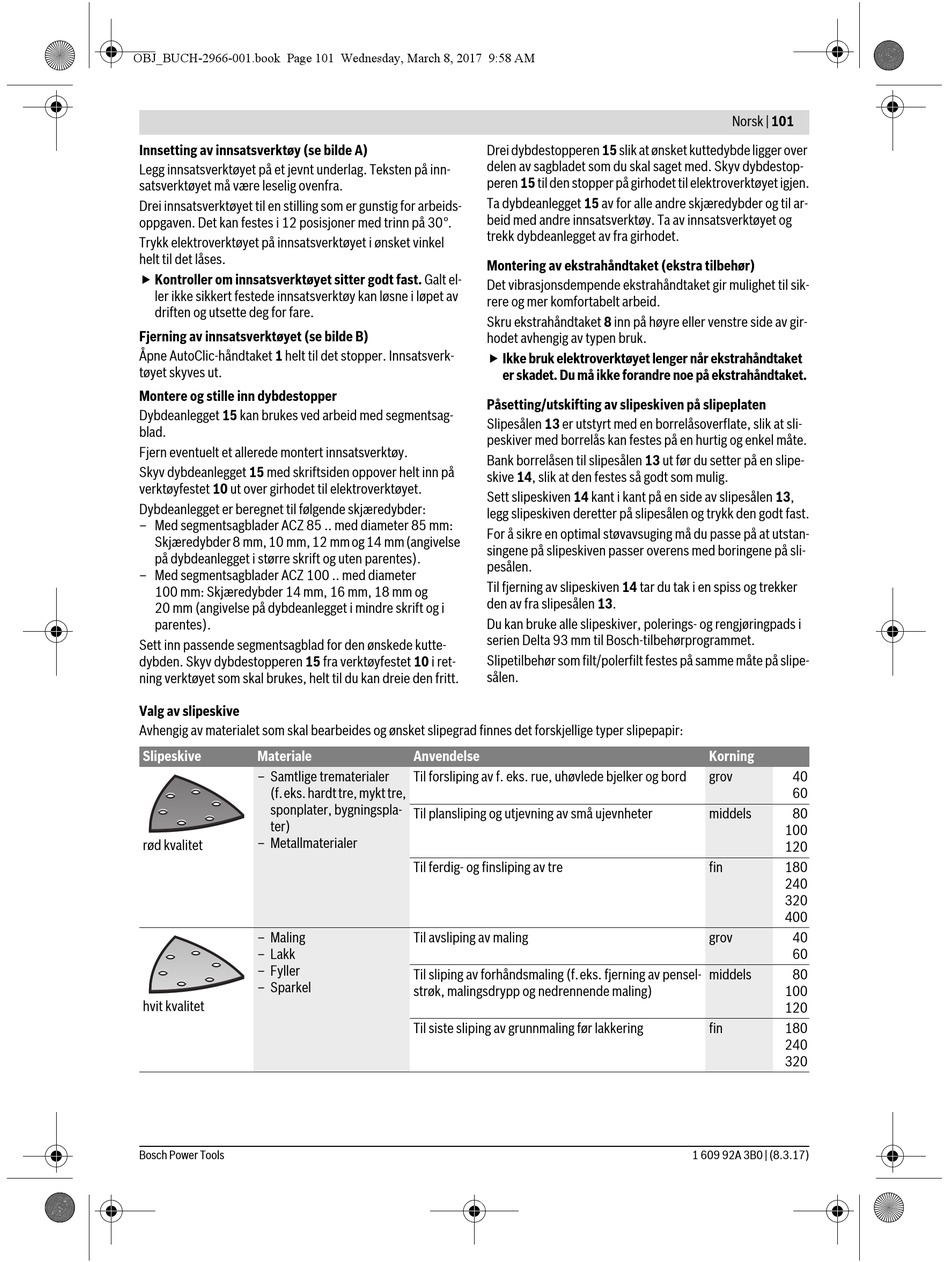

Bosch AdvancedMulti 18 Originalbetriebsanleitung Seite 101

OBJ_BUCH-2966-001.book Page 101 Wednesday, March 8, 2017 9:58 AM
Innsetting av innsatsverktøy (se bilde A)
Legg innsatsverktøyet på et jevnt underlag. Teksten på inn-
satsverktøyet må være leselig ovenfra.
Drei innsatsverktøyet til en stilling som er gunstig for arbeids-
oppgaven. Det kan festes i 12 posisjoner med trinn på 30°.
Trykk elektroverktøyet på innsatsverktøyet i ønsket vinkel
helt til det låses.
 Kontroller om innsatsverktøyet sitter godt fast. Galt el-
ler ikke sikkert festede innsatsverktøy kan løsne i løpet av
driften og utsette deg for fare.
Fjerning av innsatsverktøyet (se bilde B)
Åpne AutoClic-håndtaket 1 helt til det stopper. Innsatsverk-
tøyet skyves ut.
Montere og stille inn dybdestopper
Dybdeanlegget 15 kan brukes ved arbeid med segmentsag-
blad.
Fjern eventuelt et allerede montert innsatsverktøy.
Skyv dybdeanlegget 15 med skriftsiden oppover helt inn på
verktøyfestet 10 ut over girhodet til elektroverktøyet.
Dybdeanlegget er beregnet til følgende skjæredybder:
– Med segmentsagblader ACZ 85 .. med diameter 85 mm:
Skjæredybder 8 mm, 10 mm, 12 mm og 14 mm (angivelse
på dybdeanlegget i større skrift og uten parentes).
– Med segmentsagblader ACZ 100 .. med diameter
100 mm: Skjæredybder 14 mm, 16 mm, 18 mm og
20 mm (angivelse på dybdeanlegget i mindre skrift og i
parentes).
Sett inn passende segmentsagblad for den ønskede kutte-
dybden. Skyv dybdestopperen 15 fra verktøyfestet 10 i ret-
ning verktøyet som skal brukes, helt til du kan dreie den fritt.
Valg av slipeskive
Avhengig av materialet som skal bearbeides og ønsket slipegrad finnes det forskjellige typer slipepapir:
Slipeskive Materiale
– Samtlige trematerialer
(f.eks. hardt tre, mykt tre,
sponplater, bygningspla-
ter)
– Metallmaterialer
rød kvalitet
– Maling
– Lakk
– Fyller
– Sparkel
hvit kvalitet
Bosch Power Tools
Drei dybdestopperen 15 slik at ønsket kuttedybde ligger over
delen av sagbladet som du skal saget med. Skyv dybdestop-
peren 15 til den stopper på girhodet til elektroverktøyet igjen.
Ta dybdeanlegget 15 av for alle andre skjæredybder og til ar-
beid med andre innsatsverktøy. Ta av innsatsverktøyet og
trekk dybdeanlegget av fra girhodet.
Montering av ekstrahåndtaket (ekstra tilbehør)
Det vibrasjonsdempende ekstrahåndtaket gir mulighet til sik-
rere og mer komfortabelt arbeid.
Skru ekstrahåndtaket 8 inn på høyre eller venstre side av gir-
hodet avhengig av typen bruk.
 Ikke bruk elektroverktøyet lenger når ekstrahåndtaket
er skadet. Du må ikke forandre noe på ekstrahåndtaket.
Påsetting/utskifting av slipeskiven på slipeplaten
Slipesålen 13 er utstyrt med en borrelåsoverflate, slik at sli-
peskiver med borrelås kan festes på en hurtig og enkel måte.
Bank borrelåsen til slipesålen 13 ut før du setter på en slipe-
skive 14, slik at den festes så godt som mulig.
Sett slipeskiven 14 kant i kant på en side av slipesålen 13,
legg slipeskiven deretter på slipesålen og trykk den godt fast.
For å sikre en optimal støvavsuging må du passe på at utstan-
singene på slipeskiven passer overens med boringene på sli-
pesålen.
Til fjerning av slipeskiven 14 tar du tak i en spiss og trekker
den av fra slipesålen 13.
Du kan bruke alle slipeskiver, polerings- og rengjøringpads i
serien Delta 93 mm til Bosch-tilbehørprogrammet.
Slipetilbehør som filt/polerfilt festes på samme måte på slipe-
sålen.
Anvendelse
Til forsliping av f. eks. rue, uhøvlede bjelker og bord
Til plansliping og utjevning av små ujevnheter
Til ferdig- og finsliping av tre
Til avsliping av maling
Til sliping av forhåndsmaling (f.eks. fjerning av pensel-
strøk, malingsdrypp og nedrennende maling)
Til siste sliping av grunnmaling før lakkering
Norsk | 101
Korning
grov 40
60
middels 80
100
120
fin 180
240
320
400
grov 40
60
middels 80
100
120
fin 180
240
320
1 609 92A 3B0 | (8.3.17)
