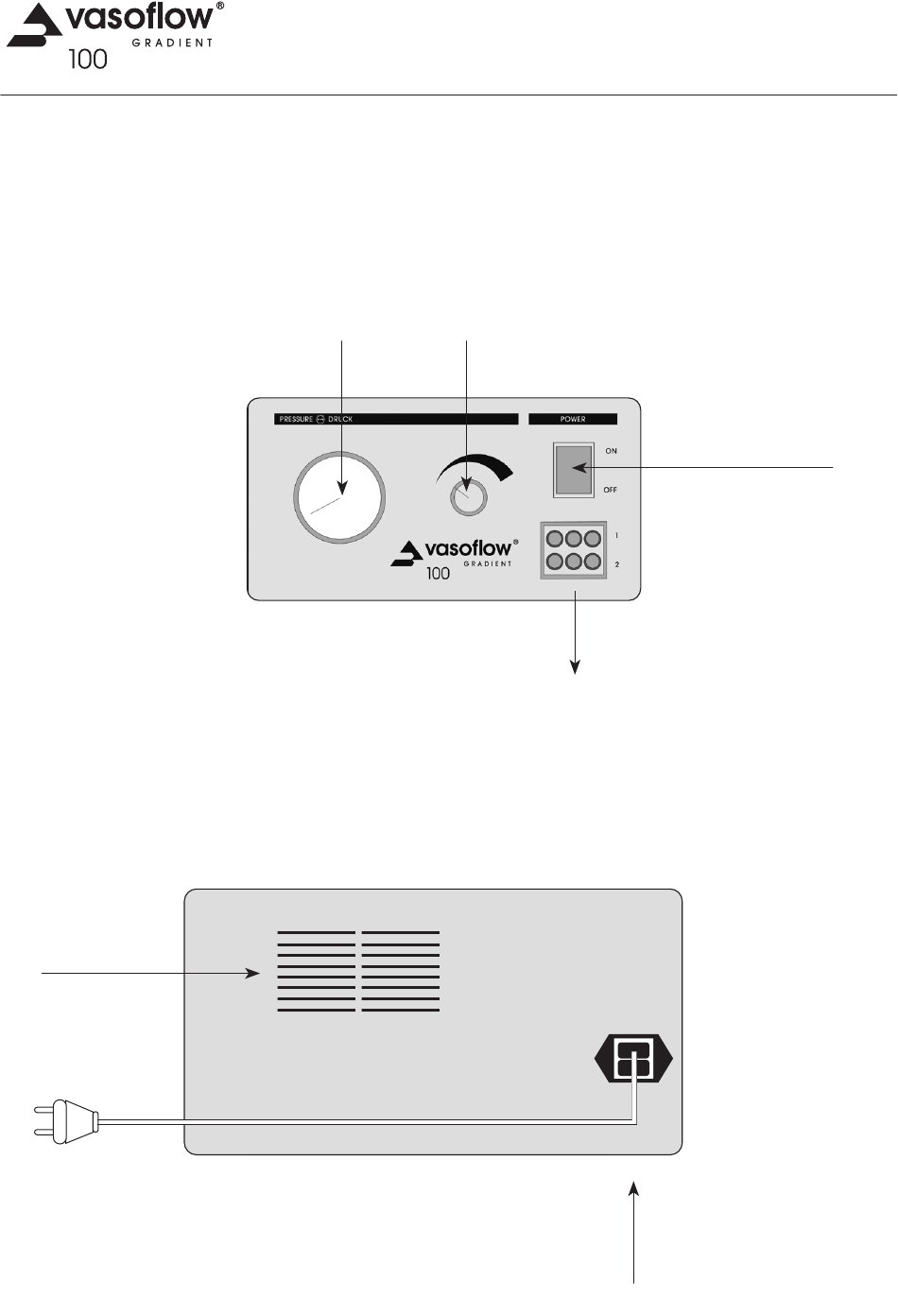

Aufbau des Gerätes vasoflow ® 100
Gerätevorderseite
Manometer zur Kontrolle des
eingestellten Drucks (mmHg)
Geräterückseite
B1 Lüftungsschlitze
A1
2 Anschlussbuchsen für
Bein-/Armmanschetten
B1
Netzanschluss
mit Geräteab sicherung 2 x T 1,6A H 250V
A2
Druckregler zur Einstellung des vorgesehenen
durchschnittlichen Behandlungsdrucks
A4
B2
˜
230 V 50/60 Hz
A3
Ein/Aus-Schalter
16
